Datafox EVO 3.5 Universal Montage- Und Inbetriebnahme Anleitung Seite 2

Montage- und Inbetriebnahmeanleitung
assembly and setup instructions
Bezeichnung / description
Artikelnummer / item number auf Anfrage / on request
Montage / installation
27.07.2020
Seite 2 / 2
Sie haben Anregungen oder Fragen an uns, dann freuen wir uns auf Ihre Kontaktaufnahme. / If you have suggestions or questions for us, we look forward to hearing from you.
Datafox EVO 3.5 Universal / EVO Agera - Sonderfrontrahmen IP66 - 69K
Datafox EVO 3.5 Universal / EVO Agera - Special front frame IP66 - 69K
Datafox GmbH | Dermbacher Straße 12-14 | 36419 Geisa | Deutschland
Phone +49 36967-595-0 | Fax +49 36967-595-50 |
Datafox EVO 3.5 Uni - Sonderfrontrahmen IP6X Montage und Inbetriebnahme 2020.07.27.docx

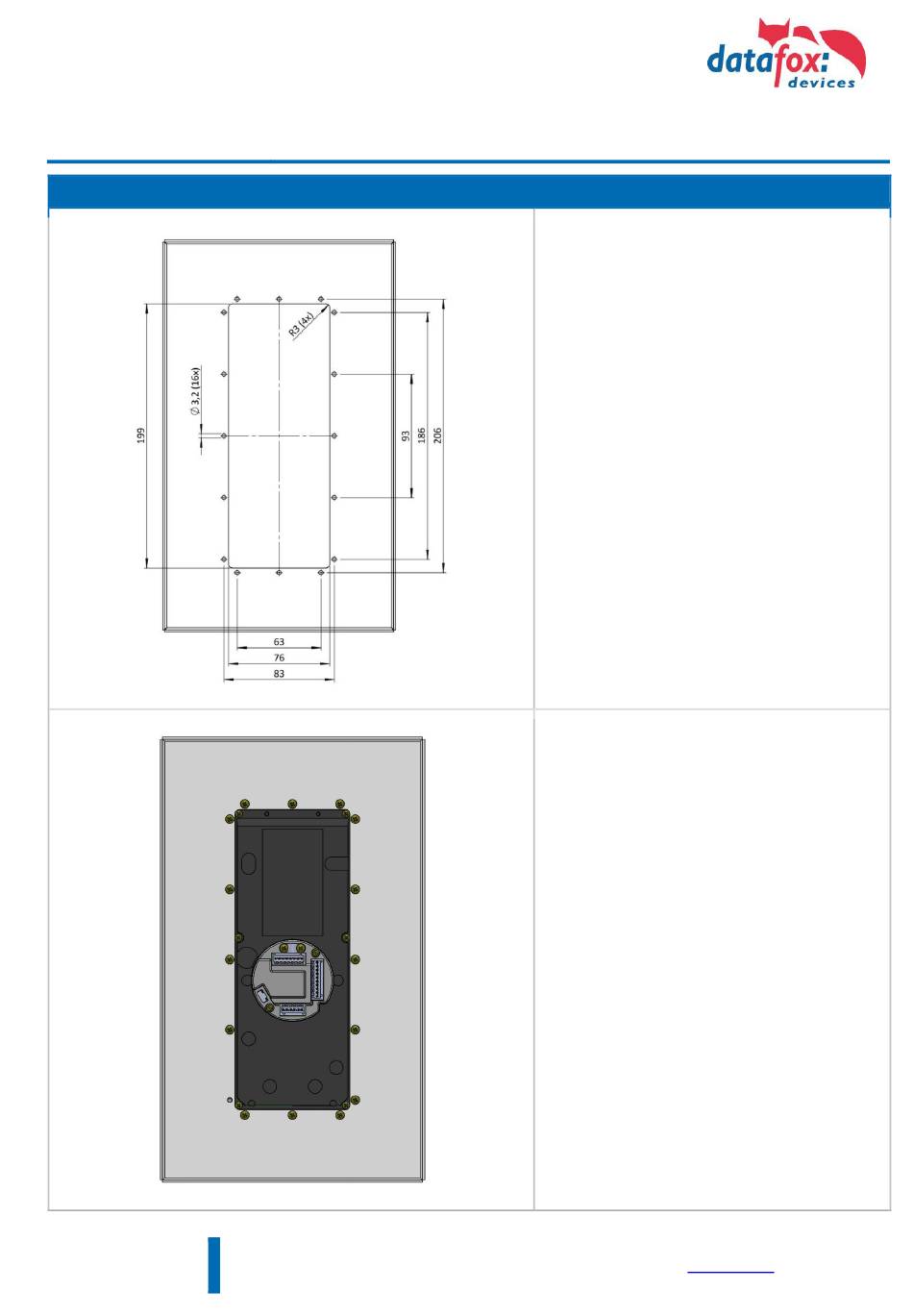

Ausschnitt herstellen
Als erstes stellen Sie, wie links dargestellt, den
Ausschnitt in Ihrer Anwendung her.
Dieser sollte passgenau sein. Daher empfehlen wir
hier ein geeignetes mechanisches Verfahren
(Lasern, Wasserstrahl, Fräsen) zu wählen.
produce cut out
First you create the section in your application, as
shown on the left.
This should fit exactly. Therefore we recommend to
choose a suitable mechanical method (laser, water
jet, milling).
Dichtung einlegen, Montage
Im nächsten Schritt die Dichtung in die Nut des
Sonderformatrahmens einlegen, das Gerät durch
den Ausschnitt führen und mit den 16 Schrauben
fixieren.
Diese Schrauben sind für Materialstärken bis 3mm
geeignet. Bei stärkeren Ausschnitten
entsprechend längere Schrauben verwenden.
Insert seal, mounting
In the next step, insert the seal into the groove of
the special format frame, guide the device through
the cut-out and fix it with the 16 screws.
These screws are suitable for material thicknesses
up to 3mm. For thicker cut-outs, use
correspondingly longer screws.
