Mudando as configurações no painel LCD
1. Modo
Com a inserção do corte de dobras, a função dobrar pode ser
Ligado/Desligado. A PRECISÃO REG. pode ser ligada/desligada
para melhorar a posição e a segurança do vinco. No entanto,
pode haver redução na produtividade do sistema neste modo
mesmo se a perfuração vincada não for inserida.

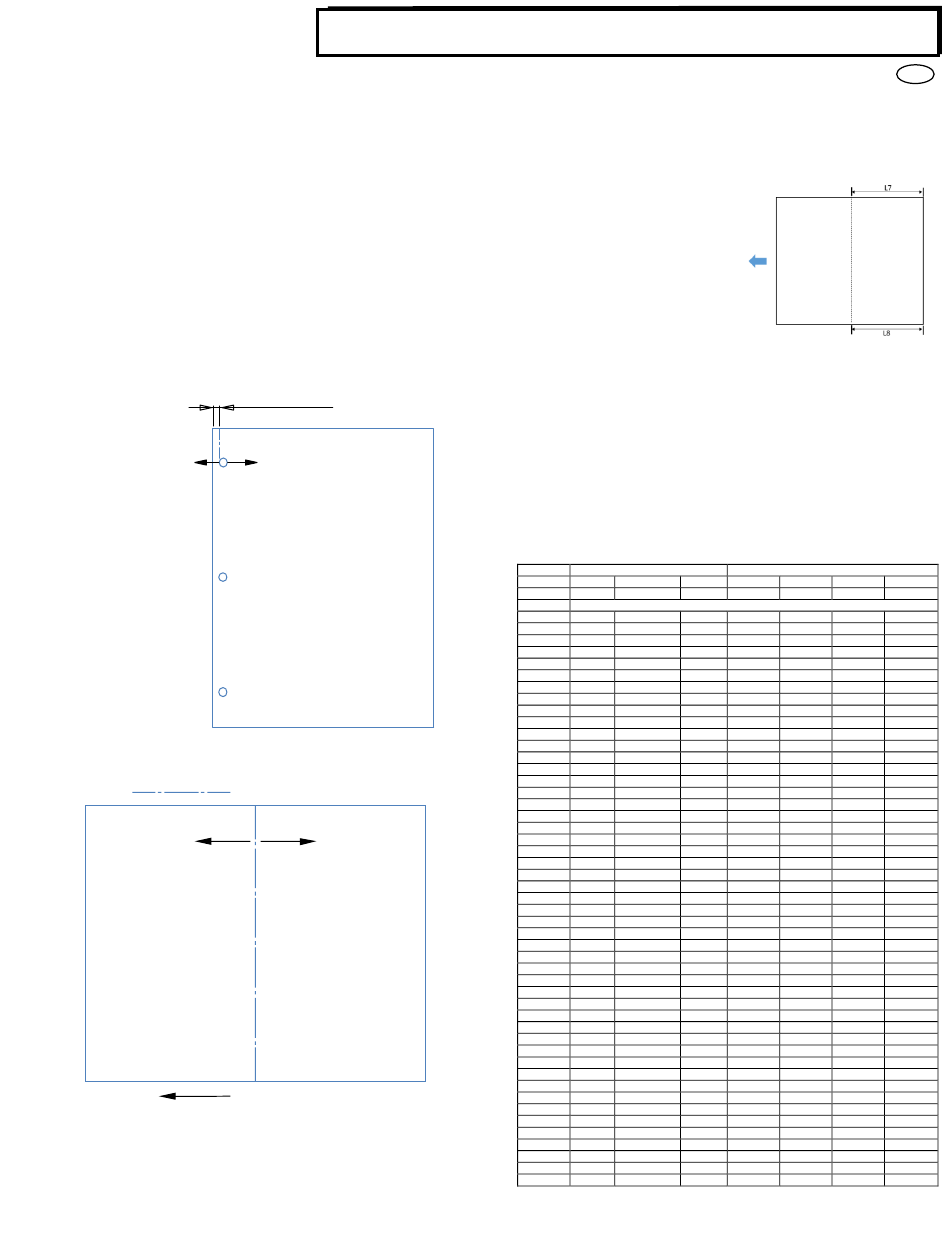

2. Configuração da profundidade da guia de medição
A guia de medição é a distância do orifício(s) perfurado(s) da
borda no final da folha. Para ajustar esta distância, entre na seção
de Configurações (pressione a seta para Cima ou para Baixo na
tela inicial, e pressione OK para executar as Configurações).
Se você pressionar a seta para Cima, aumentará a profundidade
da guia de medição, e para Baixo, diminuirá a profundidade da
guia de medição.
"-" NA TELA LCDDIMINUI
A PROFUNDIDADE
DO GUIA DE MEDIÇÃO
Quando um corte de dobras é inserido, as opções da profundidade
do calibrador traseiro são: 1 Dobra Mid
LINHA DA DOBRA
"+" LIGADO O LCD
MOVE A LINHA
DA DOBRA NESTA
DIREÇÃO
Multi Function Professional Puncher – A1
GUIA DE MEDIÇÃO
"+" NA TELA LCD AUMENTA
A PROFUNDIDADE DO
GUIA DE MEDIÇÃO
"-" LIGADO O LCD
MOVE A LINHA
DA DOBRA NESTA
DIREÇÃO
DIREÇÃO DO FLUXO DE PAPEL
3. Deslocamentos inclinados (somente se a perfuração vincada
for inserida)
Os deslocamentos inclinados podem ser ajustados para melhorar
o ângulo do vinco no dispositivo.
i) Imprima 10 folhas.
ii) Meça o L7 e o L8 de cada
folha.
iii) Calcule o L7 e o L8 e divida
a média de (L7-L8) por 2. O
resultado será "X".
iv) Com base no resultado "X"
e no tamanho do papel de
tamanho, como mostrado
na tabela abaixo, encontre o número de entrada "S" para
mudar o BG DP L REAR ou o BG DP XL REAR.
v) Se o L8 for maior do que o L7, o deslocamento inclinado BG
DP L / XL REAR será negativo "S".
vi) Se o L8 for menor do que o L7, o deslocamento inclinado BG
DP L / XL REAR será positivo "S".
vii) Após introduzir "S", imprima 1 folha no modo de vinco.
viii) Depois de medir o L8, calcule a diferença entre L8 e o
tamanho original do papel na posição média. Insira este
número no "1Crease Mid", no menu de calibragem para
corrigir a posição dos vincos.
BG DP L REAR
A4R LTRR/LGL LDR
210 216
X
0.025 1 1
0.05 1 1
0.075 2 2
0.1 3 3
0.125 3 3
0.15 4 4
0.175 5 4
0.2 5 5
0.225 6 6
0.25 7 6
0.275 7 7
0.3 8 8
0.325 8 8
0.35 9 9
0.375 10 10
0.4 10 10
0.425 11 11
0.45 12 11
0.475 12 12
0.5 13 13
0.525 14 13
0.55 14 14
0.575 15 15
0.6 16 15
0.625 16 16
0.65 17 17
0.675 18 17
0.7 18 18
0.725 19 18
0.75 20 19
0.775 20 20
0.8 20
0.825
0.85
0.875
0.9
0.925
0.95
0.975
1
1.025
1.05
1.075
1.1
1.125
1.15
1.175
1.2
1.225
Tabela de deslocamentos inclinados
BG DP XL REAR
A3 12x18 SRA3
279 297 304.8 320
s
0 0 0 0
1 1 1 1
1 1 1 1
2 2 2 2
2 2 2 2
3 3 3 3
3 3 3 3
4 4 4 3
4 4 4 4
5 5 5 4
5 5 5 5
6 6 5 5
6 6 6 6
7 6 6 6
7 7 7 6
8 7 7 7
8 8 8 7
9 8 8 8
9 9 9 8
10 9 9 9
10 10 9 9
11 10 10 9
11 11 10 10
12 11 11 10
12 12 11 11
13 12 12 11
13 12 12 12
14 13 13 12
14 13 13 12
15 14 14 13
15 14 14 13
16 15 14 14
16 15 15 14
17 16 15 15
17 16 16 15
18 17 16 15
18 17 17 16
19 18 17 16
19 18 18 17
20 18 18 17
20 19 18 18
19 19 18
20 19 18
20 20 19
20 19
20
20
PT
13X19
330.2
0
1
1
2
2
2
3
3
4
4
5
5
5
6
6
7
7
7
8
8
9
9
10
10
10
11
11
12
12
12
13
13
14
14
15
15
15
16
16
17
17
17
18
18
19
19
20
20
20
