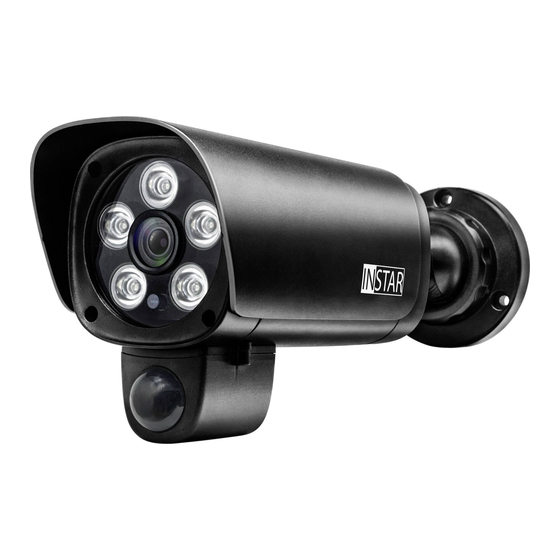

Instar IN-9008 Bedienungsanleitung
Full hd außenkamera
Vorschau ausblenden
Andere Handbücher für IN-9008:
- Handbuch (40 Seiten) ,
- Schnellinstallationsanleitung (2 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Bedienungsanleitung
IN-9008 Full HD
Außenkamera
www.instar.de
- Panasonic Wide-Dynamic-Range (WDR) Full-HD-Bildsensor
- Benutzerfreundliche und moderne HTML5-Weboberfläche (WebUI)
- Unterstützt alle modernen Webbrowser (IE 11, Edge, Firefox, Chrome, Safari, etc.)
- Unterstützt MicroSD (max 128GB) für Alarm- und manuelle Aufnahmen
- Alarmbenachrichtigung per Email, Push (Textmitteilung) und / oder Alarmserver
- Speicherung von Bildern, Videos und / oder Fotoserien per FTP(S)
- TLS- / SSL-Verschlüsselung für sichere HTTPS- und FTPS-Verbindungen
- Sichere Archivierung der Alarmvideos in der INSTAR Cloud (optional)
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Instar IN-9008
Inhaltszusammenfassung für Instar IN-9008
- Seite 1 - Alarmbenachrichtigung per Email, Push (Textmitteilung) und / oder Alarmserver - Speicherung von Bildern, Videos und / oder Fotoserien per FTP(S) - TLS- / SSL-Verschlüsselung für sichere HTTPS- und FTPS-Verbindungen - Sichere Archivierung der Alarmvideos in der INSTAR Cloud (optional)
-
Seite 2: Inhaltsverzeichnis
6. Smartphone Apps 10-DE 7. Fernzugriff 11-DE 8. Zurücksetzen der Kamera 12-DE 9. Objektivjustage 13-DE 10. Online-Material 14-DE 11. INSTAR Cloud 15-DE 12. Technische Daten 16-DE 13. Garantie & Entsorgung 17-DE 14. Rechtliche Informationen 18-DE 1-DE Gehen Sie auf http://install.instar.de... -
Seite 3: Vorstellung Der Kamera
Bitte beachten Sie, dass diese Anleitung sowohl die WLAN- als auch die PoE-Version der IN-9008 beschreibt. Daher kann es sein, dass einige Punkte nur die WLAN-Variante und andere Punkte nur die PoE-Variante beschreiben. So bezieht sich z.B. die WPS-Funktion für die WLAN-Verbindung einzig auf die WLAN-Variante. -
Seite 4: Sicherheitsvorschriften
Installieren Sie das Gerät bitte nicht in der Nähe von leicht entzündlichen Ge- genständen. • Der Hersteller INSTAR haftet für keinerlei Schäden, die durch Zubehör oder Firmware von Drittanbietern entstehen. • Das Netzteil muss im Trockenen untergebracht werden, stellen Sie also bitte sicher, dass keine Feuchtigkeit an das Netzteil kommt. -
Seite 5: Produktmerkmale
Kostenfreier Point-2-Point-Zugriff mit InstarVision, unterstüzt IPv6 DDNS Kostenfreie DDNS-Adresse für die Verbindung über das Internet Cloud Opt. Speicherung / Verwaltung der Alarmvideos in der INSTAR Cloud FTP-Upload Übertragung von Alarmbildern / Videos per FTP(S) Wi-Fi Protected Setup (WPS) zur einfachen WLAN-Einrichtung WLAN / WiFi 2,4Ghz WLAN, IEEE 802.11b/g/n und WPA/WPA2-Verschlüsselung... -
Seite 6: Aufbau Der Kamera
4. Aufbau der Kamera 4.1. Verpackungsinhalt Kamera Halterung Dichtungsringe 16GB MicroSD Schrauben / Dübel Inbusschlüssel Netzteil Netzwerkkabel Antenne Folgende Teile sind im Lieferumfang enthalten 4.2. Kameraaufbau 1-Kabel 2-Kabel 3-Kabel 9 10 5-DE Gehen Sie auf http://install.instar.de... -
Seite 7: Status-Leds
Rote LED Durchgehend an Mit WLAN verbunden Blinkt langsam Verbindet per WPS Kamera ist eingeschaltet Blinkt schnell Firmware-Upgrade im Gange LED ausgeschaltet oder keine LED ausgeschaltet oder keine Verbindung mit dem Strom Verbindung mit dem Strom 6-DE Gehen Sie auf http://install.instar.de... - Seite 8 Anbindung per LAN u. Netzteil (Netzteil- & Netzwerkkabel) Anbindung per LAN & Netzteil (Netzwerkkabel & Netzteil) WLAN und Lautsprecher (Netzteil- & Lautsprecherkabel) Bei Anbindung per LAN inkl. Netzteil und Lautsprecher (Für Netzwerk-, Netzteil- und Lautsprecherkabel) 7-DE Gehen Sie auf http://install.instar.de...
-
Seite 9: Halterung
4.5. Halterung Lösen Sie die Schrauben gegen den Uhrzeigersinn, um die Halterung so in die gewünschte Position auszurichten. Anschließend ziehen Sie die Schrauben wie- der fest. 72° 360° 360° 360° 72° 72° 8-DE Gehen Sie auf http://install.instar.de... -
Seite 10: Installation
Bitte öffnen Sie den Webbrowser und gehen Sie auf: http://install.instar.de um den Kamera-Installations-Assistenten zu öffnen Schritt 2 Wählen Sie Ihre Sprache und das Kameramodell IN-9008 Schritt 3 Entscheiden Sie, auf welche Art Sie sich für die Ersteinrichtung verbinden möchten: a) Verbindung per LAN-Kabel (empfohlen) b) Verbindung direkt per WLAN mit WPS (nicht für PoE-Version) -
Seite 11: Smartphone Apps
Weboberfläche (WebUI): Sie können die Weboberfläche in jedem aktuellen Webbrowser öffnen, der HTML5 unterstützt. Nutzen Sie einfach das INSTAR Camera Tool, um die IP-Adresse der Kamera zu finden und diese im Webbrowser zu öffnen. Die WebUI erlaubt es Ihnen, die Kamera nach Ihren Wünschen zu konfigurieren. -
Seite 12: Fernzugriff
über eine externe Internetverbindung testen. Beachten Sie bitte, dass eine Portweiterleitung nur bei einem öffentlichen IPv4-Internetanschluss funktioniert. Für Informationen zur Portweiterleitung bei Ihrem Router und dem DDNS-Service im Allgemeinen schauen Sie bitte auf: http://remote.instar.de 11-DE Gehen Sie auf http://install.instar.de... -
Seite 13: Zurücksetzen Der Kamera
Netzwerk. Für mehr Informationen, wie man die Kamera neu installiert, schauen Sie bitte hier: http://install.instar.de. Nachdem die Kamera wieder verbunden ist, verwenden Sie das INSTAR Camera Tool, um die IP-Adresse der Kamera zu finden und öffnen Sie die WebUI zur neuen Einrichtung. -
Seite 14: Objektivjustage
9. Objektivjustage Das Objektiv der IN-9008 Full HD hat eine Tiefenschärfe (auch Schärfentiefe gen- annt), die werksseitig auf ca. 10-15m eingestellt wurde. Sofern der Bereich, den Sie überwachen möchten, unscharf ist, müssten Sie das Objektiv justieren. Schieben Sie die obere Abdeck- ung nach vorne von der Kamera herunter und lösen Sie die vier... -
Seite 15: Online-Material
4. Wie kann man sich die Aufnahmen auf der Speicherkarte herunterladen und vieles mehr... 10.2. Firmware-Update INSTAR Kameras erhalten kostenfreie Firmware-Updates. Öffnen Sie die WebUI und gehen Sie auf System -> Firmware-Update, um zu prüfen, ob eine neue Firmware für Ihre Kamera verfügbar ist. Sie können diese dann herunterladen und über die WebUI installieren. -
Seite 16: Instar Cloud
Aufnahmen sicher aufzubewahren. Testen Sie die INSTAR Cloud jetzt kostenfrei für 30 Tage unter https://cloud.instar.de. Die INSTAR Cloud kostet in etwa 1/3 von dem, was andere Anbieter verlangen. Wenn man mit einer Speichereinheit von 10GB für eine Kamera plant (es lassen sich ca. -
Seite 17: Technische Daten
Stromverbrauch max. 8,5W (im Normalbetrieb 3W) Betriebstemperatur - 5°C bis 55°C (-25°C mit optionaler Heizung) Anforderungen Webbrowser Webbrowser mit HTML5-Unterstützung CPU / Grafikkarte Dual Core (min. 2Ghz) / 256MB+ Grafikkarte Bandbreite min. 512kbs pro Kamera 16-DE Gehen Sie auf http://install.instar.de... -
Seite 18: Garantie Entsorgung
Sie bitte support@instar.de, um eine RMA-Num- mer zu beantragen. Mit dieser RMA können Sie dann das Gerät zur Reparatur einsenden. Das INSTAR SERVICE CENTER finden Sie aktuell an folgendem Standort: Firma: INSTAR Deutschland GmbH Hotline: +49 (6438) 9198992 Raiffeisenstraße 12... -
Seite 19: Rechtliche Informationen
(2) dieses Gerät muss alle empfangenen Störung- en akzeptieren, einschließlich Störungen, die einen uner- wünschten Betrieb verursachen können. Das FCC Compliance Statement finden Sie auf folgender Internetseite: http://www.instar.de/legal/fcc © INSTAR ist eine geschützte Marke der INSTAR Deutschland GmbH. 18-DE Gehen Sie auf http://install.instar.de... - Seite 20 INSTAR Deutschland GmbH Ihr Spezialist für Netzwerk- und Sicherheitstechnik...
- Seite 40 INSTAR Deutschland GmbH Your Specialist for Network and Security Equipments 19-EN Go to http://install.instar.com...
