ICON Health & Fitness PRO-FORM SMARTPOWER 10.0 Gebrauchsanleitung Seite 9

6. Hinweis: Sie können Ihre eigenen Pedale
befestigen, falls gewünscht.

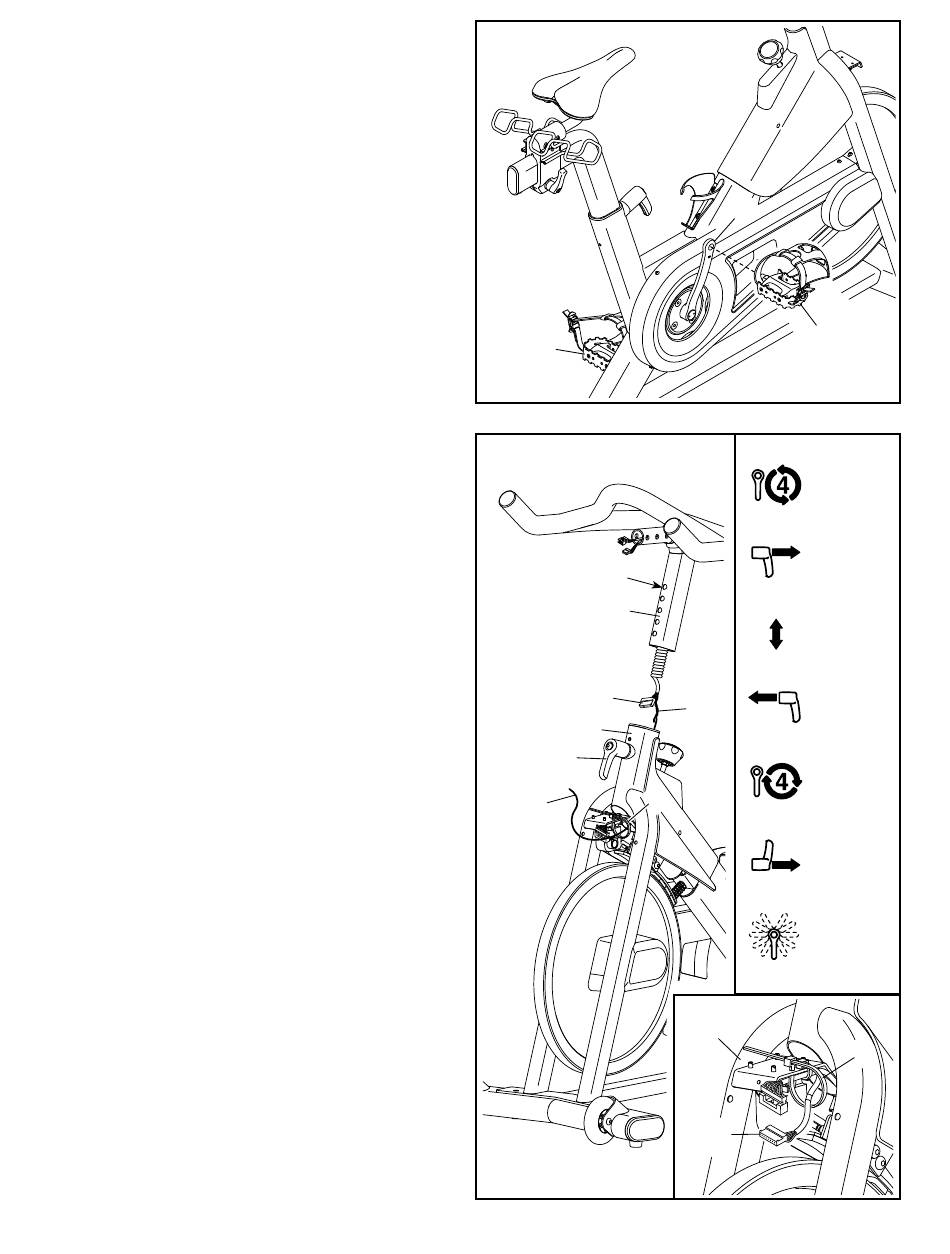

Identifizieren Sie das rechte Pedal (16). Mithilfe
des mitgelieferten Schlüssels ziehen Sie das
rechte Pedal im Uhrzeigersinn im rechten
Kurbelarm (18) fest an.
Ziehen Sie das linke Pedal (17) gegen den
Uhrzeigersinn im linken Kurbelarm (nicht
abgebildet) fest an. WICHTIG: Sie müssen
das linke Pedal gegen den Uhrzeigersinn
drehen, um es zu befestigen.
7. Lassen Sie eine zweite Person die Griffstange
(4) an den Rahmen (1) halten.
Als Nächstes finden Sie den Kabelbinder (A) im
Rahmen (1). Binden Sie das obere Ende des
Kabelbinders an das Griffstangenkabel (90)
innerhalb der Griffstange (4). Dann ziehen Sie
am unteren Ende des Kabelbinders, bis das
Griffstangenkabel durch den Rahmen geführt
worden ist. Dann binden Sie den Kabelbinder los
und werfen ihn weg.
Tipp: Das obere Nebenbild gibt an, wie man
den Einstellgriff (14) bedient.
Als Nächstes finden Sie den Einstellgriff (14) an
der Vorderseite des Rahmens (1). Ziehen Sie
den Einstellgriff nach außen. Anschließend fügen
Sie die Griffstange (4) in den Rahmen ein.
Bewegen Sie die Griffstange (4) nach unten und
lassen Sie den Einstellgriff (14) in das gezeigte
Einstellloch (B) einrasten. Dann ziehen Sie
den Einstellgriff mit vier Umdrehungen fest.
Vergewissern Sie sich, dass der Einstellgriff
sicher in dem Einstellloch eingerastet ist.
Dann ziehen Sie den Einstellgriff (14) nach
außen, drehen Sie ihn, sodass er nach unten
zeigt, wie abgebildet, und lassen Sie ihn dann
los.
Siehe unteres Nebenbild. Führen Sie das
Griffstangenkabel (90) durch den Kabelbinder
(C) am Rahmen (1). Verbinden Sie das
Griffstangenkabel noch nicht und ziehen Sie
den Kabelbinder noch nicht zu.
6
17
7
B
4
90
1
14
A
9
18
16
Griff lockern
Griff ziehen
Stütze
einstellen
Griff
A
loslassen
Griff
festziehen
C
Griff ziehen
Griff nach
unten
drehen
1
90
C
