VDS-DECODER
DEUTSCH
INSTALLATIONSHANDBUCH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fermax VDS

Inhaltszusammenfassung für Fermax VDS

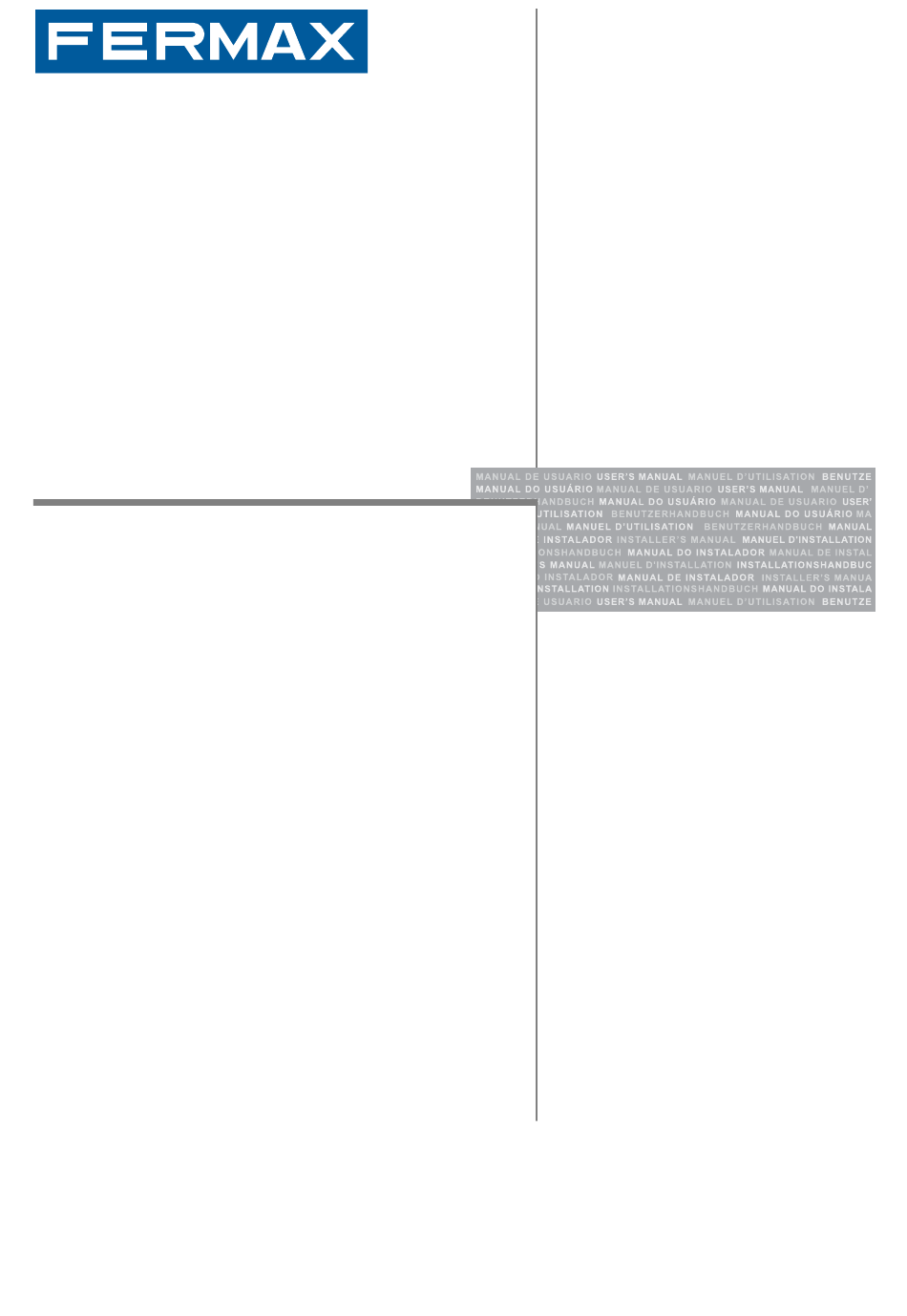

  • Seite 1 VDS-DECODER DEUTSCH INSTALLATIONSHANDBUCH...
  • Seite 2 Kode 97651Ab V01_12 Diese technische Anleitung dient zu Informationszwecken und wird von FERMAX ELECTRONICA S.A.E. herausgegeben. Fermax behält sich dabei das Recht vor, die Eigenschaften der aufgeführten Produkte jederzeit und ohne vorherige Ankündigung zu ändern. Eventuelle Änderungen werden in nachfolgenden Auflagen berücksichtigt.

  • Seite 3: Inhaltsverzeichnis

    - Individuelle Programmierung ........................ 21 - Sequenzielle Programmierung ......................21 2. Programmierung der Wohnungssprechstellen und des VDS-Decoders (als Decoder 8) über den HE MDS Digital22 2. Programmierung der Wohnungssprechstellen und des VDS-Decoders (als Decoder 8) über den HE MDS Direct23 3.

  • Seite 4: Vds-Decoder, Ref. 2409

    Dadurch bieten sich unzählige Möglichkeiten zur Auswahl der geeignetsten Systemeigenschaften: vielfältige MDS- Funktionen (mehrere Zutritte, Portierzentrale/n, Zutrittskontrollen, mehrere Wohnblocks innerhalb einer Wohnsiedlung, größere Entfernungen ... etc.) und eine einfache VDS-Installation: 3+KOAX oder 5 Drähte oder UTP CAT5 (in Abhängigkeit von den Entfernungen).
  • Seite 5 VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder LED-Signalisierung (Aktivität) * NICHT am Netz / NICHT programmiert - Ausgeschaltet, bei Anschluss an das Stromnetz: Zeigt an, dass der Decoder noch nicht programmiert worden ist. - Aus: Zeigt an, dass das Gerät nicht an das Stromnetz angeschlossen ist.
  • Seite 6 VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder Widerstand zum Anschluss der Negativleiter der Netzgeräte am MDS-Haupteingang Bei Video-Anlagen mit dem Decoder V10.26 oder höher müssen die Negativleiter der Netzgeräte des MDS-Haupteingangs mit einem 100 Ohm Widerstand überbrückt werden.

  • Seite 7: Funktion Als Bereichsdecoder - Vds-/Mds-System

    VDS-Decoder Funktion als Bereichsdecoder - MDS-/VDS-System Die typische Anwendung dieser Anlage ist ein Schließsystem mit mehreren VDS-Wohnblocks mit einem oder mehreren Haupteingängen und einer Portierzentrale. Die Installation innerhalb der Wohnblocks basiert ausschließlich auf VDS (3+KOAX) und setzt typische VDS- Komponenten ein. An den Haupteingängen werden MDS-Elemente verwendet.

  • Seite 8: Allgemeines

    Interferenzen mit den im Wohnblock auftreten Signalen zu vermeiden (Anrufe, Bestätigungston für Anrufe an die Portierzentrale ... usw.). Ein VDS-Decoder kann je nach Konfiguration die Verwaltung von 1 bis zu 199 Wohnungen (Höchstzahl für VDS) übernehmen. Es können verschiedene Gebäudearten innerhalb einer Wohnsiedlung auftreten.

  • Seite 9: Denken Sie Vor Der Programmierung Daran, Dass Der Decoder Im Modus Bereichsdecoder Eingestellt Ist

    - Über den Parameter "maximale Sprechdauer" für MDS-Türstationen, dessen Wert zwischen zehn Sekunden und vier Minuten liegt. - Über die Zeiteinstellung der VDS-Sprechstellen, die die maximale Gesprächsdauer auf 90 Sekunden beschränken. Gültig ist dabei der kleinere der beiden festgelegten Zeitwerte.

  • Seite 10: Programmierung Des Vds-Decoders (Als Bereichsdecoder) Über Die Türstation Mds Digital (Cityline /Cityline

    VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder PROGRAMMIERUNG DES MDS-/ADS-SYSTEMS Programmierung des VDS-DECODERS (als Bereichsdecoder) über die Türstation MDS DIGITAL (Cityline /Cityline Classic) AB21AB Zugang in den PROGRAMMIERMODUS 19025 (austauschbar) Zugang in den Menü Programmierung: DECODER Programmiermodus Decoder-Menü: INDIVIDUELLE PROGRAMMIERUNG KURZES Drücken: Durch kurzes Drücken der...

  • Seite 11: Anhang: Programmierung Der Wohnblocks Als Option "C" Über Die Türstation Mds Digital

    VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder Anhang: Programmierung der Wohnblocks als Option "C" über die Türstation MDS DIGITAL Wie bereits erwähnt, können verschiedene Gebäudearten innerhalb einer Wohnsiedlung auftreten. Bei Auswahl von Option C muss die Option Wohnblocks über die Türstation MDS DIGITAL wie nachfolgend beschrieben, programmiert werden.

  • Seite 12: Programmierung Des Vds-Decoders (Als Bereichsdecoder) Über Die Türstation Mds Direct

    VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder Programmierung des VDS-DECODERS (als Bereichsdecoder) über die Türstation MDS DIRECT (Cityline Classic) Die Türstation MDS DIRECT ist als Haupteingang zu programmieren. Siehe dazu "Programmierung“ auf der folgenden Seite. A%21A% Zugang in den PROGRAMMIERMODUS 19025...

  • Seite 13: Anhang: Programmierung Der Türstation Mds Direct Als Haupteingang

    VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder Anhang: Programmierung der Türstation MDS DIRECT als Haupteingang ZU BEACHTEN: A%21A% Zugang in den PROGRAMMIERMODUS Falls die Anlage über einen MDS DIRECT Haupteingang und eine MDS DIRECT Portierzentrale verfügt, müssen alle Türstationen des Haupteingangs ab Ziffer 1 durchnummeriert werden.
  • Seite 14 WOHNUNG 115 WOHNUNG 15 HINWEIS 2 -> Es wird folgender Wert zugewiesen: - 00000, wenn die Wohnungsprechstellen (Telefone/Monitore) über die VDS-Türstation des Wohnblocks programmiert werden. Siehe dazu Abschnitt "Programmierung der Wohnungssprechstellen vom Wohnblock aus“ - F F F F, falls die Wohnungssprechstellen (Telefone/Monitore) über die Türstation oder Pförtnerstelle des Haupteingangs programmiert werden.
  • Seite 15 JP2: Steckbrücke zur Auswahl der Türstation des Türstation Haupteingang Türstation Nebeneingang Haupt-/Nebeneingangs Die Vorgehensweise zur Programmierung von VDS-Sprechstellen ist für Monitore und Telefone identisch. Die Sprechstellen funktionieren erst nach erfolgter Programmierung Die Programmierung der Sprechstellen erfolgt in zwei Schritten: 1.- Programmiermodus der Sprechstellen aktivieren:...

  • Seite 16: Programmierung Der Vds-Wohnungssprechstellen Über Die Türstation Mds Digital Des Haupteingangs

    VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder Programmierung der VDS-Wohnungssprechstellen über die Türstation MDS DIGITAL des Haupteingangs ZUGANG ZUM AB21AB PROGRAMMIERMODUS 19025 (austauschbar) DECODERS MENÜ PROGRAMMIERUNG ÜBER DAS TELEFON Programmierung Programmierung Annahme Sequential Programmiertaste des Telefons oder Monitors drücken.

  • Seite 17: Programmierung Der Vds-Wohnungssprechstellen Über Die Türstation Mds Direct Des Haupteingangs

    VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder Programmierung der Wohnungssprechstellen über die Türstation MDS DIRECT des Haupteingangs ZUGANG ZUM A%21A% PROGRAMMIERMODUS 19025 (austauschbar) DECODERS MENÜ PROGRAMMIERUNG ÜBER DAS TELEFON Manuelle Automatische Programmierung Programmierung Programmiertaste des Telefons oder Monitors drücken.
  • Seite 18 VDS-Decoder HINWEISE: Nicht vergessen, beim Programmieren über eine MDS-Türstation (Portierzentralen inbegriffen), zuerst den VDS- Decoder zu programmieren, so wie unter "Programmierung des VDS-DECODERS“ (Telefon 3: FFFF) näher erläutert wird. F F F F Zuerst einen Anruf von der Türstation aus in eine beliebige Wohnung tätigen, um so den Audiokanal zu aktivieren.

  • Seite 19: Funktion Wie Audiodecoder Mit 8 Ausgängen

    Der VDS-Decoder kann MDS berücksichtigend auch als Audiodecoder mit 8 Ausgängen verwendet werden. Es können bis zu 8 MDS-Adressen eingegeben werden, die an die VDS-Adressen assoziiert werden (ausschließlich von 1 bis 8). Er wird über den MDS-Decoderbus und an den VDS-Bus angeschlossen und übernimmt die Übertragung der MDS- und VDS-Befehle und passt sie an die jeweiligen Audiosysteme an.

  • Seite 20: Programmierung Des Vds-Decoders

    VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder 1. Programmierung des VDS-DECODERS (als Decoder 8) über die Türstation MDS DIGITAL (Cityline/Cityline Classic) 1. Decoderprogrammierung Der Decoder kann nur mittels individueller oder sequenzieller Programmierung programmiert werden. AB21AB Zugang in den PROGRAMMIERMODUS 19025 Menü Programmierung: DECODER Decoder-Menü:...

  • Seite 21: Programmierung Des Vds-Decoders (Als Decoder 8) Über Die Türstation Mds Direct

    VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder VDS-Decoder 1. Programmierung des VDS-DECODERS (als Decoder 8) über die Türstation MDS DIRECT (Cityline Classic) 1. Decoderprogrammierung Der Decoder kann nur mittels individueller oder sequenzieller Programmierung programmiert werden. A%21A% Zugang in den PROGRAMMIERMODUS 19025 Menü Programmierung: DECODER Decoder-Menü:...

  • Seite 22: Programmierung Der Wohnungssprechstellen Und Des Vds-Decoders

    VDS-Decoder VDS-Decoder VDS-Decoder 2. Programmierung der Wohnungssprechstellen und des VDS-DECODERS (als Decoder 8) über die Türstation MDS DIGITAL des Haupteingangs (Cityline /Cityline Classic) 2. Programmierung der Wohnungssprechstellen Die Wohnungssprechstellen können direkt über die Türstation des MDS-Haupteingangs programmiert werden. In diesem Verfahren werden sowohl die Sprechstellen als auch die Decoder programmiert.
  • Seite 23 VDS-Decoder VDS-Decoder VDS-Decoder 2. Programmierung der WOHNUNGSSPRECHSTELLEN und des VDS-DECODERS (als Decoder 8) über die Türstation MDS DIRECT des Haupteingangs (Cityline /Cityline Classic) 2. Programmierung der Wohnungssprechstellen Die Wohnungssprechstellen können direkt über die Türstation des Haupteingangs MDS DIGITAL programmiert werden.
  • Seite 24 Wohnung kann jederzeit ein Gespräch geführt werden, um mitzuteilen, in welcher Wohnung sie sich gerade aufhält. Über dieses Menü wird die MDS-Adresse mit dem gewünschten VDS-Telefon assoziiert. Es können beliebige Speicherstellen leer gelassen werden, doch der Decoder wird niemals eine MDS-Adresse und zwei unterschiedliche VDS-Adressen vergeben.

  • Seite 25: Verzögerte Programmierung Der Wohnungssprechstellen Und Des Vds-Decoders (Als Decoder 8) Über Den He Mds Digital / Mds Direct

    Adressen auf den Decoder der jeweiligen Wohnungssprechstellen zu laden. 1. Programmierung des VDS-DECODERS (als Decoder 8) über die Türstation MDS DIGITAL 1. Programmierung des VDS-DECODERS (als Decoder 8) über die Türstation MDS DIRECT Nach dem Einbau des DECODERS, Taste lange gedrückt halten (um in den verzögerten Programmiermodus zu gelangen, muss man die Taste ca.

  • Seite 26: Reprogrammierung

    8) über die Türstation MDS DIGITAL / MDS DIRECT des Haupteingangs Falls das Telefon bereits mit einer MDS-Adresse und einer äquivalenten VDS-Adresse programmiert wurde, erkennt der Decoder, dass die Sprechstelle bereits programmiert wurde und behält bei einer Änderung der MDS-Adresse die VDS- Adresse bei.

  • Seite 27: Ersetzen Des Decoders Der Version V1.X Oder V2.X

    2. AUDIO-Anlagen: Der Widerstand wird an allen Decodern der Anlage installiert. 3. Anlagen mit Audio- UND Video-Komponenten: Der Widerstand wird analog wie bei den VIDEO-Anlagen installiert. Decoder V1.x oder V2.x Decoder V10.26 o der höher 100 Ohm Widerstand. A. Anschluss MDS-Bus B. Anschluss VDS-Bus Seite 27...
