Bei Heizwassertemperaturen über
90 °C sowie kombinierter Wärme- und
Kältemessung oder reiner Kältemes-
sung darf das Rechenwerk zum Schutz
vor zu hohen Temperaturen bzw. äuße-
rer Betauung ausschließlich separat auf
den Wandadapter montiert werden.

Einbau des Durchflusssensors (DFS)

V or und hinter dem DFS sind Kugel-
■
hähne zur Absperrung einzubauen.
E inbauort beachten. In der Regel ist
■
dies der Anlagenrücklauf (kälterer
Strang bei Heizanlagen, wärmerer
Strang bei Kühlanlagen). Bitte Anga-
be auf dem Typenschild beachten
(s. auch Seite 7).
F lussrichtung beachten. Diese ist
■
durch einen Pfeil an der Seite des
DFS angegeben.
D er DFS kann in beliebiger Lage
■
(auch „Überkopf") eingebaut
werden.
N icht an höchster Stelle im Rohr-
■
netz montieren, um Luftpolster zu
vermeiden.
E inbaumaße des Zählers beachten.
■

Einbau des Kugelhahns

V or und hinter dem Zähler sind
■
Kugelhähne zur Absperrung einzu-
bauen.
F ür die Temperaturfühlermontage
■
ist ein Kugelhahn mit TF-Bohrung
M10x1 einzubauen.
F ür symmetrischen Temperaturfüh-
■
lereinbau ist ein zweiter baugleicher
Kugelhahn einzusetzen.
Montage Wärme-/Kältezähler
A nlage vor Montage des Zählers
■
gründlich spülen.
A bsperrorgane schließen und Ein-
■
baustelle druckentlasten.
V orhandenen Durchflusssensor /
■
Passstück ausbauen.
Vorlauf
Rücklauf

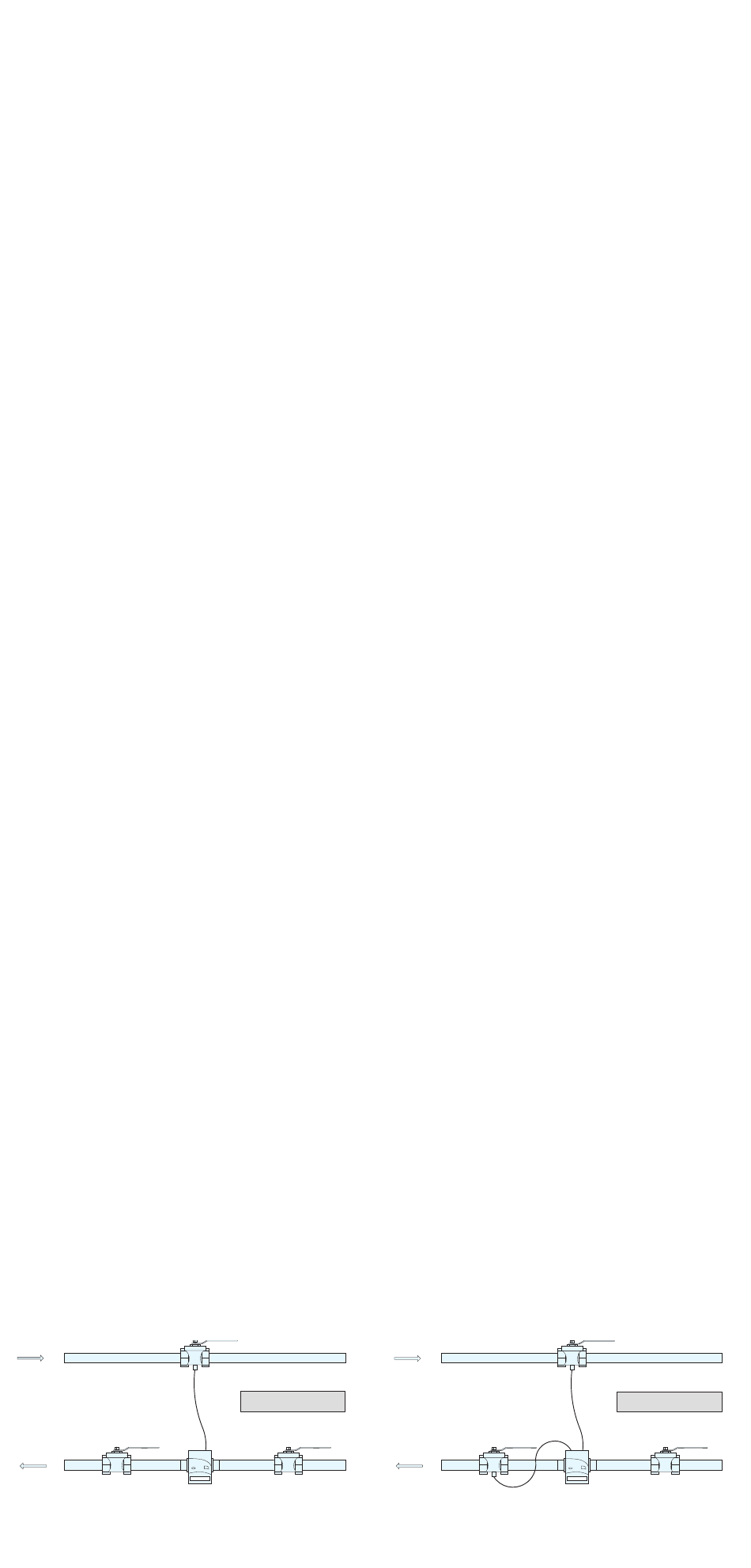

Asymmetrischer Fühlereinbau bei zelsius ® C5-IUF
mit Temperaturfühler im DFS integriert
Verbraucher
Nur neues Dichtmaterial verwen-
■
den, kein Hanf oder ähnliches!
Dichtflächen säubern und auf
Beschädigung kontrollieren.
N euen DFS fließrichtungs- und
■
lagerichtig einbauen.
R echenwerk des Zählers in die ge-
■
wünschte Ableseposition drehen.
Montage Temperaturfühler
Die Montage der Temperaturfühler
■
erfolgt vorzugsweise symmetrisch
direkteintauchend.
Wenn ein Temperaturfühler bereits
■
ab Werk im DFS montiert ist, darf
dieser nicht entfernt werden. Dies
gilt auch für alle Sicherungsplom-
ben, welche ab Werk am Gerät
angebracht sind.
D ie Fühlerkabel bzw. deren Typen-
■
schilder sind je nach Ausführung
teilweise farblich gekennzeichnet:
Rot = Vorlauf (wärmerer Strang
bei Heizanlagen, kälterer Strang
bei Kühlanlagen) gegebenenfalls
zusätzlich
Blau = Rücklauf (kälterer Strang bei
Heizanlagen, wärmerer Strang bei
Kühlanlagen)
Die Kabel dürfen nicht geknickt,
■
verlängert oder gekürzt werden!
D ie Plombierung der Fühlerein-
■
baustelle am Messgerät darf nicht
beschädigt werden.
Ggf. vorhandene Verschlussschrau-
■
be und Dichtung am Kugelhahn
vollständig entfernen.
Sofern im Lieferumfang enthalten,
■
O-Ring auf die Montagehilfe auf-
stecken (zweiter O-Ring ist nur als
Ersatz gedacht) und unter leichter
Drehbewegung in die Einbaustelle
gemäß DIN EN 1434 einsetzen.
Mit dem anderen Ende der Montage-
■
hilfe den O-Ring korrekt positio-
nieren.
Vorlauf
Rücklauf
Symmetrischer Fühlereinbau bei zelsius ® C5-IUF
Verbraucher
