Ein Beispiel:

• Für eine präzise Messung muss die letzte Drehung
der Mikrometerschraube im Uhrzeigersinn erfolgen.

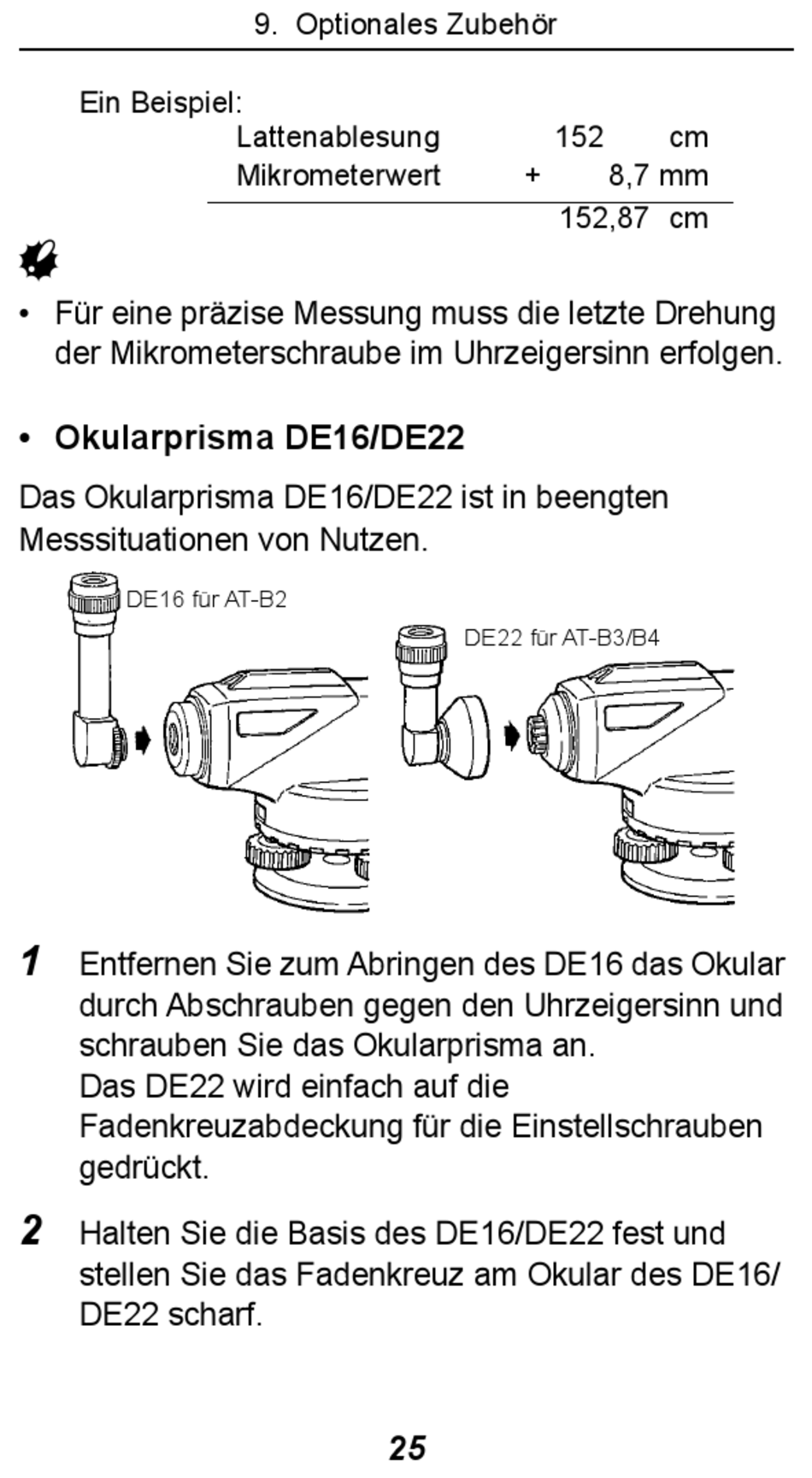

• Okularprisma DE16/DE22
Das Okularprisma DE16/DE22 ist in beengten
Messsituationen von Nutzen.
DE16 für AT-B2
1
Entfernen Sie zum Abringen des DE16 das Okular
durch Abschrauben gegen den Uhrzeigersinn und
schrauben Sie das Okularprisma an.
Das DE22 wird einfach auf die
Fadenkreuzabdeckung für die Einstellschrauben
gedrückt.
2
Halten Sie die Basis des DE16/DE22 fest und
stellen Sie das Fadenkreuz am Okular des DE16/
DE22 scharf.
9. Optionales Zubehör
Lattenablesung
Mikrometerwert
25
152
+ 8,7 mm
152,87 cm
DE22 für AT-B3/B4
cm
