7. PRÜFEN UND JUSTIEREN

7.1 Dosenlibelle

1
Stellen Sie die
Fußschrauben so ein, dass
die Blase in der
Dosenlibelle mittig
einspielt.
2

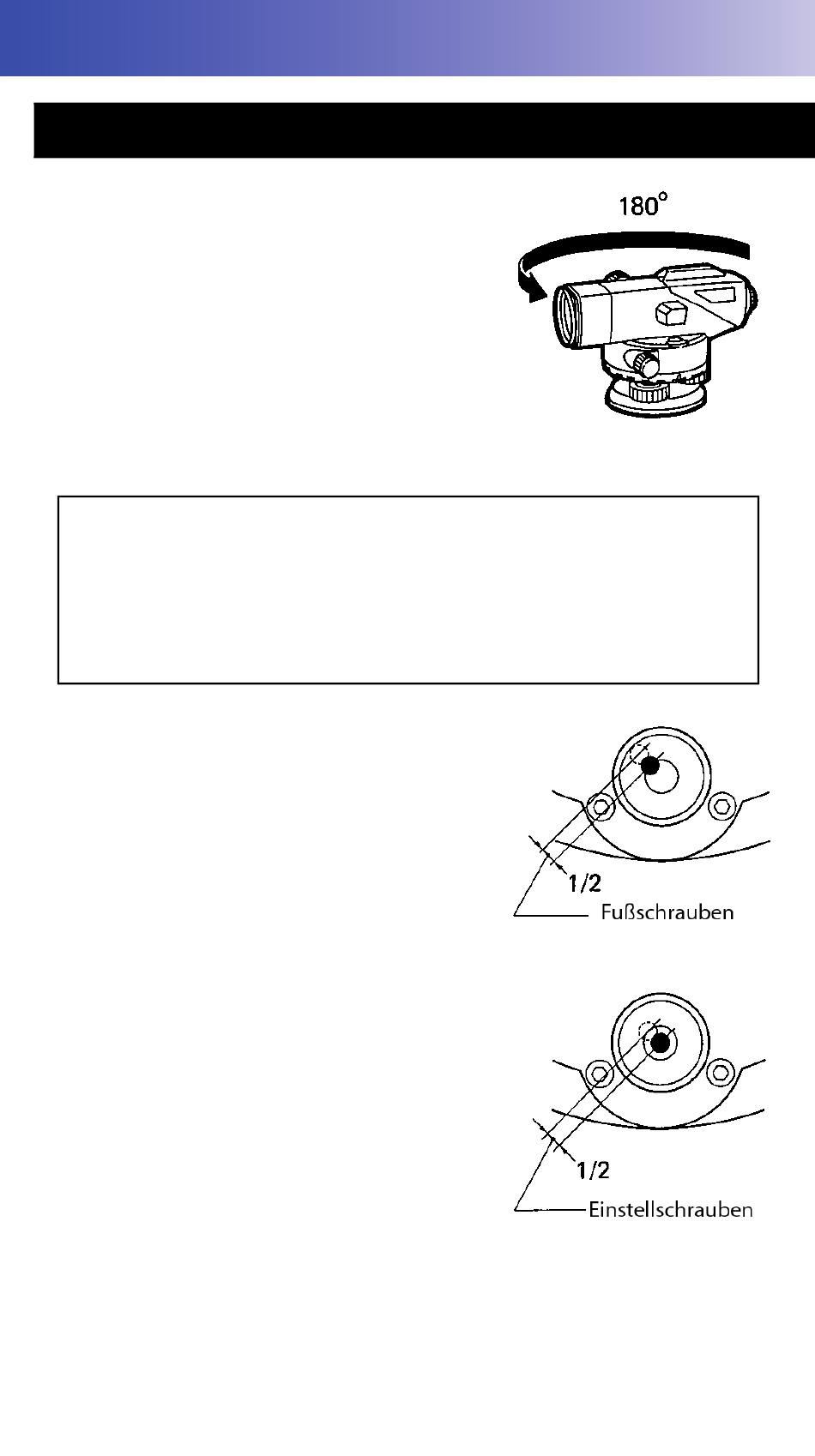

Drehen Sie das Instrument
um 180 Grad (200 Gon).
Befindet sich die Blase noch mittig in der Libelle,
ist keine Justierung erforderlich. Bewegt sich die
Blase aus dem mittleren Kreis heraus, müssen
Sie eine Justierung vornehmen:
3
Korrigieren Sie die Hälfte der
Bewegung der Blase mit den
Fußschrauben.
4
Korrigieren Sie die andere
Hälfte mithilfe der
Einstellschrauben für die
Dosenlibelle; dazu benötigen
Sie den Inbusschlüssel.
5
Drehen Sie das Instrument um
180 Grad (200 Gon). Bleibt die
Blase mittig in der Libelle, ist die
Justierung abgeschlossen.
