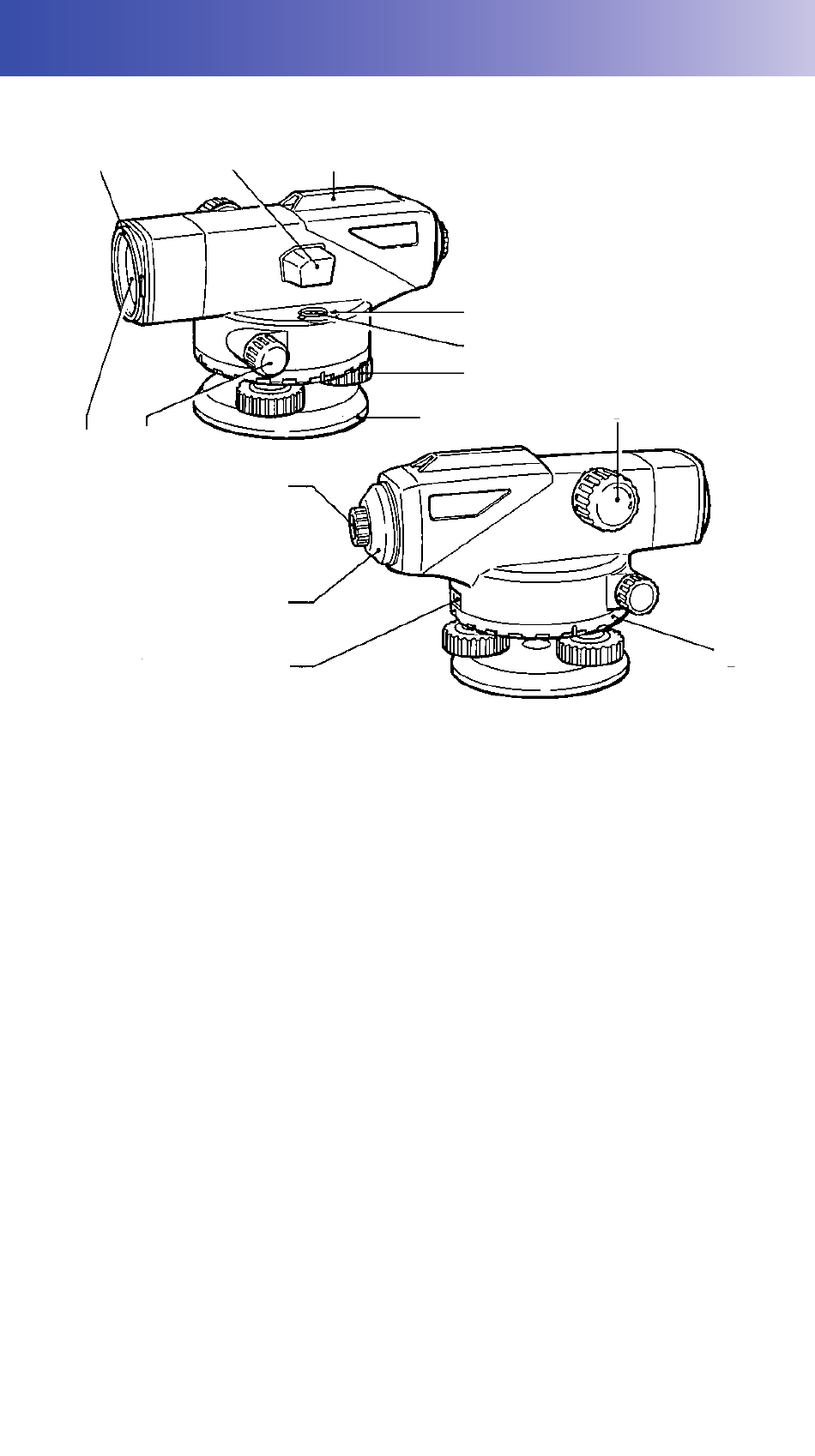

4. ELEMENTE DES INSTRUMENTS

1
9 8
1. Objektivhaube (nur AT-B2)
2. Prisma (AT-B2)/Reflektor (AT-B3/B4)
3. Peilhilfe
4. Einstellschraube für Dosenlibelle
5. Dosenlibelle
6. Fußschraube zum Horizontieren
7. Fußplatte
8. Horizontaler Feintrieb
9. Objektivlinse
10. Fokussierschraube (Scharfstellung)
11. Einstellring für Horizontalkreis
12. Sichtfenster für Horizontalkreis
13. Fadenkreuzabdeckung (Einstellschrauben)
*2
14. Okular
*1
Das AT-B4 verfügt über ein Diopter.
2
* Das Okular des AT-B2 ist abnehmbar.
2 3
14
13
12
*1
(Abbildung zeigt AT-B2)
4
5
6
7
8
10
11
