Topcon AT-B2 Bedienungsanleitung Seite 28

1

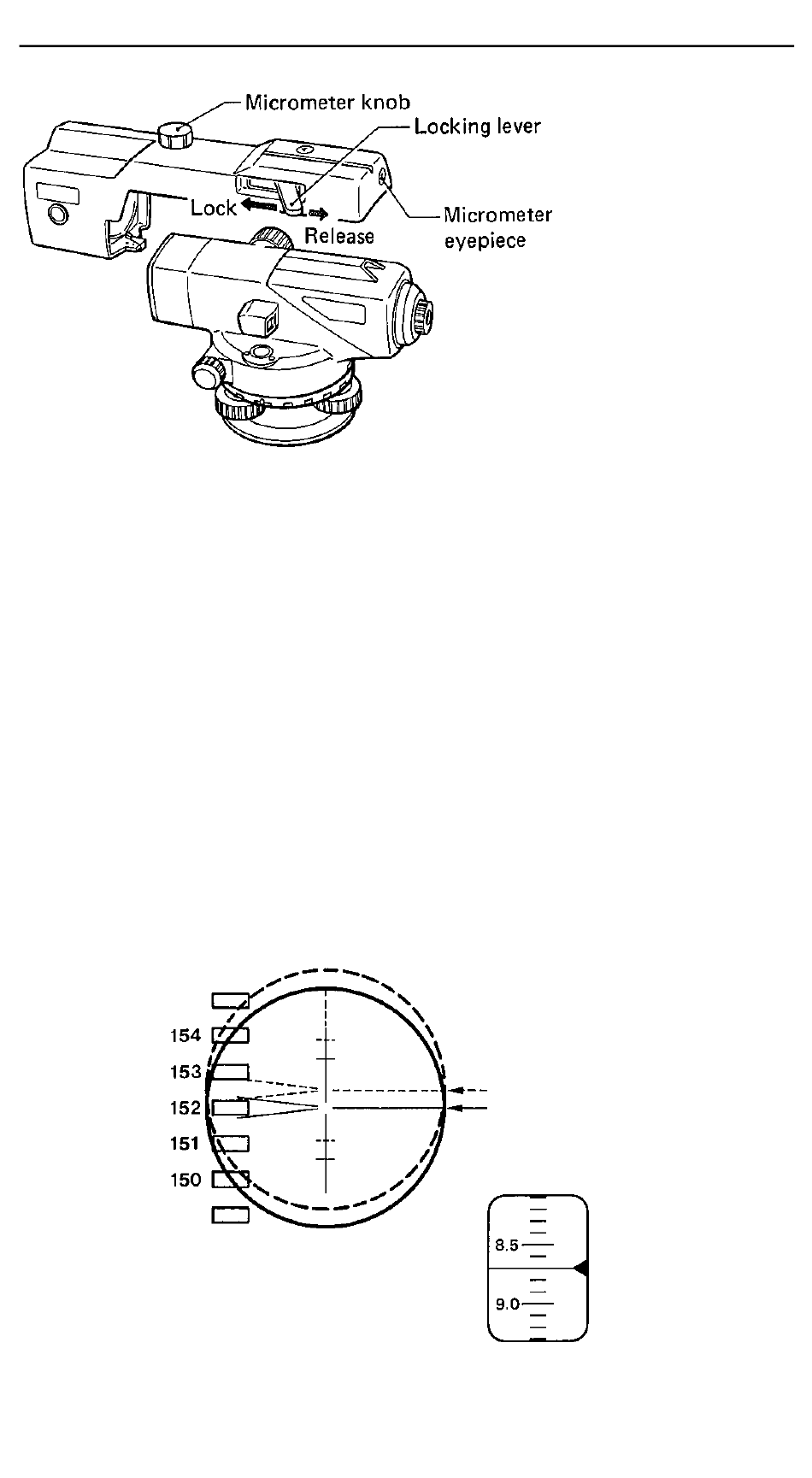

Das OM5 wird auf das Fernrohr des AT-B2 gesetzt. Zum
Verriegeln muss der Verschlusshebel vollständig nach vorn
gedrückt werden (dabei muss die Objektivhaube
eingefahren sein).
2
Drehen Sie die Mikrometerschraube, um die Ziellinie zu
verschieben, bis die Einteilungsmarke auf der Latte mittig
zwischen den beiden Keilen im Fadenkreuz liegt; nun ist
eine präzise Ablesung möglich.
3
Lesen Sie den Mikrometerwert im Okular des Mikrometers
ab. Ein Skalenstrich entspricht 0,1 mm.
4
Addieren Sie die Mikrometerablesung zur Ablesung der
Nivellierlatte, um den Messwert zu bestimmen.
9. Optionales Zubehör
24
(Mikrometerschraube)
Verschlusshebel
<- Verriegeln
Lösen ->
(Okular)
