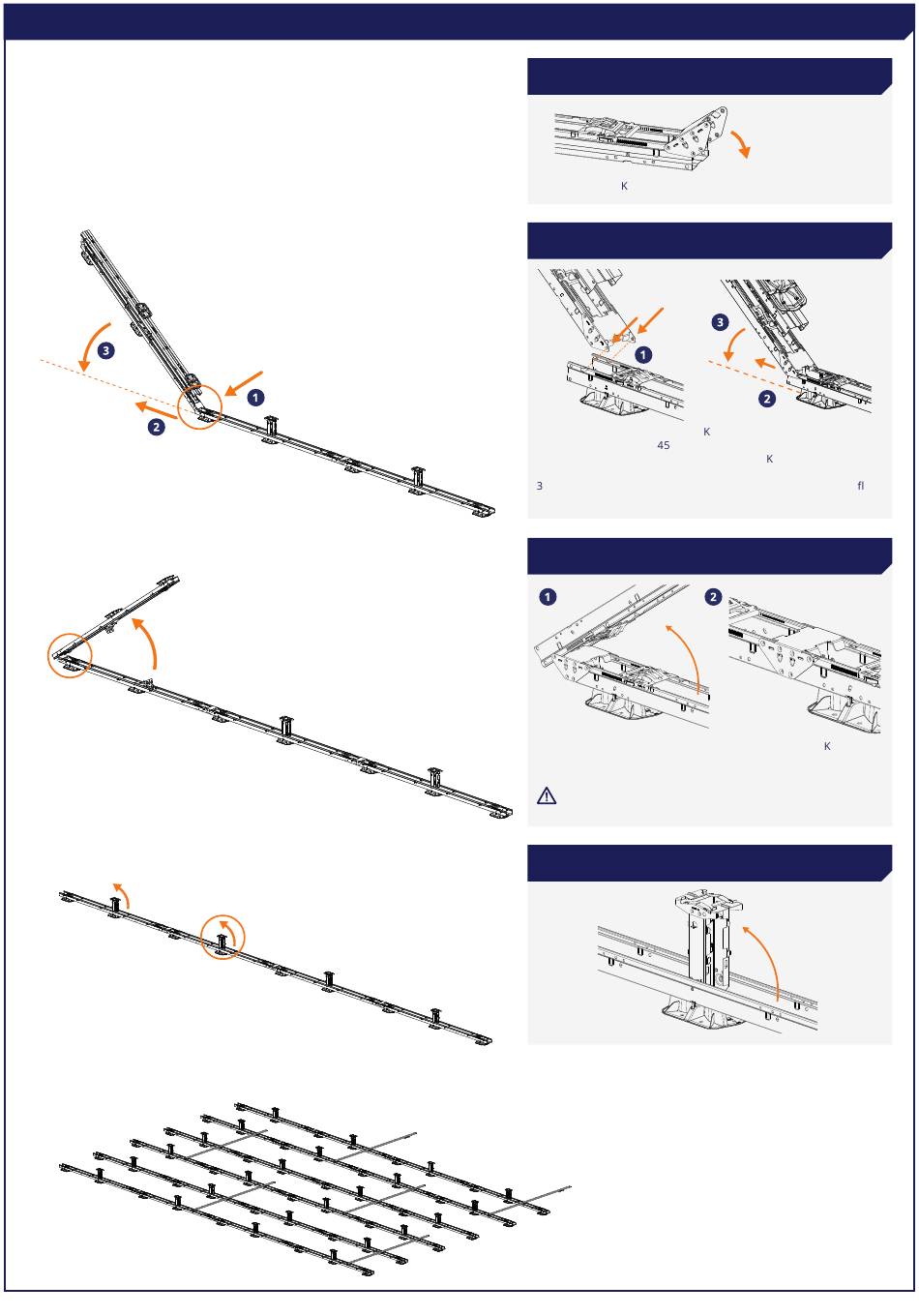

5 PLATZIEREN DER DUAL EINHEITEN

Klick!
Klick!
Klick!
1 VORBEREITUNG DER KUPPELVORRICHTUNG
Drücken Sie die uppelvorrichtung nach unten, bis sie einrastet.
2 KOPPLUNG DER DUAL EINHEITEN MIT DEN DUAL
BASISEINHEITEN
1. Schieben Sie die Laschen der uppelvorrichtung der Dual Einheit
in einem Winkel von Grad in die Nuten der Dual Basiseinheit.
2. Ziehen Sie die Nocken zurück, sodass die uppelvorrichtung fest
einrastet.
. Setzen Sie die Dual Einheit vorsichtig ab, bis sie vollständig ach
ist und einrastet.
3 ÖFFNEN SIE DAS OBERTEIL DER DUAL EINHEIT, BIS
ES VOLLSTÄNDIG FLACH IST UND EINRASTET
Hinweis: Heben Sie die Dual Einheit leicht an der uppel-
vorrichtung hoch, sodass die Einheit durch das Eigenge-
wicht einrastet.
Wichtiger Hinweis: Achten Sie darauf, dass Ihre Hände
bzw. Finger nicht im Bereich der klappbaren Teile einge-
klemmt werden!
4 PLATZIEREN SIE DAS HOHE BASISELEMENT (2x) IN
STEHENDER POSITION, SODASS ES EINRASTET
Klick!
Klick!
Klick!
Klick!
05
