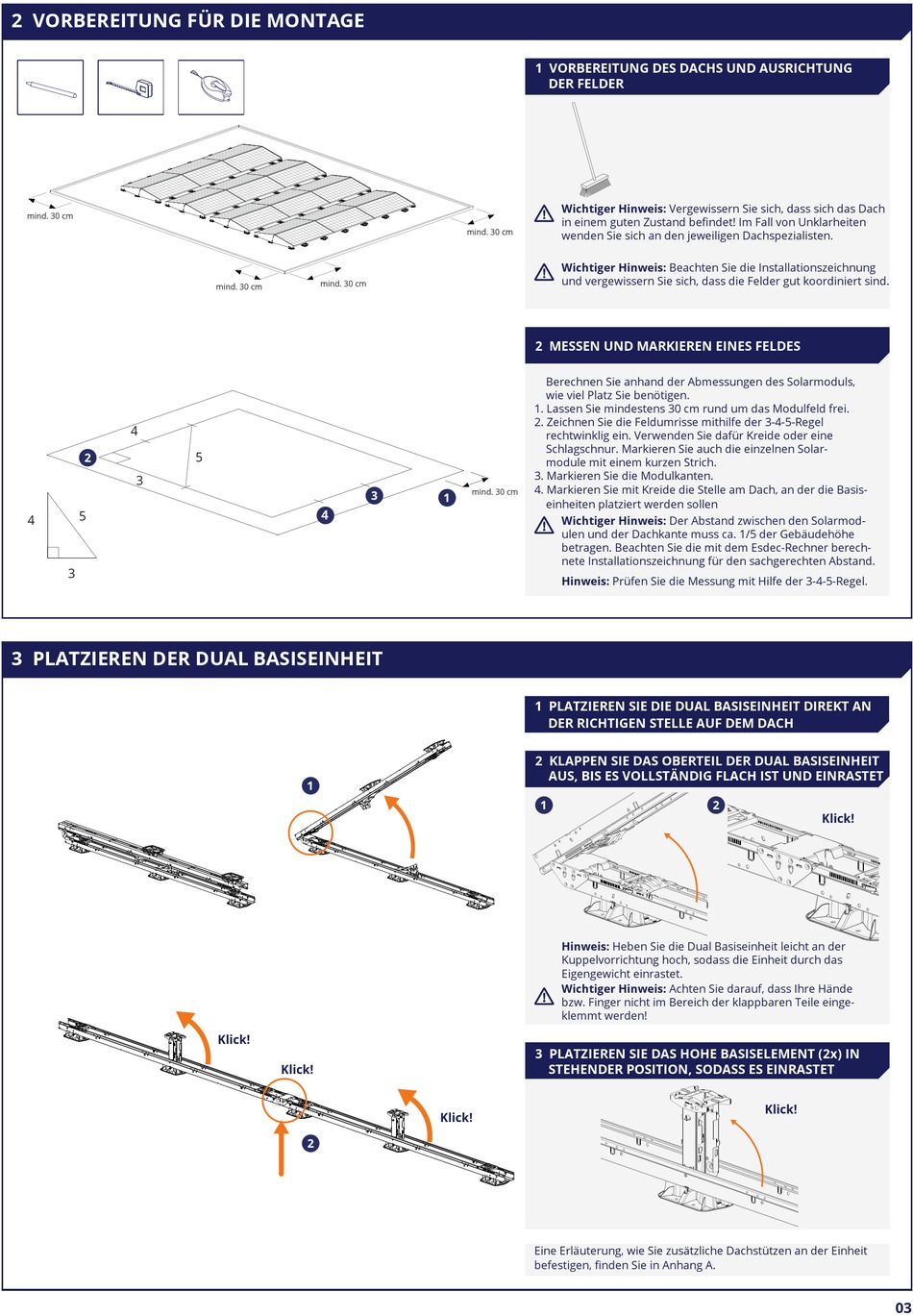

2 VORBEREITUNG FÜR DIE MONTAGE
mind.
cm
3 PLATZIEREN DER DUAL BASISEINHEIT
mind.
cm
mind.
cm
4
Klick!
Klick!
1 VORBEREITUNG DES DACHS UND AUSRICHTUNG
DER FELDER
Wichtiger Hinweis: Vergewissern Sie sich, dass sich das Dach
in einem guten Zustand be ndet! Im Fall von Unklarheiten
mind.
cm
wenden Sie sich an den jeweiligen Dachspezialisten.
Wichtiger Hinweis: Beachten Sie die Installationszeichnung
und vergewissern Sie sich, dass die Felder gut koordiniert sind.
2 MESSEN UND MARKIEREN EINES FELDES
Berechnen Sie anhand der Abmessungen des Solarmoduls,
wie viel Platz Sie ben tigen.
1. Lassen Sie mindestens
2. Zeichnen Sie die Feldumrisse mithilfe der - - -Regel
rechtwinklig ein. Verwenden Sie dafür reide oder eine
Schlagschnur. Markieren Sie auch die einzelnen Solar-
module mit einem kurzen Strich.
. Markieren Sie die Modulkanten.
. Markieren Sie mit reide die Stelle am Dach, an der die Basis-
mind.
cm
einheiten platziert werden sollen
Wichtiger Hinweis: Der Abstand zwischen den Solarmod-
ulen und der Dachkante muss ca. 1
betragen. Beachten Sie die mit dem Esdec-Rechner berech-
nete Installationszeichnung für den sachgerechten Abstand.
Hinweis: Prüfen Sie die Messung mit Hilfe der - - -Regel.
1 PLATZIEREN SIE DIE DUAL BASISEINHEIT DIREKT AN
DER RICHTIGEN STELLE AUF DEM DACH
2 KLAPPEN SIE DAS OBERTEIL DER DUAL BASISEINHEIT
AUS, BIS ES VOLLSTÄNDIG FLACH IST UND EINRASTET
Hinweis: Heben Sie die Dual Basiseinheit leicht an der
uppelvorrichtung hoch, sodass die Einheit durch das
Eigengewicht einrastet.
Wichtiger Hinweis: Achten Sie darauf, dass Ihre Hände
bzw. Finger nicht im Bereich der klappbaren Teile einge-
klemmt werden!
3 PLATZIEREN SIE DAS HOHE BASISELEMENT (2x) IN
STEHENDER POSITION, SODASS ES EINRASTET
Klick!
Eine Erläuterung, wie Sie zusätzliche Dachstützen an der Einheit
befestigen, nden Sie in Anhang A.
cm rund um das Modulfeld frei.
der Gebäudeh he
Klick!
Klick!
