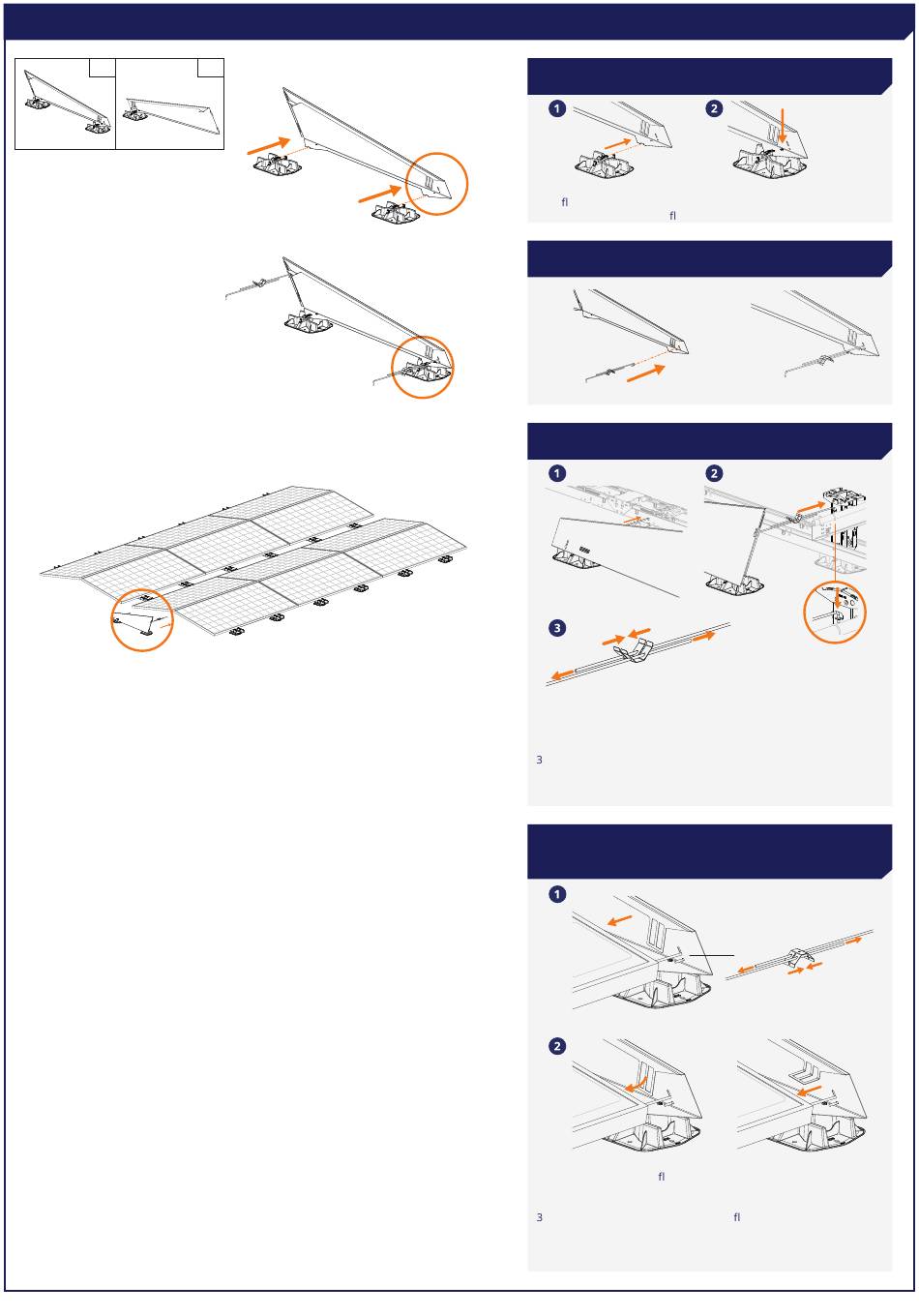

9 MONTAGE VON WINDDEFLEKTOR A AM FELD
A
B
1 MONTAGE DER DACHSTÜTZEN UNTER DEM WIND-
DEFLEKTOR A
1. Schieben Sie die Dachstützen über den Flansch von Wind-
de ektor A.
2. Lassen Sie den Windde ektor in den Dachstützen einrasten.
2 MONTAGE VON 2 VERBINDUNGSSTIFTEN AN WIND
DEFLEKTOR A
3 MONTAGE VON WINDDEFLEKTOR A MIT VERBIND-
UNGSSTIFTEN AN DER EINHEIT
1. Haken Sie den äußeren Verbindungsstift im Loch an der Einheit
ein.
2. Haken Sie den mittleren Befestigungsstift im Loch am hohen
Basiselement ein.
. Drücken Sie die Federn, um den Verbindungsstift zu verkürzen.
4 SCHIEBEN SIE WINDDEFLEKTOR A GEGEN DEN
MODULRAHMEN UND BIEGEN SIE DEN FLANSCH
UNTER DEN RAHMEN
1. Schieben Sie Windde ektor A gegen den Modulrahmen auf der
Feldseite, indem Sie den Verbindungsstift einführen.
2. Biegen Sie die Flansche von Hand unter den Modulrahmen.
. Vergewissern Sie sich, dass Windde ektor A ordnungsgemäß
mit dem Modulrahmen verbunden ist.
Klick!
