VOLTCRAFT 2267184 Bedienungsanleitung

Bedienungsanleitung

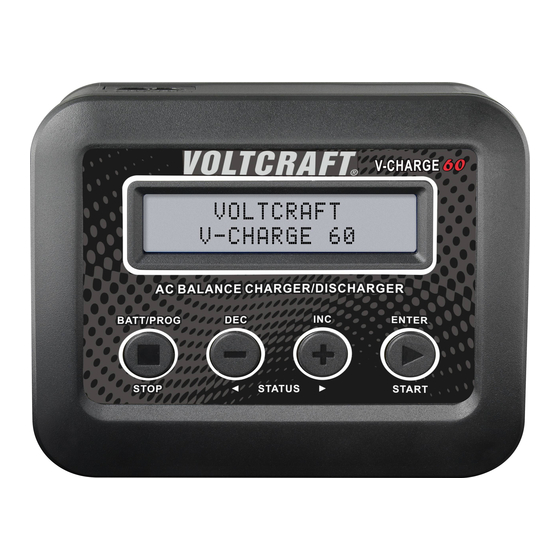

Modellbau-Ladegerät V-Charge 60
Best.-Nr. 2267184
Bestimmungsgemäße Verwendung
Das Ladegerät dient zum Auf- und Entladen von Akkus des Typs NiMH/NiCd (6 - 8 Zellen),
LiPo/LiIon/LiFe & LiHV (2 - 4 Zellen) sowie von Blei-Akkus (3 - 6 Zellen, 6 V - 12 V). Weiterhin
integriert sind grundlegende Sicherheitsfunktionen wie z.B. ein Kurzschlussschutz
Ausgang sowie ein Überhitzungsschutz. Es steht ein Ladekanal zur Verfügung, dessen
Bedienung jeweils über ein LC-Display und mit vier Bedientasten erfolgt. Die einstellbaren
Ladeströme liegen in einem Bereich von 0,1 - 6,0 A, wobei auch das Aufladen von Li-HV-Akkus
von diesem Ladegerät unterstützt wird.
Der Ladestrom kann zwischen 0,1 A und 6,0 A eingestellt werden (abhängig von der Zellenzahl/
Akkuspannung). Der Entladestrom kann zwischen 0,1 A und 2,0 A eingestellt werden (abhängig
von der Zellenzahl/Akkuspannung). Die maximale Entladeleistung beträgt 10 W.
Das Ladegerät bietet außerdem einen Anschluss für einen externen Temperaturfühler (nicht im
Lieferumfang, als Zubehör bestellbar) zur Akkuüberwachung. Für mehrzellige Lithium-Akkus
ist für den Ausgang ein Balancer integriert.
Das Ladegerät verfügt über ein eingebautes Netzteil, so dass der Betrieb an der Netzspannung
(100 - 240 V/AC, 50/60 Hz) über ein mitgeliefertes Netzkabel möglich ist.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt
mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder
verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben,
kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung
Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die
Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur
zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind, Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• Ladegerät
• Bedienungsanleitung auf CD
• Netzkabel
• 1 x T-zu-Bananenstecker-Kabel
• Sicherheitshinweise
Aktuelle Bedienungsanleitungen
Die vollständige Bedienungsanleitung zu diesem Produkt finden Sie auf
unserer Website.
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/
downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen
Sie die Anweisungen auf der Webseite.
Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesund-
heit besteht, z.B. durch einen elektrischen Schlag.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in
dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Be-
dienung gegeben werden sollen.
Das Produkt darf nur in trockenen, geschlossenen Innenräumen verwendet und
betrieben werden. Das Produkt darf nicht feucht oder nass werden, es besteht Leb-
ensgefahr durch einen elektrischen Schlag!
Dieses Symbol erinnert Sie daran, die zum Produkt gehörende Bedienungsanlei-
tung zu lesen.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und
die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung
nicht befolgen, übernehmen wir für dadurch resultierende Personen-/
Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die
Gewährleistung/Garantie.
a) Allgemein
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht,
starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen,
am
Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere
Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
Sicherheit oder den Anschluss des Produkts haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von
einem Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht
beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder
an andere Fachleute.
b) Angeschlossene Geräte
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der
übrigen Geräte, an die das Produkt angeschlossen wird.
c) Aufstellort
• Das Produkt darf nur in trockenen, geschlossenen Innenräumen betrieben werden.
Das Produkt darf nicht feucht oder nass werden, es besteht bei Netzanschluss die
Gefahr eines lebensgefährlichen elektrischen Schlages!
• Wählen Sie für das Ladegerät einen stabilen, ebenen, sauberen, ausreichend
großen Standort.
• Stellen Sie das Ladegerät niemals auf eine brennbare Fläche (z.B. Teppich,
Autositz oder eine Tischdecke). Verwenden Sie immer eine geeignete nicht
brennbare, hitzefeste Unterlage. Halten Sie das Ladegerät fern von brennbaren
oder leicht entzündlichen Materialien (z.B. Vorhängen).
• Die Lüftungsöffnungen an der Unterseite des Ladegerätes müssen immer frei
bleiben und dürfen nicht blockiert werden.
• Stellen Sie sicher, dass das Kabel nicht gequetscht oder durch scharfe Kanten
beschädigt wird. Verlegen Sie das Anschlusskabel so, dass niemand darüber
stolpern kann.
• Stellen Sie das Ladegerät nicht ohne geeigneten Schutz auf wertvolle
Möbeloberflächen. Andernfalls sind Kratzspuren, Druckstellen oder Verfärbungen
möglich.
d) Elektrische Sicherheit
• Das Gerät ist in Schutzklasse II aufgebaut. Als Spannungsquelle darf nur
eine ordnungsgemäße Netzsteckdose (230 V/AC, 50 Hz) des öffentlichen
Versorgungsnetzes verwendet werden.
• Gießen Sie nie Flüssigkeiten über elektrische Geräte aus und stellen Sie keine mit
Flüssigkeit gefüllten Gegenstände neben das Gerät. Sollte dennoch Flüssigkeit
oder ein Gegenstand ins Geräteinnere gelangt sein, schalten Sie in einem solchen
Fall die zugehörige Netzsteckdose stromlos (z.B. Sicherungsautomat abschalten)
und ziehen Sie danach den Netzstecker aus der Netzsteckdose. Das Produkt darf
danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.
• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in
einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser
kann unter Umständen das Produkt zerstören. Lassen Sie das Produkt zuerst auf
Zimmertemperatur kommen, bevor es angeschlossen und verwendet wird. Dies
kann u.U. mehrere Stunden dauern.
• Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht
zugänglich sein.
• Ziehen Sie Netzstecker nie an der Leitung aus der Steckdose, ziehen Sie sie
immer nur an den dafür vorgesehenen Griffflächen aus der Netzsteckdose.
• Ziehen Sie bei längerer Nichtbenutzung den Netzstecker aus der Netzsteckdose.
• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer den Netzstecker
aus der Netzsteckdose.
