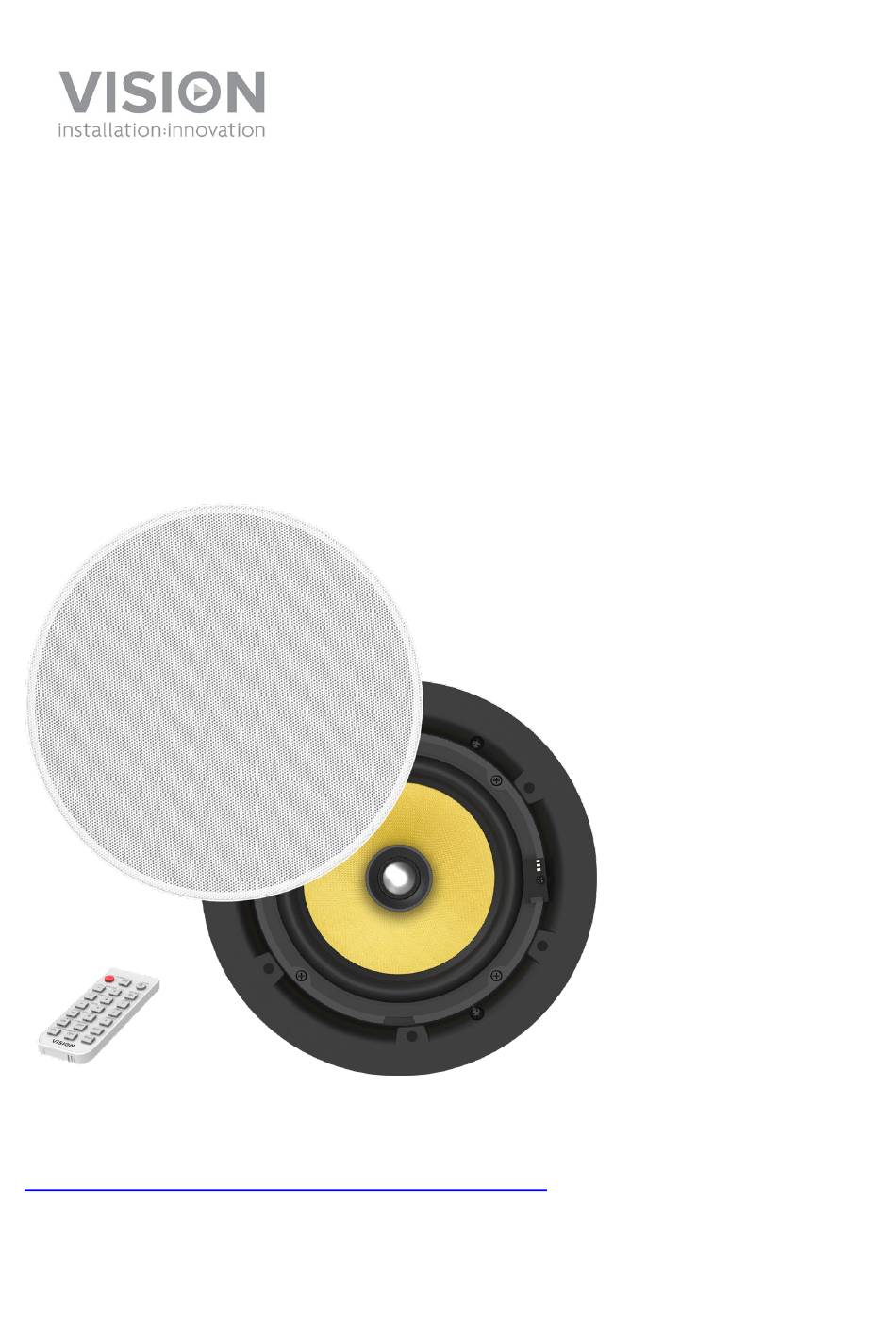

- Seite 1 CS-1800P AKTIVLAUTSPRECHER BEDIENUNGSANLEITUNG www.visionaudiovisual.com/de/cs-1900p CS-1900P_manual_de.doc...
-
Seite 2: Konformitätserklärung
WARNUNG: UM EINEN BRAND ODER EINEN STROMSCHLAG ZU VERMEIDEN, SETZEN SIE DAS GERÄT NIEMALS REGEN ODER FEUCHTIGKEIT AUS. Alle Produkte werden von Vision entwickelt und in die EU importiert. Vision ist eine 100%-ige Tochter der Azlan Logistics Ltd., eingetragen in England unter Nr. 04625566 mit Geschäftssitz Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH. - Seite 3 URSPRUNGSERKLÄRUNG Alle Vision-Produkte werden in der Volksrepublik China (VR China) hergestellt. NUR ORTSÜBLICHE AC-STECKDOSEN VERWENDEN Wenn das Gerät an eine Steckdose mit höherer Spannung angeschlossen wird, kann diese einen Brand verursachen. NETZKABEL VORSICHTIG BEHANDELN Den Stecker nicht durch Ziehen am Kabel trennen; immer am Stecker aus der Steckdose ziehen.
- Seite 4 LUFTFEUCHTIGKEIT Diese Lautsprecher sind nicht wasserfest und daher nicht für Bereiche mit hoher Luftfeuchtigkeit geeignet. ANSCHLÜSSE Master-Lautsprecher Netzeingang Lautsprecherausgang RS-232 D-Sub, 9-polig EINGANG IR-Empfänger-Schalter Kettenschaltung 3,5-mm-Miniklinke AUSGANG Hochpegeleingang Kettenschaltung 2-Cinch und Minijack 3,5-mm-Miniklinke summiert Mini-USB für BT-Einrichtung SW2-Taste für BT-Einrichtung CS-1900P_manual_de.doc...
-
Seite 5: Lautsprecherkabel
LAUTSPRECHERKABEL Ein Lautsprecherkabel gehört zum Lieferumfang, um Master und Slave zu verbinden. Andere ungeschirmte Lautsprecherkabel mit einem Mindestquerschnitt von 0,75 mm können verwendet werden. DIE GARANTIE ERLISCHT, WENN EIN UNGEEIGNETES ABGESCHIRMTES KABEL VERWENDET WIRD, Z. B. CINCH- ODER MINIKLINKEN-KABEL. IR-EMPFÄNGER-SCHALTER FRONT (VORDERSEITE) –... -
Seite 6: Automatischer Ruhemodus
AUTOMATISCHER RUHEMODUS Die Lautsprecher werden nach 10 Minuten Inaktivität in den Ruhemodus geschaltet. • Bluetooth-Gerät NICHT GEKOPPELT, wenn in den Ruhemodus geschaltet wird: o werden aktiviert, wenn ein Gerät gekoppelt wird oder Audio über den Hochpegeleingang abgespielt wird. Bluetooth-Gerät GEKOPPELT, wenn in den Ruhemodus geschaltet wird: •... - Seite 7 FERNBEDIENUNG POWER (NETZ) Ein / Aus INPUT SELECT (EINGANGSWAHLSCHALTER) Bluetooth / (verkabelter) Hochpegeleingang RESET (ZURÜCKSETZEN) Ton auf Werkseinstellung zurücksetzen BLUETOOTH PRIORITY (BLUETOOTH-PRIORITÄT) schaltet automatisch um, wenn BT-Gerät gekoppelt wird AUTO STANDBY (AUTOMATISCHER RUHEMODUS) aktivieren oder deaktivieren MUTE (STUMMSCHALTUNG) TONE (TON) Höhen- und Bassregler VOLUME (LAUTSTÄRKE) BLUETOOTH aktivieren oder deaktivieren 10.
-
Seite 8: Installation
INSTALLATION LÖCHER IN DECKENVERKLEIDUNG SCHNEIDEN: Einen Kreis um die mitgelieferte Pappschablone ziehen. Entlang der gekennzeichneten Linie schneiden. Lochdurchmesser 198 mm. HINWEIS: Können nur an einer abgehängten Decke angebracht werden. GITTER ENTFERNEN: Das Gitter von den Lautsprechern abnehmen. KLEMMEN LÖSEN: Dargestellte Schrauben lösen. Die Befestigungsklemmen nach innen drehen. -
Seite 9: Bluetooth-Eingang
BLUETOOTH-EINGANG STANDARD-PIN: 0000 Bei aktivierter „Bluetooth-Priorität“ schalten die Lautsprecher automatisch auf die Bluetooth- Quelle um, wenn ein Gerät gekoppelt ist. BLUETOOTH-GERÄTENAME UND PIN ÄNDERN BLUESUITE-SOFTWARE INSTALLIEREN https://visionaudiovisual.com/cs-1900p/ herunterladen (nur Windows) TELEFON MIT DEN LAUTSPRECHERN KOPPELN SW2-TASTE GEDRÜCKT HALTEN Loslassen, wenn die blaue LED erlischt. PC ÜBER EIN USB-KABEL (NICHT IM LIEFERUMFANG ENTHALTEN) MIT DEN LAUTSPRECHERN VERBINDEN. - Seite 10 „NAME“ IN FILTER EINGEBEN; ändern und danach auf Set (Übernehmen) klicken „FIX“ IN FILTER EINGEBEN; Die aktuelle PIN in diesem Beispiel ist unten dargestellt: PIN: 0 PIN ändern (letzte Ziffer aller Zifferngruppen), danach auf Set (Übernehmen) und Reset BC (BC zurücksetzen) klicken. CS-1900P_manual_de.doc...
- Seite 11 RS-232-CODES Das Produkt kann entweder durch die mitgelieferte Fernbedienung gesteuert werden oder durch ein professionelles AV-Steuersystem, das mit RS-232-Codes arbeitet. Baudrate: 9600 Stop-Bit: 1 Prüfziffer: keine Übertragungsintervall: mehr als 80 ms Empfangsformat: HEX Antwortformat: ASCII Pin 2 – Rx Pin 3 – Tx Pin 5 –...
- Seite 12 99 00 00 AUTOSTANDBY ON AUTOMATISCHER RUHEMODUS EIN 99 5C 5C AUTOSTANDBY OFF AUTOMATISCHER RUHEMODUS AUS 99 06 06 BT_ON_OFF Ein- /Ausschalter für Bluetooth 99 0A 0A MASTER_SLAVE Modustaste 99 A0 A0 Lautstärke Stufe 0 Minimum 99 A1 A1 Lautstärke Stufe 1 99 A2 A2 Lautstärke Stufe 2 99 A3 A3...
- Seite 13 99 BD BD Lautstärke Stufe 29 99 BE BE Lautstärke Stufe 30 99 BF BF Lautstärke Stufe 31 99 C0 C0 Lautstärke Stufe 32 99 C1 C1 Lautstärke Stufe 33 99 C2 C2 Lautstärke Stufe 34 99 C3 C3 Lautstärke Stufe 35 99 C4 C4 Lautstärke Stufe 36 Maximum...
- Seite 14 Rückgabecodes Hex- Rückgabe- Code Name Funktion Codes Anmerkungen 99 D0 D0 Lautsprecher- STANDBY Arbeitsstatus EIN/In Betrieb = 1 AUS/Ruhemodus = 0 99 D1 D1 Status Stummschaltung aus MUTE Stummschaltung Stummgeschaltet = 1 99 D2 D2 Status PT2314E_SELECT Eingangswahlschalter Bluetooth = 0 Line-Eingang = 1 99 D3 D3 Status...
- Seite 15 Beispiel 1 99 D0 D0 = Rückgabecodes Ruhemodus abrufen ASCII: 0 / HEX: 0X 00 = Aus ASCII: 1/ HEX: 0X 01 = Ein (X in der HEX-Zeichenfolge ist literal) Beispiel 2 99 D2 D2 = Eingangswahlschalter abrufen ASCII: 0 / HEX: 0X 00 = Bluetooth ASCII: 1 / HEX: 0X 01 = Line-Eingang Beispiel 3 Antwort...
- Seite 16 CS-1900P_manual_de.doc...
- Seite 17 Einige Produkte von Vision sind technisch äußerst kompliziert, weshalb eine Fehlersuche an allen Elementen der Anlage erforderlich ist, da die Fehlerursache möglicherweise nicht im Produkt von Vision liegt. Aus diesem Grund kann der Hersteller den Austausch eines Teils verweigern, wenn keine angemessene Beschreibung beigefügt wird.
