Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
Anweisung Nr.
Anweisung Nr.
Version
Version
31439220
31439220
1.5
1.5
IMG-274443
IMG-274443
© Volvo Car Corporation
Art.- Nr.
Art.- Nr.
9452379, 31260378
9452379, 31260378
Steckdose im Laderaum
Steckdose im Laderaum
Steckdose im Laderaum- 31439220 - V1.5
Seite 1 / 13
Werbung
Verwandte Anleitungen für Volvo 9452379
Inhaltszusammenfassung für Volvo 9452379
- Seite 1 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Anweisung Nr. Anweisung Nr. Version Version Art.- Nr. Art.- Nr. 31439220 31439220 9452379, 31260378 9452379, 31260378 Steckdose im Laderaum Steckdose im Laderaum IMG-274443 IMG-274443 © Volvo Car Corporation Steckdose im Laderaum- 31439220 - V1.5...
- Seite 2 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Ausrüstung A0000162 IMG-239660 IMG-282889 IMG-391321 © Volvo Car Corporation Steckdose im Laderaum- 31439220 - V1.5 Seite 2 / 13...
-
Seite 3: Einführung
Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden EINFÜHRUNG Vor Beginn der Montage ist die gesamte Anweisung durchzulesen. Anmerkungen und Warnhinweise dienen Ihrer Sicherheit und einer Minimierung der Gefahr, dass Teile bei der Montage beschädigt werden. Vor Beginn der Montage ist sicherzustellen, dass alle in der Anweisung angegebenen Werkzeuge griffbereit sind. - Seite 4 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die hintere Deckenbeleuchtung vorsichtig abhebeln und den Steckverbinder trennen. IMG-268012 Die Schrauben, mit denen die Dachverkleidung befestigt ist, entfernen und diese vorsichtig abhebeln. Sie sitzt mit dreizehn Clips. IMG-268013 © Volvo Car Corporation Steckdose im Laderaum- 31439220 - V1.5...
- Seite 5 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die D-Säulenverkleidung vorsichtig an der Oberkante abhebeln und von der Seitenverkleidung (nach oben) abziehen. Sie ist mit vier Clips befestigt. IMG-274446 Die rechte Rückenlehne vorklappen. Das Sitzpolster auf der rechten Seite entfernen. Hierzu zuerst an der Oberkante nach vorn ziehen, bis sich die Haken (1) lösen.
- Seite 6 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die drei Schrauben an der Oberkante der Seitenverkleidung und der oberen Verkleidung entfernen. IMG-274449 Die obere Verkleidung vorsichtig von der Seitenverkleidung abziehen. Diese ist mit Clips an der Vorderkante und einem Führungszapfen an der Hinterkante befestigt.
- Seite 7 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die linke Seitenverkleidung durch Greifen der Oberkante und vorsichtiges Abziehen von der Karosserie und Hochheben entfernen. Sie ist mit sechs Clips befestigt. IMG-274451 Die rechte Seitenverkleidung hernehmen und in der oberen hinteren Ecke des unteren Teils das Loch für den elektrischen Anschluss aufbohren.

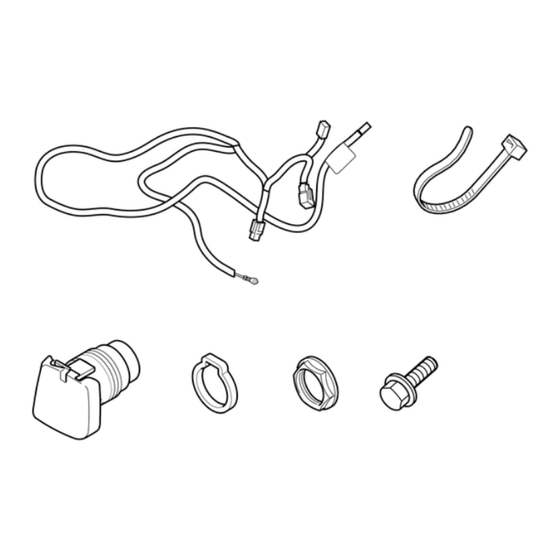

- Seite 8 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die Teile aus dem Satz entnehmen, Anschluss und Abstandstück anbringen und mit der Mutter festziehen. IMG-274453 Das vorverlegte Kabel mit 2-poligem Steckverbinder im hinteren Bereich des Radkastens ausfindig machen. IMG-274454 © Volvo Car Corporation Steckdose im Laderaum- 31439220 - V1.5...
- Seite 9 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Abbildung A Den 2-poligen Steckverbinder mit dem elektrischen Anschluss verbinden. Abbildung B Die Verkleidung anbringen. IMG-274455 IMG-274456 © Volvo Car Corporation Steckdose im Laderaum- 31439220 - V1.5 Seite 9 / 13...
- Seite 10 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden IMG-274457 IMG-274458 © Volvo Car Corporation Steckdose im Laderaum- 31439220 - V1.5 Seite 10 / 13...
- Seite 11 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden IMG-274459 IMG-274460 © Volvo Car Corporation Steckdose im Laderaum- 31439220 - V1.5 Seite 11 / 13...
- Seite 12 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Sicherstellen, dass der Flansch der Dichtleiste auf den Verkleidungen zu liegen kommt. IMG-282891 IMG-268118 © Volvo Car Corporation Steckdose im Laderaum- 31439220 - V1.5 Seite 12 / 13...
- Seite 13 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden IMG-268119 © Volvo Car Corporation Steckdose im Laderaum- 31439220 - V1.5 Seite 13 / 13...
