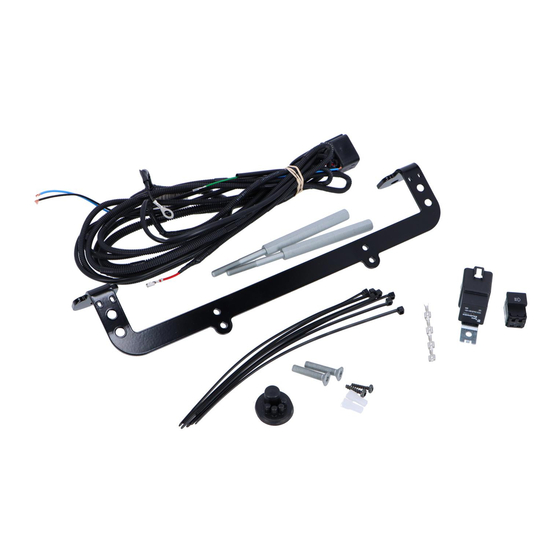

Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Anweisung Nr. Anweisung Nr. Version Version Art.- Nr. Art.- Nr. 31373825 31373825 9487111, 30796567 9487111, 30796567 Zusatzscheinwerfer, Montagesatz Zusatzscheinwerfer, Montagesatz IMG-286184 IMG-286184 Ausrüstung Ausrüstung IMG-242205 IMG-242205 A0000162 A0000162 IMG-239664 IMG-239664 IMG-239660 IMG-239660...
Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden EINFÜHRUNG Vor Beginn der Montage ist die gesamte Anweisung durchzulesen. Anmerkungen und Warnhinweise dienen Ihrer Sicherheit und einer Minimierung der Gefahr, dass Teile bei der Montage beschädigt werden. Vor Beginn der Montage ist sicherzustellen, dass alle in der Anweisung angegebenen Werkzeuge griffbereit sind.
Seite 6
Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden 200 mm (7 7/8 ") von der Mitte der Stoßstangenverkleidung nach außen messen und auf beiden Seiten auf den langen Klebebandstreifen übertragen. IMG-292945 An den Markierungen auf den Seiten mit dem vorgesehenen Bohrer Ø...
Seite 7
Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden 1. Durch die Stoßstangenverkleidung 2. Der stoßabsorbierede Teil 3. Der Aufprallträger Hinweis! Es ist wichtig, dass die Löcher waagerecht zum Fahrzeug gebohrt werden. IMG-286191 Einen Ø 22 mm (7/8 ") Dosenbohrer hernehmen und den Zentrumbohrer mit Klebeband auf ca.
Seite 8
Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die Löcher in der Stoßstangenverkleidung (1) und im stoßabsorbierenden Teil (2) auf beiden Seiten mit einem Ø 22 mm (7/8") Dosenbohrer aufbohren. Hinweis! Nicht durch den Aufprallbalken bohren. Die Klebebandstreifen entfernen. IMG-293015 Betrifft Fahrzeuge ohne Turbolader Die acht Schrauben vom Luftleitblech entfernen.
Seite 10
Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Das Luftleitblech lösen, damit auf beiden Seiten die Steckverbinder auf der Innenseite getrennt werden können. Die Steckverbinder samt Kabel von der rechten Seite des Luftleitblechs entfernen. IMG-286208 Den Kabelbaum und die Spülschläuche mit Clips von der linken Innenseite des Luftleitblechs lösen.
Seite 14
Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Den Innenkotflügel zurückbiegen. Steckverbinder und Waschflüssigkeitsschlauch zur Hochdruckwäsche der Scheinwerfer lösen. Ein Gefäß zum Auffangen der Waschflüssigkeit unterstellen oder den Auslass der Spülpumpe verschließen. IMG-286247 Den Innenkotflügel zurückbiegen. Den Steckverbinder auf der Innenseite des Luftleitbleches lösen.
Seite 15
Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Tipp Der folgende Schritt ist von zwei Personen auszuführen. Die Stirnwand der Stoßstangenverkleidung von den Rasten auf beiden Seiten lösen (kleine Abbildung). Die Stirnwände vorsichtig abziehen. Diese sind mit zwei Clips am vorderen Kotflügel und mit drei Clips unter dem Scheinwerfer befestigt.
Seite 20
Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Um die Verlegung der Leitungen zu erleichtern, rote Leitung (1) und die längeren Zusatzscheinwerferleitungen, schwarz und blau (2), mit Klebeband umwickeln. Die letzte Umwickelung mit Klebeband ist an den kürzeren Enden der Zusatzscheinwerferleitungen (3) anzubringen.
Seite 23
Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die mit Klebeband verbundenen Kabel, schwarz und blau, durch die breiteren Öffnungen im Grill (1) herausziehen. Das rote Kabel wird am linken Scheinwerfer verlegt (2). Die Leitungen mit Hilfe eines Drahtseils oder Drahts ziehen.
Seite 24
Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die Abbildung zeigt eine schematische Darstellung des Anschlusses von Zusatzscheinwerfern. Für eine komplette Anleitung siehe separate Anweisung. Die Kabel durch das Leuchtengehäuse ziehen. Kabelschuhe an beiden Kabeln anbringen. Das blaue Kabel (BL) zur Vermeidung von Kurzschlüssen mit einem Buchsenisolator versehen.
Seite 28
Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Den linken Sicherungshalter umdrehen. Das rote Kabel (RD) an Position 28 anbringen. IMG-235924 Die gelösten Teile in umgekehrter Reihenfolge wieder montieren. Hinweis! Sicherstellen, dass Führungen und Gummidichtungen richtig positioniert sind und dass die Kabel nicht eingeklemmt werden.
Seite 30
Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die Dichtleiste an der Vorderkante der Türöffnung lösen. IMG-222267 Hinweis! Die vordere obere Schwellerzierverkleidung muss als Einheit abmontiert und montiert werden. Die Schwellerverkleidung mit Hilfe eines Falzbeins nach hinten ziehen, so dass sich die zwei Clipse lösen.
Seite 34
Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Den Steckverbinder von der Lampe der Handschuhfachbeleuchtung lösen, dieser sitzt u.U. recht fest. IMG-295946 Die sechs Schrauben entfernen. Das Handschuhfach ein Stück herausziehen und bei Bedarf den Steckverbinder des SIM-Kartenhalters auf der Rückseite trennen.
Seite 35
Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die Matte zur Seite klappen. In der dicken Isoliermatte einen Schnitt anbringen, angefangen in Höhe des blauen Steckverbinders am Zentralen Elektronikmodul (CEM) und gerade nach unten verlaufend. Die Isoliermatte zur Seite klappen, um an die Durchführung zu gelangen.
Seite 37
Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Eine kleine Gummitülle von der neuen Gummidurchführung abschneiden und das Kabel durchziehen. Das Kabel in den Fahrzeuginnenraum ziehen. Die Gummidurchführung anbringen. Das Motorschutzblech und die Abdeckung wieder anbringen. IMG-235950 Den grünen Steckverbinder von der zentralen Elektroniksteuerungseinheit (CEM) lösen.
Seite 39
Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Das grüne Kabel (GN) in Position 8 anschließen. Die Verriegelung anbringen. Die Abdeckung wieder anbringen. Den Steckverbinder wieder anbringen. Die Matte zurückschlagen. IMG-338140 Das Handschuhfach hernehmen und ggf. den Steckverbinder an den SIM-Kartenhalter anschließen.
Seite 53
Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Betrifft alle Fahrzeuge Die Verkleidung der Mittelkonsole vorsichtig abhebeln. Mit den Seiten der hinteren Kante beginnen. Diese ist mit zwei Clips an den Längsseiten und mit vier Clips um die Verkleidung des Schalthebels herum sowie mit zwei Rasten oben befestigt.
Seite 54
Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Den Steckverbinder vom Tastenfeld lösen. IMG-299584 Die vier Schrauben, die das Steuergerät der Klimatisierungsanlage (CCM) halten, entfernen. Etwas herausziehen und den grünen Steckverbinder an der unteren Kante lösen. Die Verriegelung des Steckverbinders sitzt auf der Rückseite.
Seite 58
Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die Verkleidung samt Steuergerät der Klimatisierungsanlage (CCM) hernehmen und die Kabel in die Tunnelkonsole nach unten führen. Die Verkleidung an der oberen Kante positionieren und mit den Clips an der hinteren Kante festdrücken.
Seite 64
Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die obere Verkleidung festdrücken. Sicherstellen, dass alle Luftdüsen in die Luftkanäle im Armaturenbrett korrekt eingeführt werden und dass alle Clips und Rasten greifen. IMG-282569 Die Minusleitung der Batterie wieder anschließen Den Zündschlüssel in Stellung II drehen.
