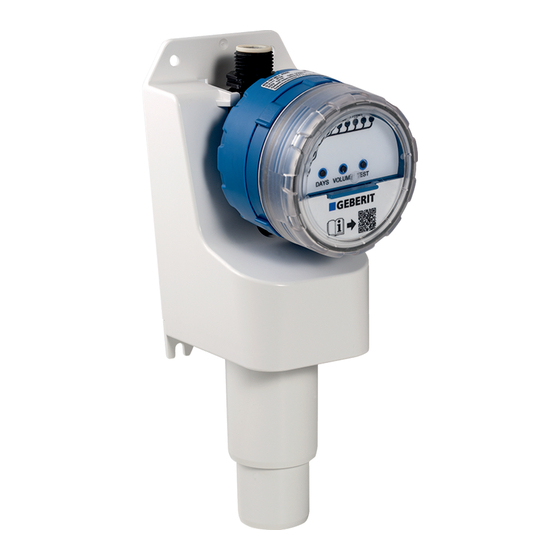

Geberit Rapid 616.290.00.1 Betriebsanleitung

Hygienespülung
Vorschau ausblenden Andere Handbücher für Rapid 616.290.00.1:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

OPERATION MANUAL
BETRIEBSANLEITUNG
MANUEL DʼUTILISATION
ISTRUZIONI DI FUNZIONAMENTO
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Geberit Rapid 616.290.00.1

Inhaltszusammenfassung für Geberit Rapid 616.290.00.1

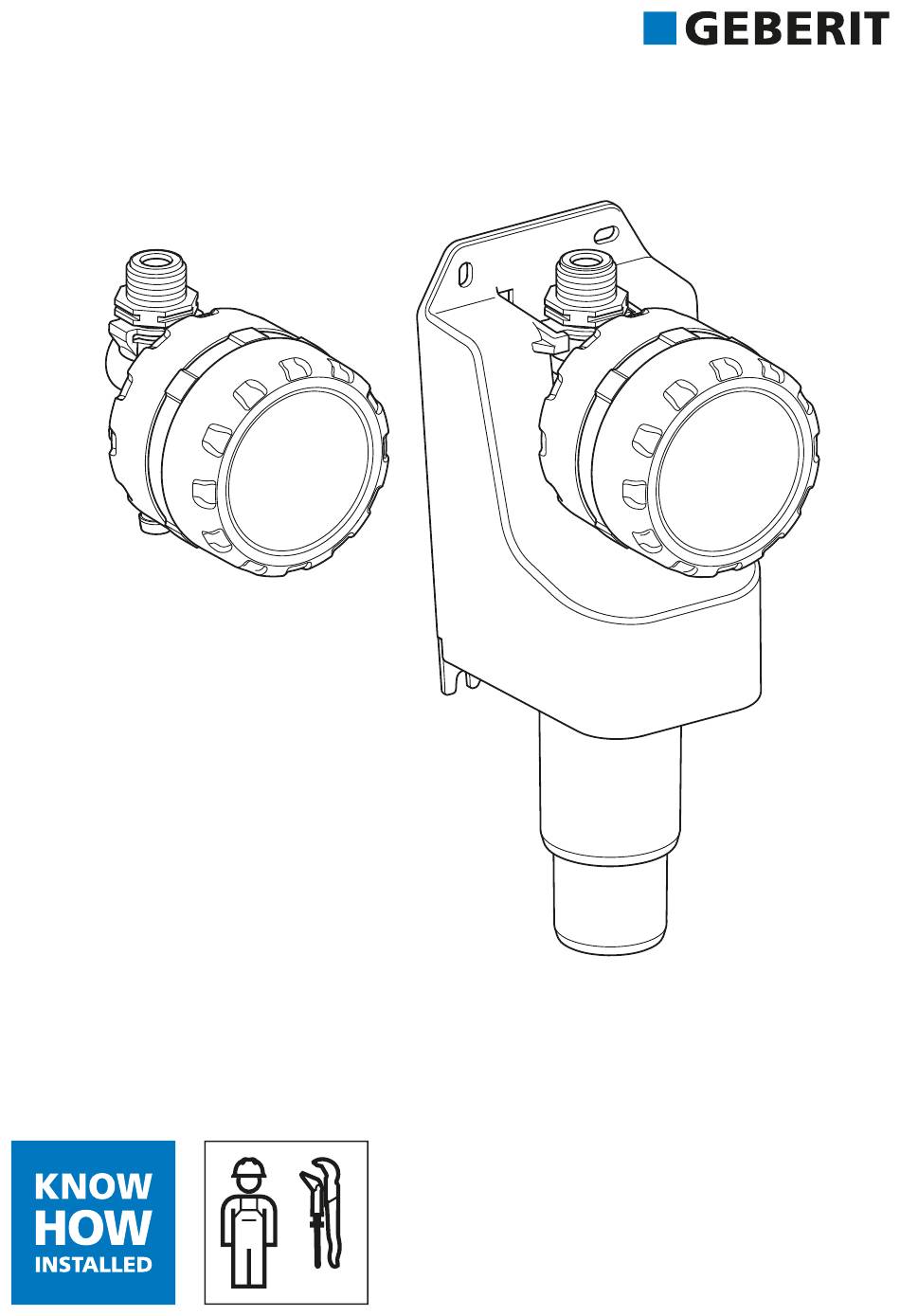

  • Seite 1 OPERATION MANUAL BETRIEBSANLEITUNG MANUEL DʼUTILISATION ISTRUZIONI DI FUNZIONAMENTO...
  • Seite 3 Deutsch ................English.................. Français................Italiano.................. Nederlands................Español ................Polski ..................Čeština ................. Slovenščina ................. 7699949963-1 © 01-2021 970.123.00.0(00)

  • Seite 4: Bestimmungsgemässe Verwendung

    Geberit Hygienespülungen sind zum automati- schen, periodischen Wasseraustausch in Trink- wasserinstallationen bestimmt. Jede andere Ver- wendung gilt als nicht bestimmungsgemäss. Geberit übernimmt keine Haftung für die Folgen aus nicht bestimmungsgemässer Verwendung. Allgemeine Sicherheitshinweise • Bedienung, Pflege und Instandhaltung dürfen nur so weit durch den Betreiber ausgeführt wer- den wie in dieser Betriebsanleitung beschrieben.

  • Seite 5: Sicherheitshinweise Für Hygienespülung Rapid Mit Siphon

    Direkte Sonneneinstrahlung kann den Deckel der Steuereinheit verfärben. Sicherheitshinweise für Hygienespülung Rapid mit Siphon • Geberit Hygienespülung Rapid nur in vertikaler Position betreiben. • Geberit Hygienespülung Rapid mit 4 Befesti- gungsschrauben an der Wand fixieren. • Keinen zusätzlichen Siphon in die Abwasserlei- tung einbauen.
  • Seite 6 Sicherheitshinweise für Geberit Steuerein- heit für Hygienespülung Rapid • Steuereinheit nur an eine fest montierte Versor- gungsleitung anschliessen. • Steuereinheit nicht in Wasser tauchen. • Zwischen Auslauf und Abwasserleitung einen Abstand von mindestens 20 mm vorsehen (freier Auslauf gemäss DIN EN 1717:2011-08).

  • Seite 7: Produktbeschreibung

    Produktbeschreibung Aufbau Geberit Hygienespülung Rapid Abbildung 1: Geberit Hygienespülung Rapid Korbfilter Steuereinheit Bedienfeld Batterie Deckel des Batteriefachs Deckel der Steuereinheit Gehäuse Überlauf Siphon Unterteil Siphon Oberteil 7699949963-1 © 01-2021 970.123.00.0(00)

  • Seite 8: Aufbau Geberit Steuereinheit Für Hygienespülung Rapid

    Aufbau Geberit Steuereinheit für Hygienespülung Rapid Abbildung 2: Geberit Steuereinheit für Hygienespülung Rapid Korbfilter Steuereinheit Bedienfeld Batterie Deckel des Batteriefachs Deckel der Steuereinheit Auslauf 7699949963-1 © 01-2021 970.123.00.0(00)

  • Seite 9: Technische Daten

    Technische Daten Schutzart IPX4 Betriebsspannung 9 V DC Batterietyp Alkali-Batterie 6LR61 (9 V) Lebensdauer der Batterie bei > 1,5 Jahre Spülintervall = 1 Tag Fliessdruck 0,2–10 bar Betriebstemperatur 0–70 °C Spülleistung 3 l/min Spülvolumen Werkseinstellung 3 l Spülvolumen Einstellbereich 1–20 l Spülintervall Werkseinstellung 72 h Wasserverbrauch pro Jahr Bei einem Spülvolumen von 3 l pro Spülung ergibt sich folgender...

  • Seite 10: Bedienung

    Bedienung Bedienfeld Symbol Funktion Anzeige des Spülintervalls: <DAYS> • 1 Tag (spült jeden Tag) <1–7> • 3 Tage (spült alle 3 Tage) • 7 Tage (spült alle 7 Tage) Anzeige des Spülvolumens: <VOLUME (LITRE)> • 1 l (spült 1 l pro Spülung) – <1–20> • 20 l (spült 20 l pro Spülung) Spülintervall einstellen.

  • Seite 11: Standby-Modus

    Stand-by-Modus Das Bedienfeld der Geberit Hygienespülung Rapid wechselt nach ca. 2 Minuten ohne Aktivität in den Stand-by-Modus. Dabei erlö- schen alle LEDs. 1. Zum Aufwecken aus dem Stand-by-Modus eine beliebige Taste drücken. Die aktuellen Einstellungen werden angezeigt. 2. Zum Ausführen der gewünschten Funktion die entsprechende Taste drücken.

  • Seite 12: Spülvolumen Einstellen

    Tabelle 1: Ermittlung des Spülvolumens Rohrlänge [m] Spülvolumen [l] DN12 DN15 DN20 Tabelle 2: Empfohlene Rohrdimensionen Rohrleitungssys- DN 12 DN 15 DN 20 [mm] [mm] [mm] Geberit Mapress 15 x 1,0 18 x 1,0 22 x 1,2 Geberit Mepla 16 x 2,25 20 x 2,5 26 x 3,0 Geberit PushFit 16 x 2,0 20 x 2,0 25 x 2,5 Geberit Volex 16 x 2,0 20 x 2,0...
  • Seite 13 Spülvolumen einstellen: ▶ Taste <VOLUME> wiederholt drücken, bis die LED mit dem gewünschten Spülvolumen leuchtet. Ergebnis ✓ Die Einstellungen sind gespeichert. ✓ Das Spülintervall startet ab dem Zeitpunkt der Einstel- lungen. Die erste Spülung wird nach Ablauf des Spülin- tervalls ausgelöst. •...

  • Seite 14: Spülintervall Einstellen

    Spülintervall einstellen Die folgende Tabelle dient zur Ermittlung des Spülintervalls. Werk- seitig ist ein Spülintervall von 3 Tagen eingestellt. Tabelle 3: Ermittlung des Spülintervalls Mindestanforderungen nach Spülintervall [Tage] DIN EN 806-4:2010-06 VDI/DVGW 6023:2013-04 Erhöhte Anforderungen 7699949963-1 © 01-2021 970.123.00.0(00)
  • Seite 15 Spülintervall einstellen: ▶ Taste <DAYS> wiederholt drücken, bis die LED mit dem gewünschten Spülintervall leuchtet. Ergebnis ✓ Die Einstellungen sind gespeichert. ✓ Das Spülintervall startet ab dem Zeitpunkt der Einstel- lungen. Die erste Spülung wird nach Ablauf des Spülin- tervalls ausgelöst. •...

  • Seite 16: Eingestelltes Spülvolumen Überprüfen

    Eingestelltes Spülvolumen überprüfen ▶ Taste <TEST> für 1 Sekunde drücken. ✓ Das Magnetventil öffnet, und es fliesst Wasser. ✓ Das Magnetventil schliesst automatisch, wenn das ein- gestellte Spülvolumen erreicht ist. Das Spülvolumen kann wie folgt bestimmt werden: Spülvolumen = Öffnungszeit des Magnetventils • Spülleistung Die Spülleistung beträgt 3 l/min.

  • Seite 17: Störungen Beheben

    Störungen beheben Störung Ursache Behebung ▶ blinkt alle Batterie ersetzen. → Batterie fast ver- 2 Sekunden, Siehe „Batterie ersetzen“, braucht keine Spülaus- Seite 20. lösung. ▶ Taste <TEST> drücken. Steuereinheit im Steuereinheit zeigt aktu- Stand-by-Modus elle Einstellungen an. Keine LED ▶ Taste <TEST> drücken. leuchtet.
  • Seite 18 Fachkraft kontaktieren. heit defekt Wenn die Batterie fast verbraucht ist, finden keine Spülauslösungen mehr statt. Fachkräfte finden weitere Informationen zur Störungs- behebung in der Instandhaltungsanleitung 970.124.00.0 auf der Website der jeweiligen Geberit Vertriebsgesellschaft oder unter nebenstehendem QR-Code. 7699949963-1 © 01-2021 970.123.00.0(00)

  • Seite 19: Wartung

    Instandhaltung Funktionsprüfung Empfehlung: Nachfolgend beschriebene Funktionsprüfung regel- mässig durchführen. Tätigkeit Resultat Aktion ▶ Falls LED blinkt, Batterie erset- – zen. → Siehe überprüfen. „Batterie ersetzen“, Seite 20. ▶ Falls keine LED Steuereinheit zeigt leuchtet, Batterie Taste <TEST> aktuelle Einstellungen ersetzen. → Siehe drücken.

  • Seite 20: Batterie Ersetzen

    Batterie ersetzen Wasserzufuhr schliessen. Deckel der Steuereinheit öffnen. 7699949963-1 © 01-2021 970.123.00.0(00)
  • Seite 21 Deckel des Batteriefachs öffnen. 7699949963-1 © 01-2021 970.123.00.0(00)
  • Seite 22 Batterie entnehmen und entsorgen. 7699949963-1 © 01-2021 970.123.00.0(00)
  • Seite 23 Neue Batterie einsetzen. 7699949963-1 © 01-2021 970.123.00.0(00)
  • Seite 24 Deckel des Batteriefachs schliessen. Wasserzufuhr öffnen. 7699949963-1 © 01-2021 970.123.00.0(00)
  • Seite 25 Spülauslösung testen. Mit Taste <TEST> Magnetventil öffnen. 7699949963-1 © 01-2021 970.123.00.0(00)
  • Seite 26 Mit Taste <TEST> Magnetventil schliessen. Die Geberit Hygienespülung Rapid arbeitet jetzt mit Werkseinstellungen. Falls erforderlich, Spülvolumen und Spülzeit erneut einstellen. → Siehe „Spülvolumen einstellen“, Seite 12 und „Spülintervall einstellen“, Seite 14. 7699949963-1 © 01-2021 970.123.00.0(00)
  • Seite 27 Deckel der Steuereinheit schliessen. 7699949963-1 © 01-2021 970.123.00.0(00)

  • Seite 28: Entsorgung Von Elektro- Und Elektronik-Altgeräten

    Altgeräte zurückzunehmen und fachgerecht zu entsorgen. Das Symbol gibt an, dass das Produkt nicht zusammen mit dem Rest- müll entsorgt werden darf. Altgeräte sind zur fachgerechten Entsor- gung direkt an Geberit zurückzugeben. Adressen der Annahmestel- len können bei der zuständigen Geberit Vertriebsgesellschaft erfragt werden.
