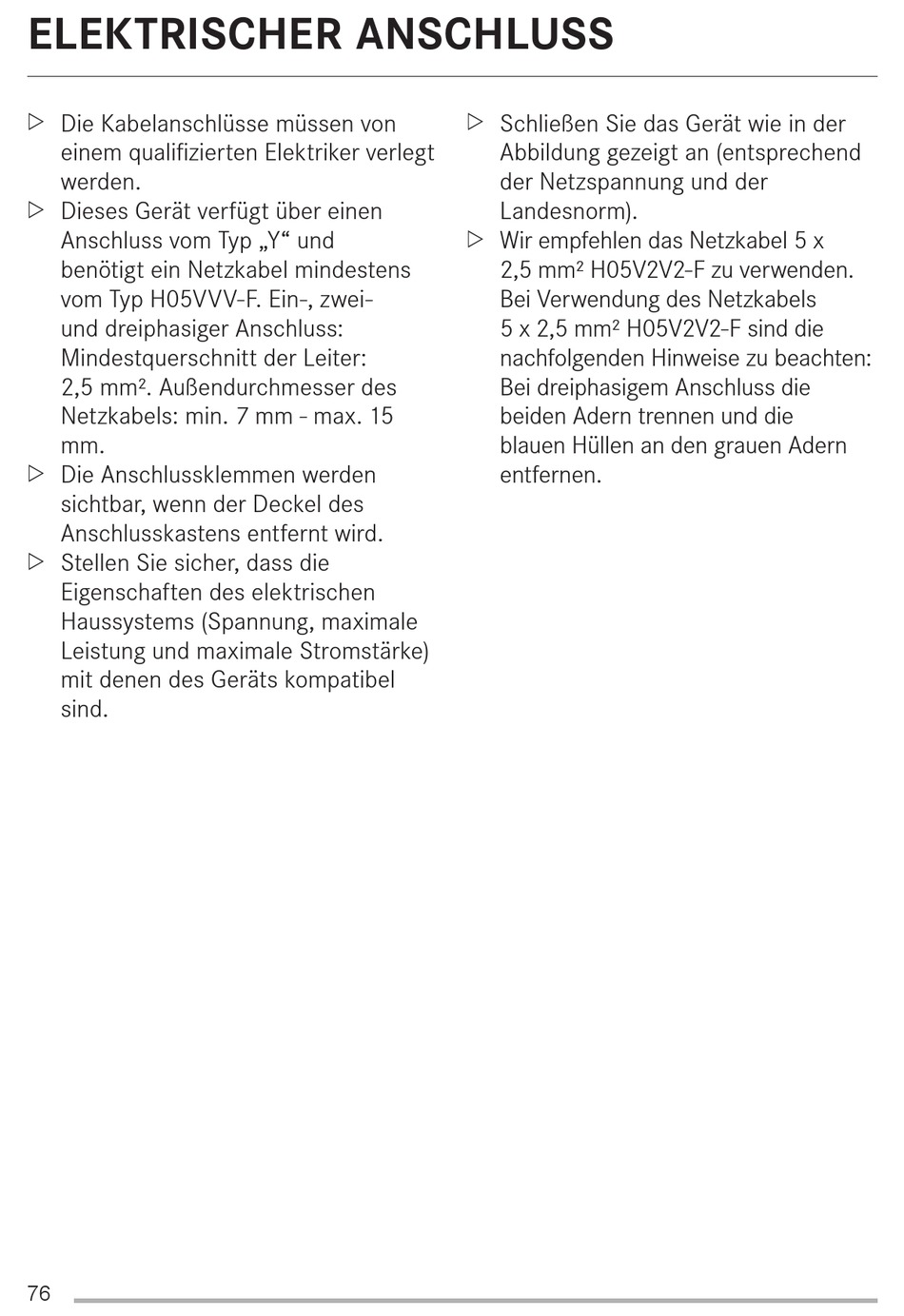

ELEKTRISCHER ANSCHLUSS
Die Kabelanschlüsse müssen von
Z
X
einem qualifizierten Elektriker verlegt
werden.
Dieses Gerät verfügt über einen
Z
X
Anschluss vom Typ „Y" und
benötigt ein Netzkabel mindestens
vom Typ H05VVV-F. Ein-, zwei-
und dreiphasiger Anschluss:
Mindestquerschnitt der Leiter:
2,5 mm². Außendurchmesser des
Netzkabels: min. 7 mm - max. 15
mm.
Die Anschlussklemmen werden
Z
X
sichtbar, wenn der Deckel des
Anschlusskastens entfernt wird.
Stellen Sie sicher, dass die
Z
X
Eigenschaften des elektrischen
Haussystems (Spannung, maximale
Leistung und maximale Stromstärke)
mit denen des Geräts kompatibel
sind.
76
Schließen Sie das Gerät wie in der
Z
X
Abbildung gezeigt an (entsprechend
der Netzspannung und der
Landesnorm).
Wir empfehlen das Netzkabel 5 x
Z
X
2,5 mm² H05V2V2-F zu verwenden.
Bei Verwendung des Netzkabels
5 x 2,5 mm² H05V2V2-F sind die
nachfolgenden Hinweise zu beachten:
Bei dreiphasigem Anschluss die
beiden Adern trennen und die
blauen Hüllen an den grauen Adern
entfernen.
