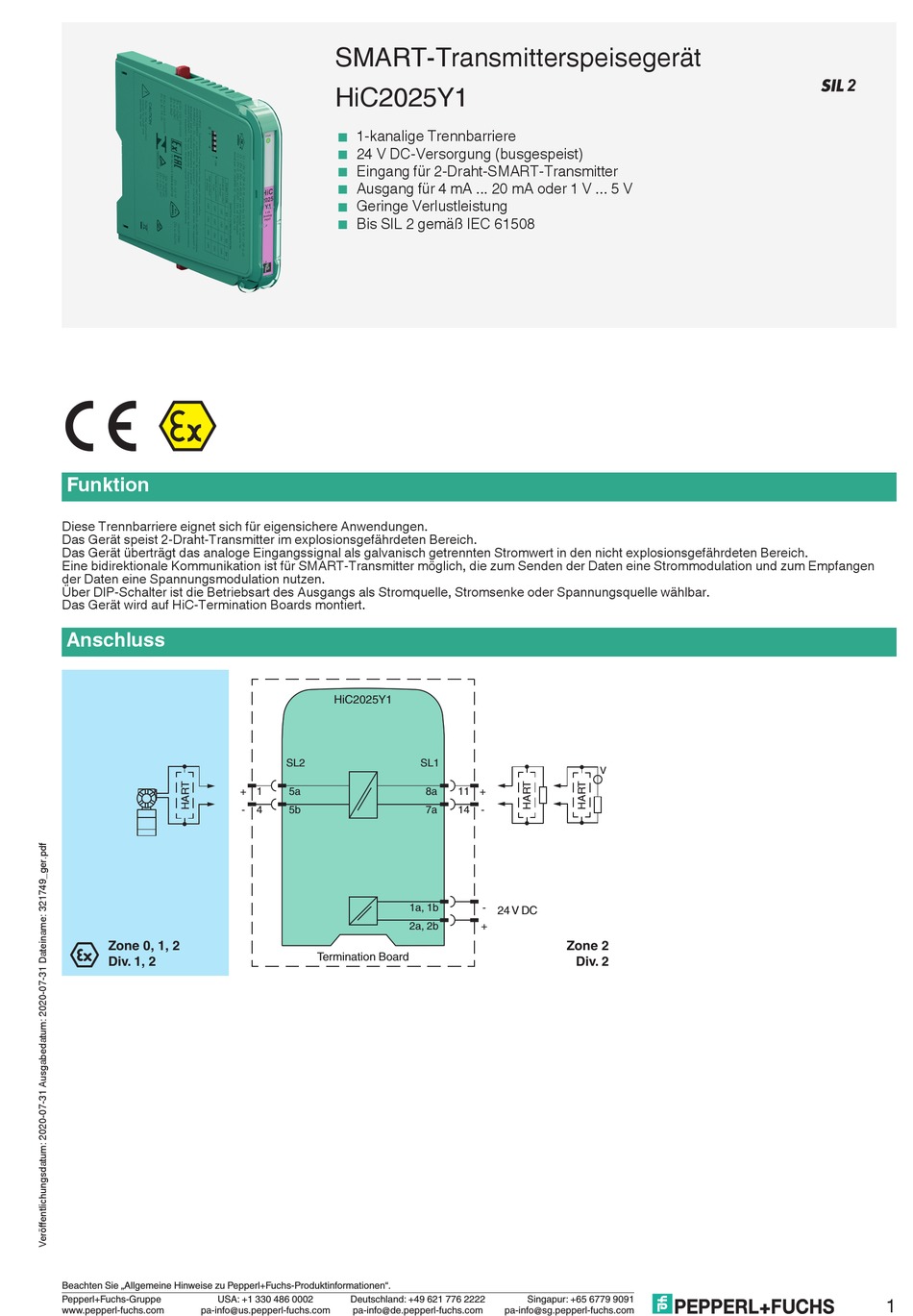

Pepperl+Fuchs HiC2025Y1 Bedienungsanleitung

Funktion
Diese Trennbarriere eignet sich für eigensichere Anwendungen.
Das Gerät speist 2-Draht-Transmitter im explosionsgefährdeten Bereich.
Das Gerät überträgt das analoge Eingangssignal als galvanisch getrennten Stromwert in den nicht explosionsgefährdeten Bereich.
Eine bidirektionale Kommunikation ist für SMART-Transmitter möglich, die zum Senden der Daten eine Strommodulation und zum Empfangen
der Daten eine Spannungsmodulation nutzen.
Über DIP-Schalter ist die Betriebsart des Ausgangs als Stromquelle, Stromsenke oder Spannungsquelle wählbar.
Das Gerät wird auf HiC-Termination Boards montiert.
Anschluss
Zone 0, 1, 2
Div. 1, 2
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe USA: +1 330 486 0002
www.pepperl-fuchs.com pa-info@us.pepperl-fuchs.com
SMART-Transmitterspeisegerät
HiC2025Y1
< 1-kanalige Trennbarriere
< 24 V DC-Versorgung (busgespeist)
<
Eingang für 2-Draht-SMART-Transmitter
<
Ausgang für 4 mA ... 20 mA oder 1 V ... 5 V
<
Geringe Verlustleistung
< Bis SIL 2 gemäß IEC 61508
HiC2025Y1
SL2
+ 1 5a
- 4 5b
1a, 1b
2a, 2b
Termination Board
Deutschland: +49 621 776 2222
pa-info@de.pepperl-fuchs.com
SL1
8a 11 +
7a 14 -
-
24 V DC
+
Zone 2
Div. 2
Singapur: +65 6779 9091
pa-info@sg.pepperl-fuchs.com
V
2
1
