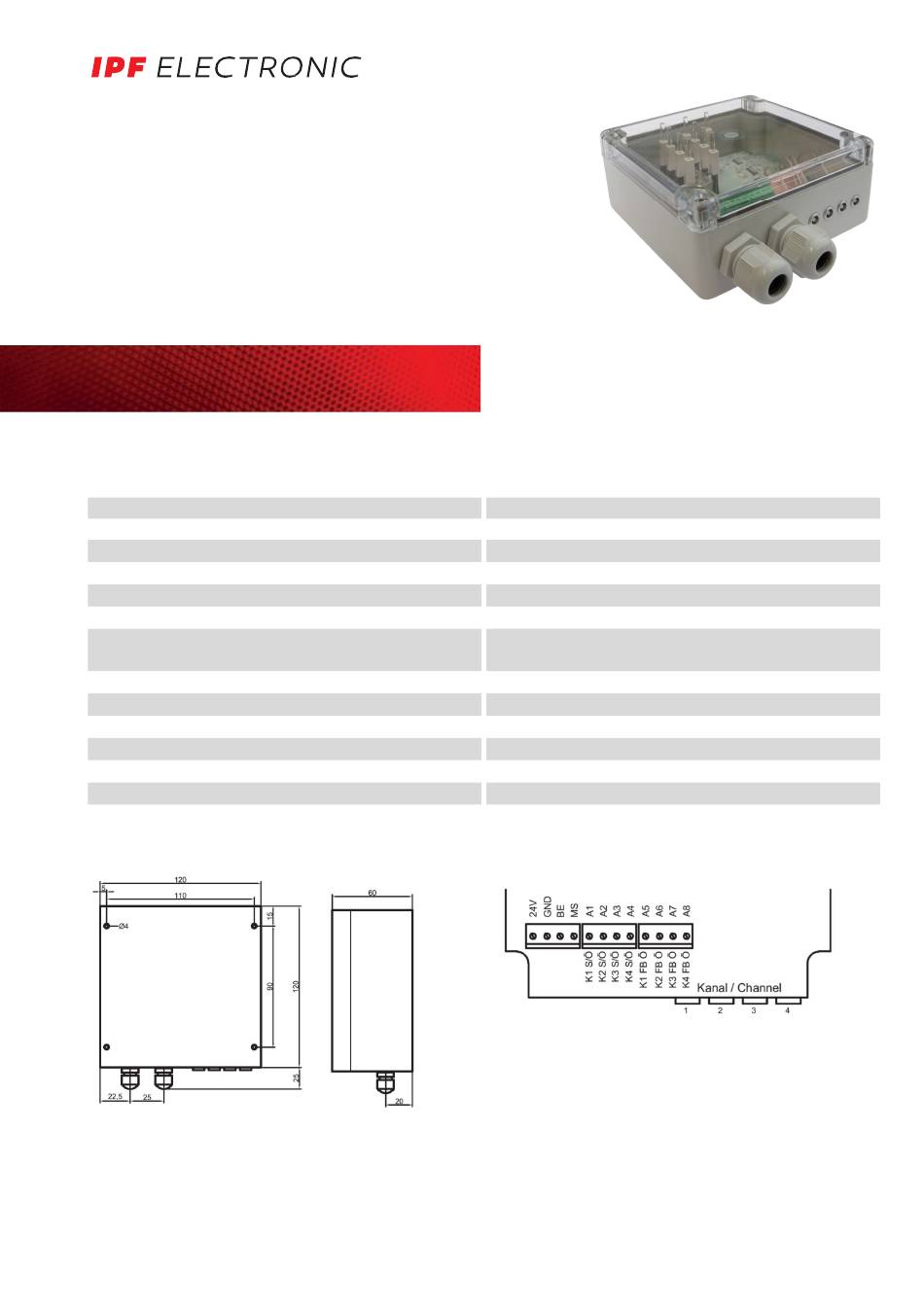

FV98E049
Füllstandssensoren
Verstärker
I
Anschluss von Sensoren mit bis zu 4 Schaltpunkten
I
LEMO-Steckanschluss sensorseitig
I
Klemmenanschluss steuerungsseitig
Fühlerbruchüberwachung
TECHNISCHE DATEN
Betriebsspannung U
B
Zulässige Restwelligkeit
Ausgangsfunktion
Ausgangsstrom (max. Last)
Spannungsabfall (max. Last
Stromaufnahme (ohne Last)
Schaltfrequenz
LED-Anzeige
Schutzbeschaltung
Temperatur (Betrieb)
Schutzart (EN 60529)
Norm
Material (Gehäuse)
Anschluss
Maßbild
ipf electronic gmbh • Kalver Straße 25 - 27 • 58515 Lüdenscheid
Bedienungsanleitung [FV98E049]
18 ... 36V DC
≤ 40%
PNP, antivalent
250mA pro Kanal
≤ 2,5V
typ. 130mA
≤ 4Hz
grün: Betriebsspannung liegt an
4 x gelb: Füllstand
+
-25 ... +55°C
IP 54
EN 60947-5-2
ABS
Schraubklemmen und Lemo-Buchsen
Anschluss
│
Tel +49 2351 9365-0 • Fax +49 2351 9365-19
Änderungen vorbehalten! Stand: 09.11.2018
│
info@ipf.de • www.ipf.de
1
