3.4 Auswertung und Drucken der Ergebnisse

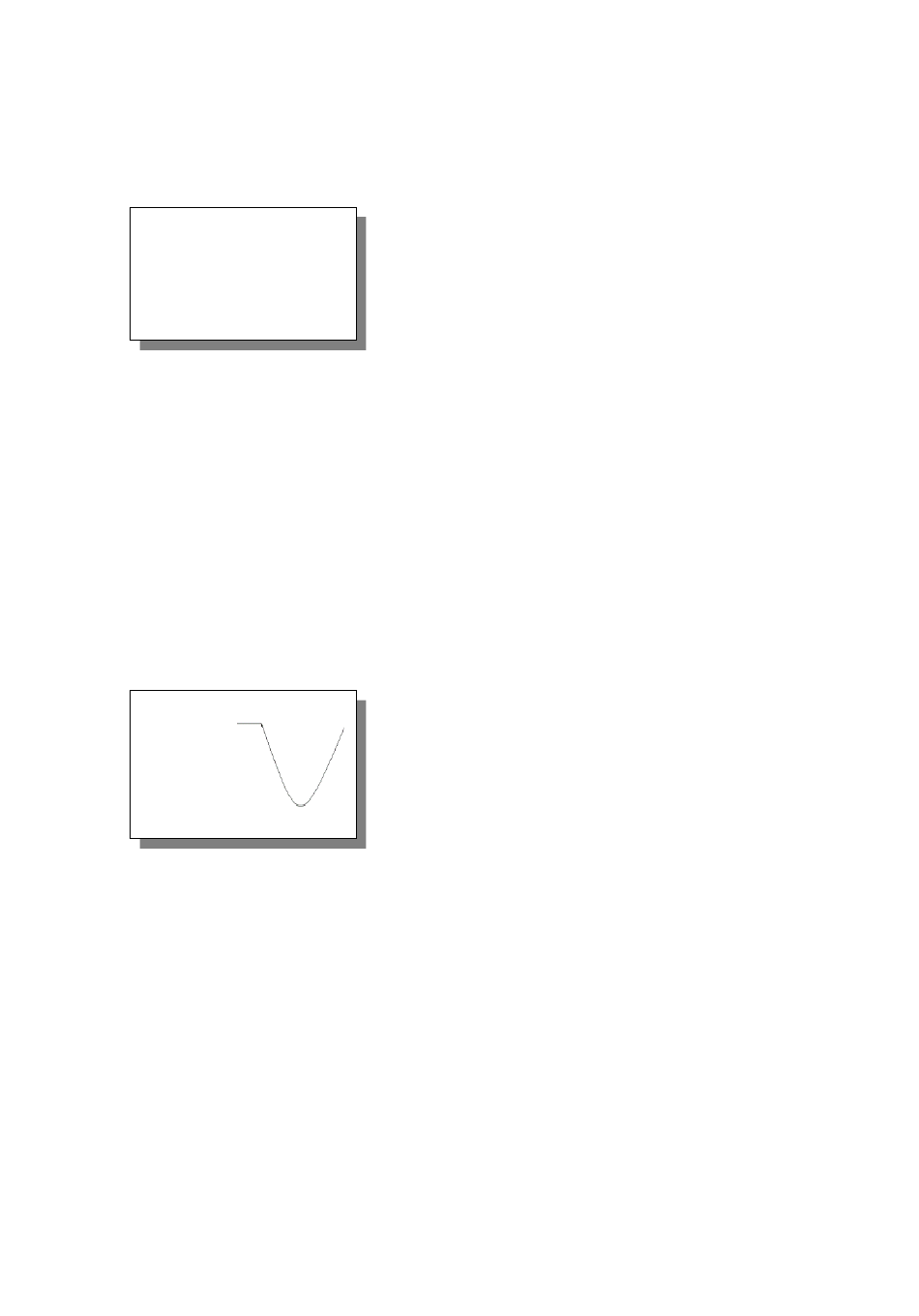

Folgende Ergebnisse werden angezeigt:
Ergebnis TEXT
Nr:33 11.03.09 13:22
s : 0.266 mm
m
s/v: 2.414
E : 84.59 MN/m
vd
Bedeutung der Zeilen:
1. Anzeigemodus und ggf. Texteingabe.
2. Fortlaufende Nummer (nur bei gesteckter SD-Karte), Datum und Uhrzeit.
3. s = mittlere Setzung in mm.
m
4. s/v = Grad der Verdichtbarkeit gibt Auskunft darüber, ob der vorhandene
Boden weiter verdichtbar ist oder nicht – Ausgehend von bereits verdichteten
Boden. (allgemein: s/v < 3,5 keine weitere Verdichtung möglich; s/v > 3,5 weitere
Verdichtung möglich).
5. E = dynamischer Verformungsmodul in MN/m² (MPa).
vd
Um Setzungskurven und die Einzelsetzungswerte anzuzeigen muss die <Mode>
Taste betätigt werden.
Ergebnis
Das Protokoll durch Betätigen der Taste <Print> ausgedruckt werden (siehe
Abschnitt 7.1.3.1).
Die Messung wird mit <OK> beendet.
Bitte überprüfen Sie nach der Messung, ob die Daten auf der SD-Karte gespeichert
wurden. (Menüpunkt "Karte lesen"). Vor der ersten Benutzung ist die SD-Karte zu
löschen (Menüpunkt "Karte löschen").
Erscheint nach Durchführung eines Messstoßes in der Anzeige die Aufforderung
"Stoß wiederholen" liegt ein Messfehler vor, der z. B. durch zu hartes Einklinken des
Fallgewichtes verursacht wurde. Tritt nach Stoßwiederholung ständig die gleiche
Fehlermeldung auf, dann handelt es sich um einen zu weichen (v>4.000mm/s oder
s>20mm) oder
Beschleunigungsaufnehmer, um Kontaktprobleme des Klinkensteckers oder um
einen Kabelbruch. In diesen Fällen kann die Messung mit dem Fallgewichtsgerät
nicht mehr fortgeführt werden (ggf. siehe Abschnitt 4.8 ).
