Bedienungsanleitung
für das

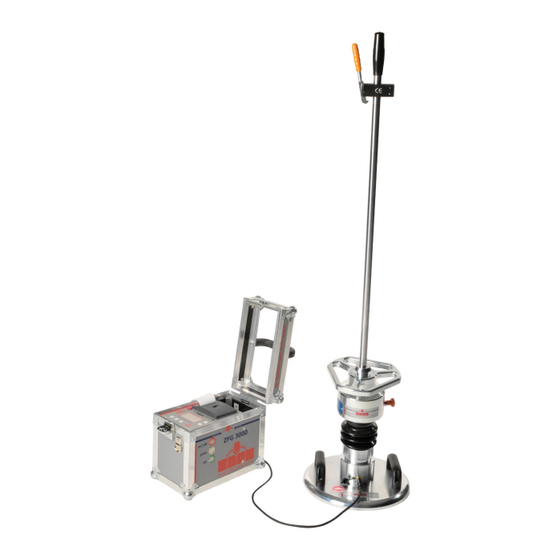

Leichte Fallgewichtsgerät
ZFG 3000
ZFG 3000 GPS
nach
Technischer Prüfvorschrift
Für Boden und Fels im Straßenbau
TP BF – StB Teil B 8.3
Benzstraße 1, 39576 Stendal (Germany)
Telefon: +49 3931 25273-0, Telefax: +49 3931 25273-10
www.zorn-instruments.de
info@zorn-instruments.de
Technische Änderungen vorbehalten
Stand: 01.04.2017

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ZORN INSTRUMENTS ZFG 3000

Inhaltszusammenfassung für ZORN INSTRUMENTS ZFG 3000

  • Seite 1 Bedienungsanleitung für das Leichte Fallgewichtsgerät ZFG 3000 ZFG 3000 GPS nach Technischer Prüfvorschrift Für Boden und Fels im Straßenbau TP BF – StB Teil B 8.3 Benzstraße 1, 39576 Stendal (Germany) Telefon: +49 3931 25273-0, Telefax: +49 3931 25273-10 www.zorn-instruments.de info@zorn-instruments.de...
  • Seite 2 ZFG 3000 GPS...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1.Verwendungszweck ....................... 3 2. Vorbereitung einer Messung ..................3 3. Durchführung einer Messung ..................4 3.1 Gerät einschalten ......................4 3.2 Funktion des GPS-Empfängers * .................. 4 3.3 Texteingabefunktion ...................... 5 3.4 Vorbelastung ........................5 3.5 Messung starten ......................6 3.6 Auswertung und Drucken der Ergebnisse ..............
  • Seite 4 14. Korrelationen ......................16 15. Garantieumfang ......................19 16. Sicherheitshinweise ....................19 17. Information über sichere Entsorgung ................. 19 18. EU – Konformitätserklärung ..................20 * nur beim Gerätetyp ZFG 3000 GPS...

  • Seite 5: Verwendungszweck

    1.Verwendungszweck Der dynamische Lastplattendruckversuch mit Hilfe des Leichten Fallgewichtsgerätes ZFG 3000 dient zur schnellen Bestimmung des dynamischen Verformungsmoduls E [MN/m²]. Dieser lässt Rückschlüsse auf die Tragfähigkeit und Verdichtung von Böden zu. Das Verfahren ist nach der von der Bundesanstalt für Straßenwesen herausgegebenen Prüfvorschrift TP BF-StB Teil B8.3 einsetzbar auf gemischtkörnigen und grobkörnigen Böden bis zu einer Korngröße von max.

  • Seite 6: Durchführung Einer Messung

    Je nach Stärke der Satellitensignale benötigt das Gerät zwischen 30 und 120 Sekunden um die Koordinaten des Standortes auf dem Display darzustellen. An Stelle des Namens Zorn Instruments erscheinen nun die Koordinaten des Standortes auf dem Display. Je nach Einstellung (siehe unter 4.4 Einstellungen) werden die Koordinaten als Längen- und Breitengrad oder nach dem UTM-System (Universal Transverse Mercator) angezeigt.

  • Seite 7: Texteingabefunktion

    3.3 Texteingabefunktion Durch die Texteingabefunktion besteht die Möglichkeit einer Messung einen Text hinzuzufügen, welcher vom Anwender eingegeben wird. In der Standardeinstellung ist die Texteingabe deaktiviert. Um die Texteingabe zu nutzen ist diese zu aktivieren (siehe unter Abschnitt 4.4 Einstellungen). Bei eingeschaltetem Gerät wird durch Betätigen der Taste <OK> die Funktion der Texteingabe aufgerufen.

  • Seite 8: Messung Starten

    3.5 Messung starten Zum Starten der Messung wird die <OK> -Taste betätigt und auf dem Display erscheint folgendes Bild: Messen: 300mm/10kg 1.Stoß ausführen Ein einzelner akustischer Beep-Ton quittiert den Start der Messung. Angezeigt wird jetzt der aktuell eingestellte Prüfmodus (z.B. Lastplattengröße und Masse des Fallgewichts).

  • Seite 9: Auswertung Und Drucken Der Ergebnisse

    3.6 Auswertung und Drucken der Ergebnisse Folgende Ergebnisse werden angezeigt: 52°35.14’ 11°52.66’ Nr: 33 11.03.09 13:22 : 0.266 mm s/v: 2.414 : 84.59 MN/m  Geographische Koordinaten*  fortlaufende Nummer (nur bei gesteckter SD-Karte), Datum und Uhrzeit  s = mittlere Setzung in mm ...

  • Seite 10: Menü

    4 Menü Durch Drücken der <Mode> Taste können zusätzliche Funktionen des Gerätes aufgerufen werden. Mit Hilfe der <Ok> Taste wird der ausgewählte Menüpunkt bestätigt. Das Verlassen des Menüs erfolgt über die <On/Off> Taste. 4.1 Messen siehe 2. und 3. 4.2 Karte lesen (Anzeige der gespeicherten Daten auf der SD-Karte) ...

  • Seite 11: Uhr Stellen

     Sollen Änderungen hinsichtlich der Einstellungen vorgenommen werden, erfolgt dies über die Auswahl einer der Punkte (z.B. Sprache) mit Hilfe der <Mode> Taste.  Soll z. B. die eingestellte Sprache (Deutsch) auf Englisch geändert werden, geschieht dies über Drücken der <+> und <-> Tasten. ...

  • Seite 12: Drucker

    6. Software Die ZFG-Software ist eine Microsoft Windows Anwendung für die Bearbeitung und Auswertung von Messdaten (Rohdaten), die mit einem ZORN INSTRUMENTS Fallgewichtsgerät erzeugt worden sind. Die mit der SD – Karte übertragenden Daten lassen sich schon beim Einlesen nach Messbereichen, Örtlichkeiten und anderen Vorgaben selektieren.

  • Seite 13: Pflege Und Wartung

    7. Pflege und Wartung 6.1 Pflege der mechanischen Belastungsvorrichtung Die mechanische Belastungsvorrichtung ist nach Benutzung von anhaftendem Schmutz mit einem trockenen Tuch zu reinigen. Die hartverchromte Führungsstange ist nicht einzufetten. Hartnäckige Verschmutzungen sind mit Spiritus oder Petroleum zu entfernen. Das Fallgewichtsgerät ist beim Transport sorgfältig zu lagern und die Fallhöhe regelmäßig zu kontrollieren.

  • Seite 14: Geräteansicht

    8. Geräteansicht Ausdruck des Minidruckers Belastungs- vorrichtung (10) (10) Lastplatte (11) (13) (12) Griff Oberer Anschlag mit Ausklinkvorrichtung Führungsstange Fanggriff 10 kg - Fallgewicht Transportsicherung Federelement Kippsicherung Zentrierkugel Tragegriff (10) Lastplatte (11) Buchse für den Anschluss des Messkabels des Setzungsmessgerätes (12) Adapterplatte (bei Geräten mit mehreren Funktionen, z.B.

  • Seite 15: Bedienungshinweis Zum Einklinken Des Fallgewichtes

    9 Bedienungshinweis zum Einklinken des Fallgewichtes Zum Einklinken des Fallgewichtes in die Ausklinkvorrichtung sind gemäß Skizze beide Daumen zu benutzen! Das Fallgewicht wird mit beiden Händen so weit nach oben bis dicht unter den Anschlag angehoben, dass mit beiden Daumen, wie in der Skizze ersichtlich, auf den Anschlag gedrückt werden kann.

  • Seite 16: Technische Daten Des Setzungsmessgerätes

    Nichtbenutzung 4 min bei leerem Akku < 4,5V 12. Lieferumfang  Elektronisches Messgerät ZFG 3000 oder ZFG 3000 GPS  Belastungsvorrichtung 10 kg mit dreieckigem Fanggriff  Lastplatte (300 mm) mit integriertem Beschleunigungssensor  Messkabel  SD-Karte (min 4 GB) ...

  • Seite 17: Kalibrierstellen Für Fallgewichtsgeräte

    13. Kalibrierstellen für Fallgewichtsgeräte ZORN INSTRUMENTS GmbH & Co. KG HOCHPRÄZISIONS PRÜFTECHNIK Kalibrierstelle Benzstraße 1 39576 Hansestadt Stendal (Deutschland) Tel.: +49 3931 25273-0, Fax: +49 3931 25273-10, mailto: info@zorn-instruments.de weitere Prüfstellen können der Internetseite der BAST entnommen werden: http://www.bast.de/ http://www.bast.de/htdocs/qualitaet/p-stelle/tp-bf.htm...

  • Seite 18: Korrelationen

    14. Korrelationen Nur zur Information, Angaben ohne Gewähr Zitat aus der ZTVE- STB 09, Forschungsgesellschaft für Straßen- und Verkehrswesen (Ausgabe 2009) 4.5.2 Anforderungen bezüglich des Verformungsmoduls Die nachgenannten Anforderungen beziehen sich auf das 10 %-Mindestquantil. Bei einem Straßenoberbau der Bauklassen SV und I bis IV auf frostsicherem Untergrund bzw. Unterbau ist auf dem Planum ein Verformungsmodul von Ev2 = 120 MN/m2 bzw.
  • Seite 19 Nur zur Information, Angaben ohne Gewähr Zitat aus der Ril 836, Deutsche Bahn AG, (20.12.1999 a) 836.0501 Ril 836 - Erdbauwerke planen, bauen und instand halten Seite 10 Erdkörper; Grundsätze Bild 2 Regelanforderungen an den Unterbau unter Gleisen auf Erdkörpern Streckenart Planum Schutzschicht...
  • Seite 20 Nur zur Information, Angaben ohne Gewähr Baustoff- und Bodenprüfstelle Wetzlar Verfüllen von Leitungsgräben Gütenachweis der Verdichtung mit dem Leichten Fallgewichtsgerät gemäß TP BF-StB Teil 8.3 Anhaltswerte für die Zuordnung von Verdichtungsgrad D Dynamischer Verformungsmodul E Geforderte Anlehnung an 1)Vorschlag für die Verdichtung in Richtwerte für die Zuordnung von E...

  • Seite 21: Garantieumfang

    Bitte beachten Sie, dass zum Laden des Akkus nur das mitgelieferte Zubehör verwendet werden darf. 17. Information über sichere Entsorgung ZORN INSTRUMENTS nimmt Ihr ZFG 3000 bzw. ZFG 3000 GPS und die zugehörige Belastungsvorrichtung kostenlos zur Entsorgung zurück. Transport und Verpackung sind vom Kunden zu tragen.

  • Seite 22: Eu - Konformitätserklärung

    18. EU – Konformitätserklärung - 20 -...
