68 | Svenska
Försäkran om överensstämmelse
Vi försäkrar härmed under exklusivt ansvar att denna produkt
som beskrivs i "Tekniska data" överensstämmer med följande
normer och normativa dokument: EN 60745 enligt bestäm-
melserna i direktiven 2011/65/EU, 2004/108/EG,
2006/42/EG.
Teknisk tillverkningsdokumentation (2006/42/EG) fås från:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Dr. Egbert Schneider
Senior Vice President
Engineering
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 17.08.2011
Montage
Batteriets laddning
Använd endast de laddare som anges på tillbehörssi-
dan. Endast denna typ av laddare är anpassad till det
litium-jonbatteri som används i elverktyget.
Anvisning: Batteriet levereras ofullständigt uppladdat. För
full effekt ska batteriet före första användningen laddas upp i
laddaren.
Litium-jonbatteriet kan när som helst laddas upp eftersom
detta inte påverkar livslängden. Batteriet skadas inte om
laddning avbryts.
Litium-jonbatteriet är med "Electronic Cell Protection (ECP)"
skyddad mot djupurladdning. Vid urladdat batteri kopplar
skyddskopplingen från elverktyget: Insatsverktyget roterar
inte längre.
OBS
tyget. Batteriet kan skadas.
Borttagning av batteri
Batteriet 12 är försedd med två låssteg som hindrar batteriet
från att falla ut om dess upplåsningsknapp 13 oavsiktligt
trycks. När batteriet är insatt i elverktyget hålls den med en
fjäder i rätt läge.

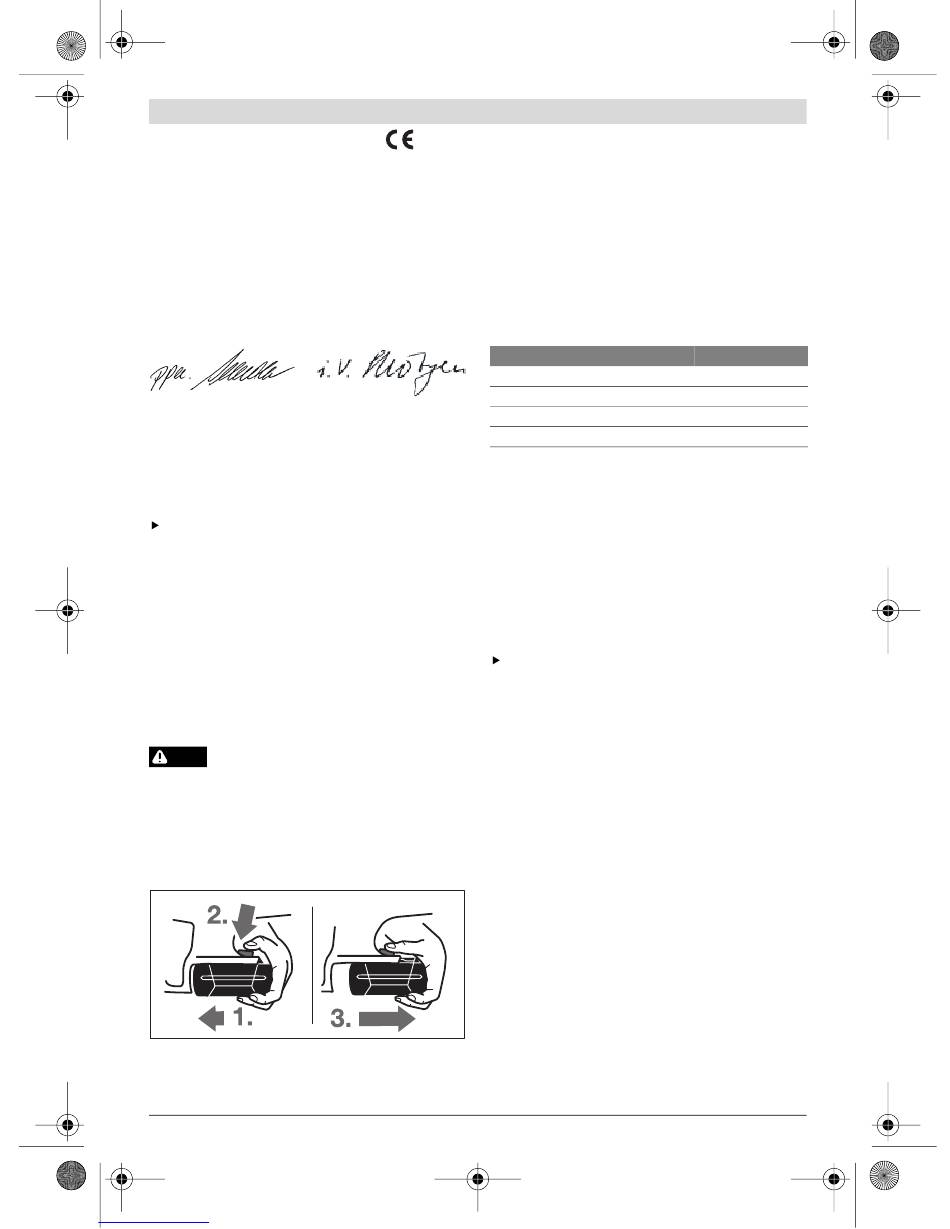

Så här tas batterimodulen 12 ut:
– Tryck batterimodulen mot elverktygets fot (1.) och samti-
digt på upplåsningsknappen 13 (2.).
1 609 929 V38 | (17.8.11)
Downloaded from www.Manualslib.com
Dr. Eckerhard Strötgen
Head of Product
Certification
Undvik att trycka på strömställaren Till/Från
efter en automatisk frånkoppling av elverk-
manuals search engine
– Dra ut batterimodulen ur elverktyget tills ett rött streck blir
synligt (3.).
– Tryck en gång till på upplåsningsknappen 13 och dra full-
ständigt ut batterimodulen.
Batteriets laddningsindikering
De tre gröna lysdioderna i batteriets display 15 visar batteri-
ets laddningstillstånd 12. Av säkerhetsskäl kan laddningstill-
ståndet avfrågas endast när elverktyget är frånkopplat.
– Tryck på knappen 16 för visning av laddningstillståndet
(kan även utföras på borttagen batterimodul). Efter ca.
5 sekunder slocknar displayen för laddningstillstånd auto-
matiskt.
Lysdiod
Permanent ljus 3 gröna
Permanent ljus 2 gröna
Permanent ljus 1 grönt
Blinkljus 1 grönt
Om ingen lysdiod tänds när knappen 16 trycks ned, är batte-
riet defekt och måste bytas ut.
Under laddning tänds batterimodulens tre gröna lysdioder i
följd och slocknar efter en kort stund. Batterimodulen är full-
ständigt uppladdad när de tre gröna lysdioderna är perma-
nent tända. Ungefär 5 minuter efter det batterimodulen är
fullständigt uppladdad slocknar de tre gröna lysdioderna.
Batteriet är försedd med en NTC-temperaturövervakning som
endast tillåter uppladdning inom ett temperaturområde mel-
lan 0 °C och 45 °C. Härvid uppnår batteriet en lång brukstid.
Stödhandtag
Använd alltid elverktyget med stödhandtag 17.
Sväng stödhandtaget (se bild A)
Stödhandtaget 17 kan valfritt svängas för att uppnå en säker
och vilsam kroppsställning.
– Vrid vingskruven för stödhandtagets justering 11 moturs
och sväng stödhandtaget 17 till önskat läge. Dra därefter
fast vingskruven 11 medurs.
Inställning av borrdjup (se bild B)
Med djupanslaget 1 kan önskat borrdjup X ställas in.
– Tryck in knappen för djupanslagets inställning 10 och sätt
in djupanslaget i stödhandtaget 17.
Räfflingen på djupanslaget 1 måste vara riktad nedåt.
– Skjut in SDS-plus-insatsverktyget mot anslag i verktygsfäs-
tet SDS-plus 2. SDS-plus-verktygets rörlighet kan i annat
fall leda till fel inställning av borrdjupet.
– Dra ut djupanslaget så att avståndet mellan borrens spets
och djupanslagets spets motsvarar önskat borrdjup X.
Val av borrchuck och verktyg
För slagborrning behövs SDS-plus verktyg som kan sättas in i
SDS-plus borrchucken.
För borrning utan slag i trä, metall, keramik och plast samt för
skruvdragning används verktyg utan SDS-plus (t.ex. borrar
med cylindriskt skaft). Dessa verktyg kräver en snabbchuck
eller en kuggkranschuck.
Kapacitet
≥2/3
≥1/3
<1/3
Reserv
