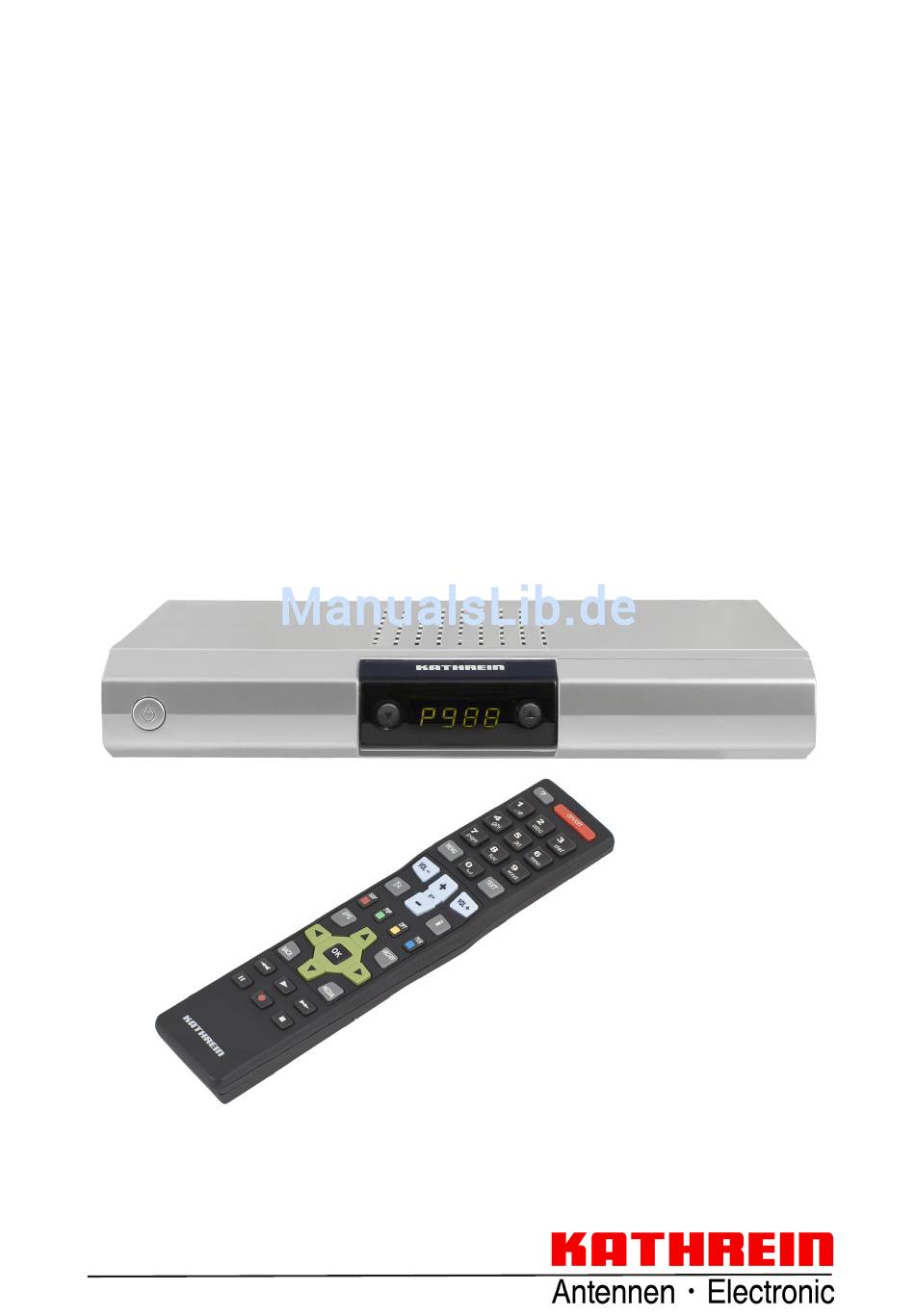

- Seite 1 Betriebsanleitung DVB-Sat-Receiver UFS 651si/sw...
-
Seite 2: Vorwort
Receiver, um Strom zu sparen, bei längeren Fernsehpausen vom Netz. Bei kürzeren Pausen können Sie den Receiver mit der Fernbedienung auf Stand-by schalten, sodass nur ein Minimum an Strom verbraucht wird. Wir wünschen Ihnen einen guten Empfang und viel Freude an Ihrem neuen DVB-Sat-Receiver. KATHREIN-Team... -
Seite 3: Wichtige Hinweise
Dieses Gerät macht von rechtlich geschützten Technologien Gebrauch, die durch Patente in den USA und durch andere Immaterialgüterrechte auch in anderen Ländern geschützt sind. KATHREIN-Werke KG hat hierzu von Audio MPEG Inc. und Societa‘ Italiana per lo sviluppo dell‘elettronica, S.I.SV.EL, S.P.A Nut- zungsrechte erhalten, die bestimmten Beschränkungen unterliegen, welche auch von Ihnen als Kunde zu... -
Seite 4: Inhaltsverzeichnis
INHALT ..........................2 VORWORT ....................... 3 WICHTIGE HINWEISE ............................. 4 INHALT ..............6 SICHERHEITSHINWEISE - WICHTIGE HINWEISE ................. 8 RECEIVER-EIGENSCHAFTEN/LIEFERUMFANG ..............9 BEDIENELEMENTE, ANZEIGEN UND ANSCHLÜSSE ..................10 ANSCHLUSS UND INBETRIEBNAHME ........................12 FERNBEDIENUNG ......................13 ERST-INSTALLATION: ......................28 BEDIENUNGSHINWEISE ........................ - Seite 5 INHALT .................. 47 BEARBEITEN VON FAVORITENLISTEN ..................47 ENTFERNEN AUS FAVORITENLISTE ..................... 48 SPERREN VON PROGRAMMEN ................... 48 FAVORITENLISTE UMBENENNEN ......48 BLOCKMARKIERUNG STARTEN (MARKIERUNG VON MEHREREN PROGRAMMEN) ..............49 PROGRAMME SUCHEN (PROGRAMM-SUCHLAUF) ................ 49 AUTOMATISCHER (PROGRAMM-)SUCHLAUF ................51 MANUELLER (PROGRAMM-)SUCHLAUF ..................
-
Seite 6: Sicherheitshinweise - Wichtige Hinweise
SICHERHEITSHINWEISE - WICHTIGE HINWEISE Sie fi nden auf diesen beiden Seiten wichtige Hinweise zum Betrieb, Aufstellungsort und Anschluss des Gerätes. Lesen Sie diese Hinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Netzkabel bzw. dem Kabelnetz und dem PC her- gestellt wurden. - Seite 7 SICHERHEITSHINWEISE - WICHTIGE HINWEISE Stellen Sie keine Gegenstände auf Aufstellungsort das Gerät. Halten Sie einen Freiraum, Jedes elektronische Gerät entwickelt sofern in den Kapiteln „Anschluss und Wärme. Die Erwärmung des Gerätes Inbetriebnahme“ bzw. „Montage“ der liegt jedoch im zulässigen Bereich. mitgelieferten Anleitung nichts anderes Empfi...
-
Seite 8: Receiver-Eigenschaften/Lieferumfang
Durch sein energieeffi zientes Konzept ist der Receiver im Betreib sowie im Stand-by sehr umwelt- schonend. Ausstattungsmerkmale sind z. B: Kathrein-EPG, geführte Erstinstallation mit Ländereinstellung, elektrischer Audio-Ausgang für Dolby Digital (AC 3), ein Video-Cinch-Ausgang und Videotext mit Speicher für 800 Seiten. -
Seite 9: Bedienelemente, Anzeigen Und Anschlüsse
BEDIENELEMENTE, ANZEIGEN UND ANSCHLÜSSE In diesem Abschnitt fi nden Sie eine kurze Beschreibung aller Bedienelemente, Anzeigen und Anschlüsse. ANSICHT VORDERSEITE (BLENDE ABGENOMMEN) ANSICHT RÜCKSEITE Bedienelemente und Anzeigen auf der Bedienelemente und Anschlüsse auf der Vorderseite Rückseite Ein-/Aus-Schalter (mit Netztrennung) LNB-Eingang Programm-(▼▲)Tasten zur Programm-Wahl LNB-Durchschleifausgang Display... -
Seite 10: Anschluss Und Inbetriebnahme
ANSCHLUSS UND INBETRIEBNAHME Der folgende Abschnitt ist speziell für den Fachhändler gedacht. Sie müssen diesen Abschnitt nur beachten, wenn Sie die Installation selbst durchführen. Im Kapitel „Technischer Anhang“, „Anschlussbeispiel“ fi nden Sie eine Musterkonfi guration. Schließen Sie das Gerät erst an das Stromnetz an, wenn alle Installationsarbeiten fachgerecht durchgeführt sind. -
Seite 11: Tv- Und Videorecorder-Anschluss
ANSCHLUSS UND INBETRIEBNAHME TV- UND VIDEORECORDER-ANSCHLUSS Verbinden Sie den Satelliten-Receiver (TV-Scart-Buchse) und das TV-Gerät mit einem Scart-Kabel (siehe „Anschlussbeispiel“). Ist Ihr Fernsehgerät stereotauglich, können Sie den Ton über die Scart- Verbindung in Stereo empfangen. Verbinden Sie den Satelliten-Receiver (VCR-Scart-Buchse) und den Video-/DVR-Recorder ebenfalls mit einem Scart-Kabel. -
Seite 12: Fernbedienung
FERNBEDIENUNG Derzeit ohne Funktion Betrieb ein/Stand-by Zifferneingabe für Videotext Programme, Timer etc. Aufruf Hauptmenü, Aufruf Programm-Mel- Verlassen von Menüs dung/-Info und zurück zum TV-Bild Programm-Wahl Lautstärke auf-/abwärts Ton ein/aus OPT (gelb) Aufruf Programm-Optionen Ton-/Untertitelauswahl FAV (rot) Aufruf Favoritenauswahl TV/R (blau) PIP (grün) Wechsel TV/Radio „Jetzt läuft“-Ansicht im EPG... -
Seite 13: Erst-Installation
ERST-INSTALLATION: Allgemein Bevor Sie Ihr Gerät in Betrieb nehmen, lesen Sie die Kapitel „Sicherheitshinweise“ sowie „Anschluss und Inbetriebnahme“ durch. Im Kapitel „Technischer Anhang“, „Anschlussbeispiel“ fi nden Sie eine Musterkonfi gu- ration. Schließen Sie das Gerät erst an das Stromnetz an, wenn alle Installationsarbeiten fach- gerecht durchgeführt sind. - Seite 14 ERST-INSTALLATION: Allgemein Sie erhalten folgende Einblendung: Wählen Sie hier mit den -Tasten aus, ob Sie die werkseitig vorprogrammierte Programmliste ver- wenden möchten Auswahl „Nein“ oder eine neue Programmliste durch einen Suchlauf (später in der Erst- Installation) generieren wollen Auswahl „Ja“. Wechseln Sie im Anschluss mit den -Tasten in die nächste Zeile.
- Seite 15 ERST-INSTALLATION: Allgemein Bildschirm-Anzeige Hier wählen Sie die Art der Bildschirmdarstellung, abhängig von der Einstellung des TV-Formates: TV-Format „4:3“: Pan & Scan oder Letterbox TV-Format „16:9“: Automatisch oder immer 16:9 TV-Scart-Signalausgabe Hier wählen Sie die Art des Videosignales, das an der TV-Scart-Buchse anliegt. Wählen Sie das Signal, das Ihr Fernsehgerät verarbeiten kann.
- Seite 16 ERST-INSTALLATION: DiSEqC™1.0 Achten Sie im An- schluss bei der Aus- wahl des/der Satelliten darauf, dass Ihre Emp- fangsanlage auch auf den/die gewünschten Satelliten ausgerichtet ist! Wechseln Sie hier mit den -Tasten auf die Auswahl „Anzahl Satelliten“ Anzahl Satelliten Drücken Sie die -Taste, um die Anzahl der zu empfangenden Satelliten auszuwählen.
- Seite 17 ERST-INSTALLATION: DiSEqC™1.0 Sie erhalten folgende Einblendung (Beispiel): Satelliten und Position Mit den -Tasten stellen Sie den gewünschten Satelliten (Auswahl aus 17 vorprogrammierten) ein. LNB-Einstellungen Wählen Sie hier mit den -Tasten den in Ihrer Anlage verwendeten LNB-Typ aus. Zur Auswahl stehen Ihnen „Universal“...
-
Seite 18: Erst-Installation: Einfaches Lnb
ERST-INSTALLATION: Einfaches LNB Satellit und Position Wählen Sie hier mit den -Tasten den gewünschten Satelliten aus, dessen Signal vom Tuner empfangen werden soll. Wenn Sie Ihren gewünschten Satelliten gewählt haben, wechseln Sie mit den -Tasten auf die Auswahl „LNB- Typ“. LNB-Einstellungen Wählen Sie hier mit den -Tasten... - Seite 19 -Tasten den in Ihrer Anlage verwendeten LNB-Typ aus. Zur Auswahl stehen Ihnen „Universal“, „Wideband“ und „Single“. Sollten Sie in Ihrer Empfangsanlage ein Einkabel-LNB (z. B. UAS 481 von Kathrein) verwenden, wählen Sie bitte die Einstellung „Wideband“ aus. Sollten Sie eine Einkabel-Matrix (EXU 908) oder eine Einkabel-Umschaltmatrix (EXR 2581 oder EXR 2542) von Kathrein verwenden, muss Ihr verwen- detes LNB ein „Universal-LNB“...
- Seite 20 ERST-INSTALLATION: Einkabel-System Universal: Keine weiteren Angaben nötig, da alle nötigen Frequenzbereiche durch ein Universal-LNB abgedeckt werden. Wideband: Keine weiteren Angaben nötig, da alle Frequenzbereiche durch das Wideband-LNB vorgegeben werden. Single: Falls Sie kein Universal- oder Wideband-System verwenden sollten, müssen Sie hier die Frequenzen ein- stellen.
- Seite 21 KATHREIN EXR 551 (Einkabel-Umschaltmatrix, max. vier Receiver) KATHREIN EXR 552 (Einkabel-Umschaltmatrix, max. vier Receiver) KATHREIN EXU 908 (Einkabel-Matrix, max. acht Receiver) EXR 4 Teilnehmer (Für künftige Kathrein-Einkabel-(Umschalt-)Matrizen, max. vier Receiver) EXR 8 Teilnehmer (Für künftige Kathrein-Einkabel-(Umschalt-)Matrizen, max. acht Receiver) Auswahl „Benutzerdefi niert“...
- Seite 22 ERST-INSTALLATION: Einkabel-System Verbindung testen Wenn Sie alle benötigten Einstellungen getätigt haben, wechseln Sie mit den -Tasten auf das Auswahlfeld „Verbindung testen“ und drücken Sie die -Taste. Der Receiver testet nun, ob eine Verbin- dung zur Einkabel-Anlage hergestellt werden kann oder nicht. Sobald der Receiver die Verbindung zur Einkabel-Anlage hergestellt hat, erhalten Sie folgende Einblendung: Bestätigen Sie diese Einblendung mit der -Taste.
- Seite 23 ERST-INSTALLATION: Einkabel-System Auswahl „UAS 481“ oder „EXR 551“ Bei Verwendung des Einkabel- Speisesystems UAS 481 muss LNB-Einstellung zwingend „Wideband“ sein! Verwendung Einkabel- Umschaltmatrix EXR 551 muss LNB-Einstellung zwingend „Universal“ sein! Übertragungskanal Wählen Sie mit den -Tasten einen freien, verfügbaren Übertragungskanal aus. Es sind max. vier Übertragungskanäle verfügbar (1400, 1516, 1632 und 1748 MHz).
- Seite 24 ERST-INSTALLATION: Einkabel-System Auswahl „EXR 552“ Verwendung Einkabel- Umschaltmatrix „EXR 552“ muss LNB-Einstellung zwingend „Universal“ sein! Übertragungskanal Wählen Sie mit den -Tasten einen freien, verfügbaren Übertragungskanal aus. Es sind max. zwei Übertragungskanäle verfügbar (1400 und 1516 MHz). Verbindung testen Wenn Sie einen freien verfügbaren Übertragungskanal eingestellt haben, wechseln Sie mit den -Tasten auf das Auswahlfeld „Verbindung testen“...
- Seite 25 ERST-INSTALLATION: Einkabel-System Auswahl „EXU 908“ Verwendung Einkabel- Matrix „EXU 908“ muss die LNB- Einstellung zwingend „Universal“ sein! Übertragungskanal Wählen Sie mit den -Tasten einen freien, verfügbaren Übertragungskanal aus. Es sind max. acht Übertragungskanäle verfügbar (1284, 1400, 1516, 1632, 1748, 1864, 1980 und 2096 MHz). Kanal mit PIN sichern Bei der Einkabel-Matrix EXU 908 ist es möglich, die verwendete Übertragungsfrequenz durch die Eingabe einer PIN zu schützen.
- Seite 26 ERST-INSTALLATION: Programmsuchlauf Programm-Suchlauf durchführen Wählen Sie mit den -Tasten (Ja oder Nein), ob Sie einen Programm-Suchlauf starten wollen. Sie müs- sen keinen Suchlauf starten, sondern können auch die ab Werk vorprogrammierten Programme verwen- den. Jedoch ergeben sich von Zeit zu Zeit Veränderungen bei den Programmen (z. B. Frequenzwechsel), die nicht automatisch vom Receiver erfasst werden, sondern nur durch einen Programm-Suchlauf gefunden werden können.
- Seite 27 ERST-INSTALLATION: Programmsuchlauf/Datum und Uhrzeit Mit der -Taste gelangen Sie zum nächsten Schritt der Erst-Installation. Sie erhalten folgende Einblendung: (UTC) Zeitzonen-Abweichung Stellen Sie mit den -Tasten die Zeitzonenabweichung von der UTC (früher GMT) ein (z. B. für Deutschland +1 Std.) Wechseln Sie mit den -Tasten auf das Feld „Automatische Zeitumstellung“.
-
Seite 28: Bedienungshinweise
BEDIENUNGSHINWEISE MENÜ-KONZEPT Das Menü-Konzept ist nach logischen Bedienungsabfolgen aufgebaut. In der oberen rechten Ecke des Bild- schirmes erscheint immer die aktuelle Sendung des zur Zeit angewählten Programms. Eine detaillierte Beschreibung der aufgerufenen Menüfunktion fi nden Sie jeweils unter dem dazuge- hörigen Kapitel der Betriebsanleitung! Hinweis: Die angewählten Menüs, Untermenüs und Positionen sowie die einzustellenden Parameter... -
Seite 29: Menü-Übersicht
BEDIENUNGSHINWEISE MENÜ-ÜBERSICHT Hauptmenü Aufruf mit der -Taste 1.01 10.10.2009 10.10.2009... -
Seite 30: Alphanumerische Eingaben
BEDIENUNGSHINWEISE ALPHANUMERISCHE EINGABEN Für die Eintragung von z. B. Favoriten-Namen oder Suchbegriffen verwenden Sie die jeweils eingeblendete Tastatur (siehe Bild rechts), mit der Sie mit den Ziffern- tasten die gewünschten Zeichen/Buchstaben auswählen können. Sie können zwischen Groß-/Kleinschreibung wäh- len ( -Taste). -
Seite 31: Bildschirm-Einblendungen/Osd (On Screen Display)
BILDSCHIRM-EINBLENDUNGEN/OSD (ON SCREEN DISPLAY) PROGRAMM-MELDUNGEN PROGRAMM-MELDUNG TV $ = verschlüsseltes Programm- Gewählte Videotext Uhrzeit Programm Name Favoritenliste verfügbar Programm- Nummer aus Gesamtliste Anzahl Tonspuren (gelb)-Taste Zeit-Fortschrittsbalken Anzeige der aktuellen und nächstfol- der aktuellen Sendung genden Sendung mit Anfangszeit Die Programm-Meldung wird bei jedem Programm-Wechsel für einige Sekunden (kann im Menü „Einstel- lungen“, „Bildschirm-Menü... -
Seite 32: Options-Auswahl
BILDSCHIRM-EINBLENDUNGEN/OSD (ON SCREEN DISPLAY) Programmes erfolg mit den -Tasten und . Sie können die Unterprogramme eines Portal- Programmes aber auch direkt mit den -Tasten wählen, ohne vorher die (gelb)-Taste zu drücken. OPTIONS-AUSWAHL Durch einmaliges Drücken (zweimal bei Portal- Programm) der (gelb)-Taste werden Ihnen, falls vom Programm-Anbieter gesendet, weitere Tonaus- wahl-Möglichkeiten angezeigt. - Seite 33 BILDSCHIRM-EINBLENDUNGEN/OSD (ON SCREEN DISPLAY) Darunter sehen Sie die aktuell von Ihnen gewählte Programm-Listen-Sortierung. Die Programm-Liste kann Programme nach verschiedenen Auswahl- und Sortierkriterien anzeigen. Auswahl- und Sortiermöglichkeiten: Drücken Sie die (rot)-Taste, um die Favoritenlisten-Auswahl aufzurufen. Mit den -Tasten können Sie durch die bestehenden Favoritenlisten blättern Drücken Sie die (grün)-Taste, um zur Gesamtliste (Alle Satelliten) zurückzukehren.
-
Seite 34: Epg - Elektronischer Programm-Führer
EPG - ELEKTRONISCHER PROGRAMM-FÜHRER AUFRUF EPG Der EPG wird mit der -Taste aufgerufen. Sie erhalten automatisch bei jedem Aufruf die „TV-Programm- Vorschau“-Ansicht, egal welche Ansicht Sie beim letzten Mal vor dem Verlassen des EPGs eingestellt hat- ten. Sie erhalten folgende Einblendung (Beispiel): Aktuelles Tages- Programm-Name datum und Uhrzeit... -
Seite 35: Jetzt Läuft-Ansicht
EPG - ELEKTRONISCHER PROGRAMM-FÜHRER Auswahlmöglichkeiten: (rot)-Taste Aufruf des Aufnahmeplans (Anzeige aller vorprogrammierten Aufnahmen) (gelb)-Taste Aufruf „Programm-Vorschau“-Ansicht (grün)-Taste Aufruf „Jetzt läuft“-Ansicht -Taste Programmwechsel in der „Programm-Führer“-Ansicht -Taste Nächstfolgende Sendung in der „Jetzt läuft“-Ansicht -Taste (P+) Zeitsprung in der Programm-Führer-Ansicht um 24 Stunden nach vorne, (P-) Zeitsprung um 24 Stunden wieder zurück -Taste Wählt das aktuell markierte Programm in allen Ansichten aus. -
Seite 36: Vorschau-Ansicht (Programm-Zeitschrift)
EPG - ELEKTRONISCHER PROGRAMM-FÜHRER Mit der -Taste können Sie sich die nächstfolgende Sendung („Danach“-Ansicht) anzeigen lassen (mit -Taste kommen Sie wieder zur „Jetzt läuft“-Ansicht zurück). Wenn Sie sehen wollen, was gerade auf einem Programm läuft, müssen Sie den EPG nicht verlassen, sondern wählen einfach das gewünschte Programm aus. -
Seite 37: Zusatzinformationen (I-Taste)
EPG - ELEKTRONISCHER PROGRAMM-FÜHRER ZUSATZINFORMATIONEN (i-TASTE) Die Zusatzinformation können Sie immer dann mit der Taste aufrufen, wenn das „i-Symbol“ vor dem Sendungsnamen erscheint (siehe Bild rechts). Dazu muss das Programm jedoch angewählt sein. Sie erhalten folgende Einblendung (Beispiel): Die vorhandenen Zusatzinformationen zu einer Sendung werden Ihnen in einem eigenen Fenster angezeigt. Mit der -Taste können Sie, falls vorhanden, weitere Zusatzinformationen zu der gewählten Sendung betrachten. -
Seite 38: Aufnehmen (Timer)
EPG - ELEKTRONISCHER PROGRAMM-FÜHRER AUFNEHMEN (TIMER) Mit der (roter Punkt)-Taste können Sie jederzeit eine Sendung für die Aufnahme auf einem externen Recorder vorbereiten. Die aufzunehmende Sendung kann aus jeder Ansicht des EPGs ausgewählt werden, sofern die (roter Punkt)-Taste unten in der Bildschirm-Einblendung vorhanden ist. Sendung im EPG vorhanden: Wählen Sie die gewünschte Sendung aus und drücken Sie die (roter Punkt)-Taste. -
Seite 39: Aufnahme Einmalig
EPG - ELEKTRONISCHER PROGRAMM-FÜHRER AUFNAHME EINMALIG Wählen Sie mit den -Tasten die Aufnahmeart „Einmalig“ aus (siehe Bild Punkt „Aufnehmen (Timer)“). Wechseln Sie mit den -Tasten auf das Auswahlfeld „Datum“ und geben Sie mit den -Tasten den gewünschten Aufnahmetag ein. Wechseln Sie im Anschluss mit den -Tasten auf das Auswahlfeld „Start“... -
Seite 40: Aufnahme Wöchentlich
EPG - ELEKTRONISCHER PROGRAMM-FÜHRER AUFNAHME WÖCHENTLICH Beachten Sie, dass der Wochentag der gewählten Sendung mit in die Aufnahme- Planung übernommen wird und von Ihnen nicht mehr manuell korrigiert werden kann! Wählen Sie deshalb, bevor Sie die (roter Punkt)-Taste drücken, die Sendung an dem Tag aus, an dem diese zukünftig wöchentlich aufgenommen werden soll. -
Seite 41: Aufnahmeplan-Ansicht
EPG - ELEKTRONISCHER PROGRAMM-FÜHRER AUFNAHMEPLAN-ANSICHT Die Aufnahmeplan-Ansicht können Sie jederzeit im EPG mit der (rot)-Taste aufrufen. In der Aufnahmeplan-Ansicht sehen Sie alle von Ihnen geplanten Aufnahmen. Mit den -Tasten können Sie die Aufnahmen nach „Einmaligen“- oder „Wiederholenden“-Aufnahmen sortieren lassen. Mit den Cursor-Tasten ( Mit den Cursor-Tasten ( ) können Sie eine Aufnahme auswählen. -
Seite 42: Videotext
VIDEOTEXT Dieses Symbol in der Programm-Meldung zeigt Ihnen, ob Videotext bei dem gerade angewählten Programm verfügbar ist. Mit Druck auf die -Taste bereitet der Receiver den mitgesendeten Videotext - auch bei verschlüsselten Signalen – für das Fernsehgerät auf. Nach Beendigung der Suche erscheint der vom jeweiligen Programm-Anbieter mitgesendete Videotext. Sie haben mehrere Möglichkeiten, die gewünschten Seiten aufzurufen: Eingabe mit den Zifferntasten Seitenweise vor- und zurückblättern mit den... -
Seite 43: Programm-Liste Bearbeiten
PROGRAMM-LISTE BEARBEITEN Das Menü „Programm-Liste bearbeiten“ wählen Sie mit der -Taste, den -Tasten im Hauptmenü und Beachten zusätzlich Leisten im unteren Teil der Bild- schirm-Einblendungen! Hier fi n- den Sie Hinweise zur weiteren Bedienung. Standardmäßig zeigt Ihnen der Receiver bei Aufruf des Menüs immer die „Alle Satelliten“-Programm-Liste mit allen Programmen der empfangenen Satelliten. -
Seite 44: Bearbeiten Von Listen/Programmen
PROGRAMM-LISTE BEARBEITEN BEARBEITEN VON LISTEN/PROGRAMMEN Wenn Sie das zu bearbeitende Programm oder die zu bearbeitende Programm-Liste ausgewählt haben, drücken Sie die (roter Punkt)-Taste, um das Bearbeitungsmenü aufzurufen. Sie haben folgende Bear- beitungsmöglichkeiten: Verschieben: Programm kann innerhalb der momentanen Liste an einen anderen Programm-Platz verschoben werden Löschen: Programm wird aus der aktuellen Liste gelöscht... -
Seite 45: Last-Function"-Speicher
PROGRAMM-LISTE BEARBEITEN „LAST-FUNCTION“-SPEICHER Die von Ihnen zuletzt gewählte Bearbeitungsmöglichkeit wird auf der -Taste gespeichert, d. h. Sie können die letzte Auswahl mit der -Taste auf weitere Programme anwenden und müssen nicht erneut das Bearbeitungsmenü aufrufen. Sobald Sie die aktuelle Einblendung verlassen, verfällt diese Option wie- der und ist erst nach einem erneuten Aufruf des Bearbeitungsmenüs und Auswahl einer Bearbeitungs- möglichkeit wieder verfügbar. -
Seite 46: Sperren Von Programmen
PROGRAMM-LISTE BEARBEITEN SPERREN VON PROGRAMMEN Wählen Sie das zu sperrende Programm mit den -Tasten in der von Ihnen gewählten Programm- Liste aus. Rufen Sie mit der -Taste das Bearbeitungsmenü auf und wählen Sie mit den -Tasten die Funktion „Sperren“ aus. Bestätigen Sie den Befehl mit der -Taste. -
Seite 47: Bearbeiten Von Favoritenlisten
PROGRAMM-LISTE BEARBEITEN BEARBEITEN VON FAVORITENLISTEN Wenn Sie die zu bearbeitende Favoritenliste (Aufruf mit der (rot)-Taste und Auswahl mit den Tasten) gewählt haben, drücken Sie die (roter Punkt)-Taste, um das Bearbeitungsmenü aufzurufen. Sie haben folgende Bearbeitungsmöglichkeiten: Entfernen aus Favoritenliste: Programm wird aus Favoritenliste entfernt Sperren: Programm kann nur durch Aufruf der PIN betrachtet werden Favoritenliste umbenennen:... -
Seite 48: Sperren Von Programmen
PROGRAMM-LISTE BEARBEITEN SPERREN VON PROGRAMMEN Wählen Sie das zu sperrende Programm mit den -Tasten in der von Ihnen gewählten Favoritenliste aus. Rufen Sie mit der -Taste das Bearbeitungsmenü auf und wählen Sie mit den -Tasten die Funktion „Sperren“ aus. Bestätigen Sie den Befehl mit der -Taste. -
Seite 49: Programme Suchen (Programm-Suchlauf)
PROGRAMME SUCHEN (PROGRAMM-SUCHLAUF) Das Menü „Programme suchen“ wählen Sie mit der -Taste, den -Tasten im Hauptmenü Beachten Sie zusätzlich die Leisten im unteren Teil der Bildschirm-Ein- blendungen! Hier fi nden Sie Hinweise zur weiteren Bedienung. Sie haben drei Möglichkeiten, einen Suchlauf zu starten: Automatischer Suchlauf - alle Transponder des von Ihnen gewählten Satelliten werden durchsucht Manueller Suchlauf - es wird nur der gewählte Transponder des gewählten Satelliten durchsucht Programmsuche mit Service-ID -... - Seite 50 PROGRAMME SUCHEN (PROGRAMM-SUCHLAUF) Satellit Wählen Sie mit den -Tasten den zu durchsuchenden Satelliten aus. Beachten Sie dabei, dass Ihre Empfangsanlage auch auf diesen Satelliten ausgerichtet ist. Sie können pro Suchlauf nur einen Satel- liten durchsuchen. Sollten Sie an eine Multifeed-Empfangsanlage angeschlossen sein (z. B. Empfang von ASTRA 19,2°...
-
Seite 51: Manueller (Programm-)Suchlauf
PROGRAMME SUCHEN (PROGRAMM-SUCHLAUF) Neu gefundene Programme werden mit der Einblendung „Neu“ hinter dem Programm-Namen gekennzeich- net. Nach Abschluss des Suchlaufs erhalten Sie folgende Einblendung (Beispiel): Drücken Sie die -Taste. Sie werden gefragt, ob Sie die Änderungen speichern wollen oder nicht. Die Auswahl nehmen Sie mit den -Tasten vor und bestätigen mit der -Taste. - Seite 52 PROGRAMME SUCHEN (PROGRAMM-SUCHLAUF) Mit den -Tasten wählen Sie die zu verändernden Parameter für den Suchlauf aus. Satellit Wählen Sie mit den -Tasten den Satelliten aus, auf dem sich der zu durchsuchende Transpon- der befi ndet. Beachten Sie dabei, dass Ihre Empfangsanlage auch auf diesen Satelliten ausgerichtet ist. Sie können pro Suchlauf nur einen Transponder durchsuchen.
-
Seite 53: Programmsuche Mit Service-Id
PROGRAMME SUCHEN (PROGRAMM-SUCHLAUF) Nach Abschluss des Suchlaufs erhalten Sie folgende Einblendung (Beispiel): Drücken Sie die -Taste. Sie werden gefragt, ob Sie die Änderungen speichern wollen oder nicht. Die Auswahl nehmen Sie mit den -Tasten vor und bestätigen die Auswahl mit der -Taste. - Seite 54 PROGRAMME SUCHEN (PROGRAMM-SUCHLAUF) Beachten Sie dabei, dass Ihre Empfangsanlage auch auf diesen Satelliten ausgerichtet ist. Wechseln Sie mit der -Taste auf den nächsten Auswahlpunkt. Transponder-Frequenz Wählen Sie mit den - oder den Ziffern-Tasten die Transponder-Frequenz aus, auf der das zu suchende Programm abgestrahlt wird.
-
Seite 55: Kindersicherung
KINDERSICHERUNG Bei Auswahl „Ja, Änderungen speichern“ werden die neu gefundenen Programme am Ende der Programm- Liste angefügt. Drücken Sie im Anschluss zum Verlassen des Menüs die -Taste. Der Aufruf der Pro- gramm-Liste vom TV-Bildschirm erfolgt mit der -Taste (siehe auch Kapitel „Bildschirm-Einblendungen“ „Programm-Liste-TV/-Radio“). -
Seite 56: Neues Kennwort (Pin) Festlegen
KINDERSICHERUNG NEUES KENNWORT (PIN) FESTLEGEN Drücken Sie die -Taste, um den alten PIN-Code durch einen neuen zu ersetzen. Geben Sie den neu- en PIN-Code ein (vierstellig). Zur Sicherheit müssen Sie den neuen PIN-Code noch einmal wiederholen. Bestätigen Sie die Änderung des PIN-Codes mit der -Taste. -
Seite 57: Einstellungen
EINSTELLUNGEN Die angewählten Menüs, Untermenüs und Positionen sowie die einzustellenden Parameter werden jeweils farbig hervorgehoben. Die Menüs sind größtenteils selbsterklärend. Beachten Sie die Leiste im un- teren Teil der Bildschirm-Einblen- dung! Hier fi nden Sie Hinweise zur weiteren Bedienung. Das Menü „Einstellungen“ wählen Sie mit der -Taste, den -Tasten im Hauptmenü... -
Seite 58: Tv-Einstellungen (Tv, Bild Und Ton)
EINSTELLUNGEN TV-EINSTELLUNGEN (TV, BILD UND TON) TV-FORMAT Hier wählen Sie mit den -Tasten das Bildformat Ihres Fernsehgerätes aus. Entweder 4:3-Format oder 16:9-Format. BILDSCHIRM-ANZEIGE Hier wählen Sie mit den -Tasten die Art der Bildschirmdarstellung: • Pan & Scan • Letter-Box • Vollbild TV-SCART-SIGNALAUSGABE Hier wählen Sie mit den... -
Seite 59: Hdmi-Format
EINSTELLUNGEN HDMI-FORMAT Hier stellen Sie mit den -Tasten ein, welches Bildformat über HDMI an Ihr Fernsehgerät übertragen werden solll Zur Auswahl stehen: Auto (automatische Formatwahl), 576p, 720p oder 1080i AUTOMATISCHES STAND-BY Hier stellen Sie mit den -Tasten ein, ob die automatische Stand-by-Schaltung nach drei Stunden aktiviert („Ein“) oder deaktiviert („Aus“) werden soll. -
Seite 60: Bildschirm-Menü Anpassen
EINSTELLUNGEN BILDSCHIRM-MENÜ ANPASSEN FUNKTIONSUMFANG Stellen Sie hier den Funktionsumfang Ihres Receivers ein. Sie können wählen zwischen „Vollständig“, „Einfach“ und „Mittel“. Welche Funktionen in welcher Umfangstufe möglich sind, entnehmen Sie bitte der unten aufgeführten Tabelle. -Taste (rot) -Taste (gelb) -Taste (blau) -Taste -Taste Hoch... -
Seite 61: Datum Und Uhrzeit
EINSTELLUNGEN DATUM UND UHRZEIT (UTC) Zeitzonen-Abweichung Stellen Sie mit den -Tasten die Zeitzonenabweichung von der UTC (früher GMT) ein (z. B. für Deutschland +1 Std.). Wechseln Sie mit den -Tasten auf das Feld „Automatische Zeitumstellung“. Automatische Zeitumstellung Wählen Sie hier mit den -Tasten, ob der Receiver automatisch von Sommer- auf Winterzeit und umgekehrt umstellen soll. -
Seite 62: Service-Menü
SERVICE-MENÜ Das Menü „Service“ wählen Sie mit der -Taste, den -Tasten im Hauptmenü und Sie erhalten folgende Einblendung: Aktuelle Software-Version 1.01 Hardware-Version 10.10.2009 Letzer Update-Vorgang 10.10.2009 Datum der Programmliste SOFTWARE AKTUALISIEREN Sie können aber auch manuell prüfen, ob eine neue Software zur Verfügung steht. Wechseln Sie mit den -Tasten auf „Software Aktualisierung“... - Seite 63 SERVICE-MENÜ V 1.01 10.10.2009 Beachten zusätzlich Leisten im unteren Teil der Bild- schirm-Einblendungen! Hier fi n- den Sie Hinweise zur weiteren Bedienung. Software aktualisieren Wählen Sie mit den -Tasten (Nein/Ja) (nur bei Verfügbarkeit einer neuen Software möglich), ob Sie die neue zur Verfügung stehende Software laden wollen. Falls Sie sich nicht sicher sind, ob Sie die neue Software laden möchten, können Sie die Einstellung vorerst auf „Nein“...
-
Seite 64: Werkseinstellung Laden
SERVICE-MENÜ Sie erhalten folgende Einblendung (Beispiel): 10.10.2009 WERKSEINSTELLUNG LADEN Das Menü „Service“ wählen Sie mit der -Taste, den -Tasten im Hauptmenü und Wechseln Sie mit den -Tasten auf „Werkseinstellung laden“ und drücken Sie zum Aufruf die Taste. Sie erhalten folgende Einblendung: 10.10.2009 Mit der -Taste werden die Werkseinstellungen geladen. -
Seite 65: Video-/Dvr-Recorder-Anschluss
VIDEO-/DVR-RECORDER-ANSCHLUSS Wie Ihr externer Recorder an den Receiver anzuschließen ist, können Sie dem Anschlussschema am Ende dieser Betriebsanleitung und der Beschreibung des externen Recorders entnehmen. AUFNAHME Zur VCR-Aufnahme (Record) muss der Satelliten-Receiver eingeschaltet oder die Timer müssen vorpro- grammiert sein (siehe Abschnitt „EPG“ „Aufnehmen (Timer)“). WIEDERGABE Zur VCR-/DVR-Wiedergabe (Play) müssen Sie beim UFS 651 zuvor mit der -Taste die Scart-Buchse... -
Seite 66: Bedienung Von Der Frontseite/Service
BEDIENUNG VON DER FRONTSEITE/SERVICE Sollten Sie Ihre Fernbedienung einmal verlegt haben, oder sind deren Batterien entladen, können Sie Ihren Receiver notfalls von der Frontseite aus bedienen. AUSNAHMEBETRIEB An der Frontseite stehen zwei Tasten zur Verfügung: ▼-Taste: Mit der Programm-ab-Taste können Sie ein Programm nach unten in der von Ihnen aktuell gewählten Pro- gramm-Liste springen. -
Seite 67: Service
Sollten Sie trotz Studiums dieser Betriebsanleitung noch Fragen zur Inbetriebnahme oder Bedienung haben, oder sollte wider Erwarten ein Problem auftreten, setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung. Weiterhin steht Ihnen auch unsere Kathrein-Kunden-Hotline zur Verfügung. Telefon: 0900/1122240 *... -
Seite 68: Technischer Anhang
HDMI-Ausgang für hohe Bildqualität auf Ihrem Flachbildfernseher Up-Scaler zum Hochskalieren des Pal-Signales (576i) auf 576p, 720p und 1080i 4-stelliges Display Kathrein-EPG mit Timer-Programmierung ¹ Geführte Erstinstallation mit Ländereinstellung Vorprogrammierte Programmliste - Sofort Fernsehen ohne Programmsuchlauf Für Software-Download über Satellit und PC geeignet Jeweils 8 Favoriten-Programm-Listen für TV und Radio... - Seite 69 TECHNISCHER ANHANG UFS 651si UFS 651sw Bestell-Nr. 20210155 20210156 Farbe Silber Schwarz HF-Eigenschaften Eingangs-Frequenzbereich 950-2150 Eingangspegelbereich dBµV 44-83 TV-System Video Modulation, FEC, Demultiplexer DVB-S-Standard Video-Aufl ösung CCIR 601 (720 x 576 Zeilen), 576p, 720p, 1080i Video-Dekodierung MPEG-1- und -2-kompatibel > 53...
-
Seite 70: Scart-Buchsen-Belegung
TECHNISCHER ANHANG SCART-BUCHSEN-BELEGUNG Signal Anschluss-Nr. VCR/AUX Audio Rechts Ausgang Audio Rechts Eingang Audio Links Ausgang Audio Masse Blau Masse Audio Links Eingang Blau Signal Schaltspannung Grün Masse Datensignal Grün Signal Datensignal Rot Masse Daten Masse Rot Signal (C) Austastsignal Video Masse Austastsignal Masse Video Ausgang (FBAS/Y) Video Eingang... -
Seite 71: Anschlussbeispiel
TECHNISCHER ANHANG ANSCHLUSSBEISPIEL Infrarot-Empfänger (optional) Scart Digitalton AC 3 elektrisch Scart... -
Seite 72: Sat-Zf-Anschlussbeispiele
TECHNISCHER ANHANG SAT-ZF-ANSCHLUSSBEISPIELE EINZELANLAGEN GEMEINSCHAFTSANLAGEN (4 X SAT-ZF) Überspannungsschutz KAZ 11/KAZ 12... -
Seite 73: Gemeinschaftsanlagen (8 X Sat-Zf), Multifeed
TECHNISCHER ANHANG GEMEINSCHAFTSANLAGEN (8 X SAT-ZF), MULTIFEED GEMEINSCHAFTSANLAGEN (8 X SAT-ZF), MULTIFEED Überspannungsschutz KAZ 11/KAZ 12... -
Seite 74: Einkabel-System-Anlagen
TECHNISCHER ANHANG EINKABEL-SYSTEM-ANLAGEN Überspannungsschutz KAZ 11/KAZ 12... - Seite 75 TECHNISCHER ANHANG Überspannungsschutz KAZ 11/KAZ 12...
-
Seite 76: Kleines Technisches Lexikon
KLEINES TECHNISCHES LEXIKON DISEQC™ DiSEqC™ (Digital Satellite Equipment Control) ist ein Kommunikationssystem zwischen Sat-Receiver (Mas- ter) und den peripheren Sat-Komponenten (Slaves), wie z. B. LNBs, Multischaltern, drehbaren Antennen- systemen. Es handelt sich dabei um ein Single Master-/Multi Slave-System, d. h. es gibt immer nur einen Master im Sat-System. - Seite 77 KLEINES TECHNISCHES LEXIKON PROGRAMM-PAKET Das Programm-Paket eines digitalen Transponders enthält meist mehrere TV- und Radio-Programme. Jedes Programm-Paket hat eine feste Zuordnung zur Transponder-Sendefrequenz, zur Polarisation (horizontal oder vertikal), zur Symbol-Rate und zur Viterbi-Rate bzw. Fehlerrate. SYMBOL-RATE Die Symbol-Rate beschreibt die Datenmenge, die pro Sekunde übertragen wird. Die Symbol-Rate wird gemessen in MSymbole/s und ist gleich der Anzahl der Symbole, die pro Sekunde einlaufen.
-
Seite 78: Glossar
KLEINES TECHNISCHES LEXIKON GLOSSAR AC 3 Ausgang für Dolby Digital-Signal Audio-Ausgang Tonausgang am Receiver AV-Programm-Platz Vorzugs-Programm-Platz des Fernsehgerätes für Scart-Eingang Conditional Access (zum Dekodieren von verschlüsselten Programmen) International genormte Schnittstelle für CA-Module Decoder Entschlüsselungsgerät für Pay-TV DiSEqC™ Steuerungssystem zwischen Receiver und LNB, Multischalter Digital Video Broadcasting Eb/No [dB] Leistungsdichte pro Informationseinheit... -
Seite 79: Fehlererkennung Und Problembehandlung
FEHLERERKENNUNG UND PROBLEMBEHANDLUNG Für den Fall einer Funktionsstörung kontrollieren Sie zunächst grundsätzlich alle Kabel- verbindungen und Betriebszustände: 1. Netzstecker von Receiver und Fernsehgerät befi nden sich in der Steckdose 2. Antennenkabel befi nden sich am Receiver-Eingang 3. Receiver und Fernsehgerät sind mit Scart- oder Cinch-Kabel korrekt verbunden 4. - Seite 80 Internet: http://www.kathrein.de KATHREIN-Werke KG • Anton-Kathrein-Straße 1 - 3 Postfach • 83004 Rosenheim...
