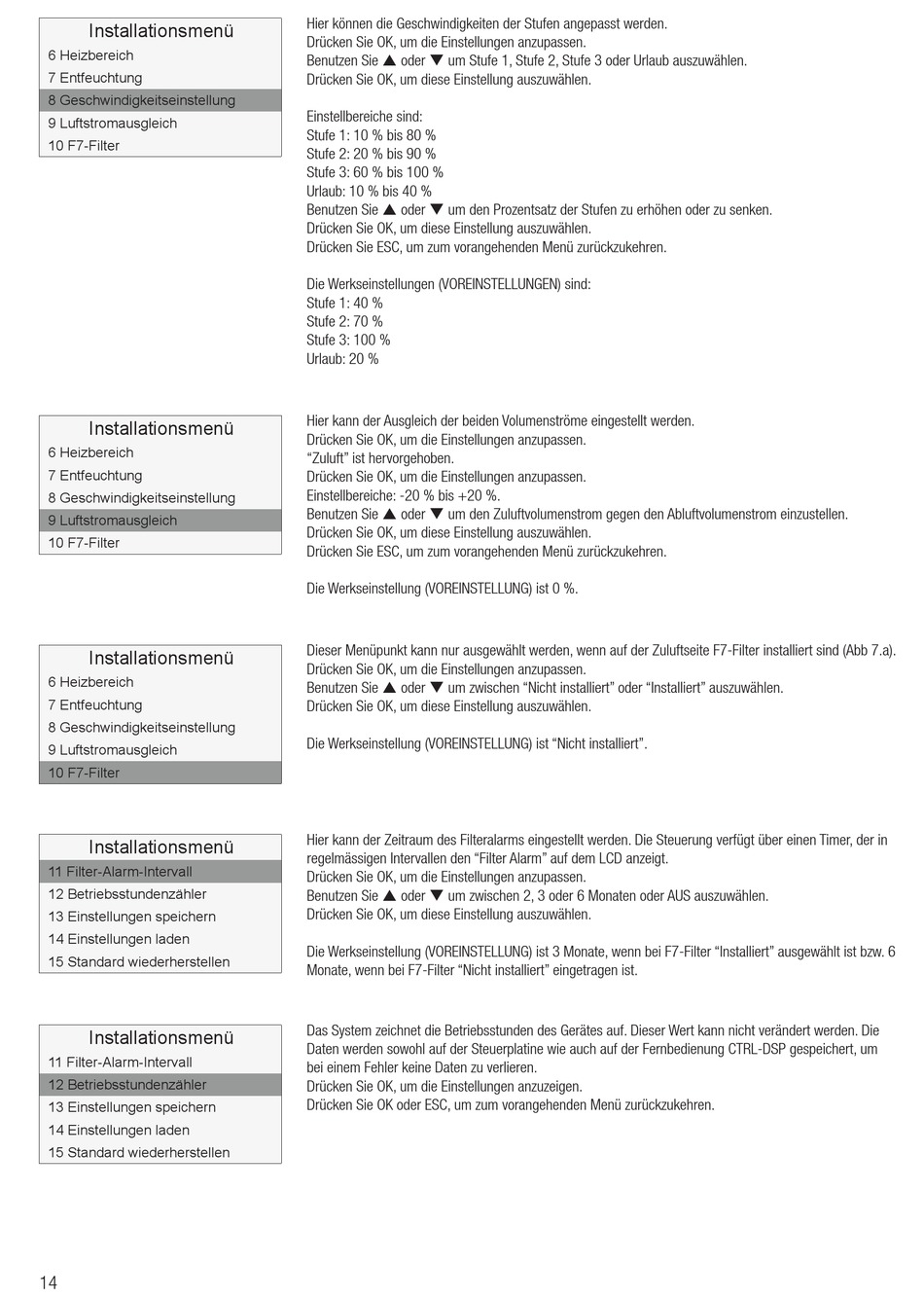

aerauliqa QR280E Installationsanleitung Seite 14

Installationsmenü
6 Heizbereich
7 Entfeuchtung
8 Geschwindigkeitseinstellung
9 Luftstromausgleich
10 F7-Filter
Installationsmenü
6 Heizbereich
7 Entfeuchtung
8 Geschwindigkeitseinstellung
9 Luftstromausgleich
10 F7-Filter
Installationsmenü
6 Heizbereich
7 Entfeuchtung
8 Geschwindigkeitseinstellung
9 Luftstromausgleich
10 F7-Filter
Installationsmenü
11 Filter-Alarm-Intervall
12 Betriebsstundenzähler
13 Einstellungen speichern
14 Einstellungen laden
15 Standard wiederherstellen
Installationsmenü
11 Filter-Alarm-Intervall
12 Betriebsstundenzähler
13 Einstellungen speichern
14 Einstellungen laden
15 Standard wiederherstellen
14
Hier können die Geschwindigkeiten der Stufen angepasst werden.
Drücken Sie OK, um die Einstellungen anzupassen.
Benutzen Sie  oder  um Stufe 1, Stufe 2, Stufe 3 oder Urlaub auszuwählen.
Drücken Sie OK, um diese Einstellung auszuwählen.
Einstellbereiche sind:
Stufe 1: 10 % bis 80 %
Stufe 2: 20 % bis 90 %
Stufe 3: 60 % bis 100 %
Urlaub: 10 % bis 40 %
Benutzen Sie  oder  um den Prozentsatz der Stufen zu erhöhen oder zu senken.
Drücken Sie OK, um diese Einstellung auszuwählen.
Drücken Sie ESC, um zum vorangehenden Menü zurückzukehren.
Die Werkseinstellungen (VOREINSTELLUNGEN) sind:
Stufe 1: 40 %
Stufe 2: 70 %
Stufe 3: 100 %
Urlaub: 20 %
Hier kann der Ausgleich der beiden Volumenströme eingestellt werden.
Drücken Sie OK, um die Einstellungen anzupassen.
"Zuluft" ist hervorgehoben.
Drücken Sie OK, um die Einstellungen anzupassen.
Einstellbereiche: -20 % bis +20 %.
Benutzen Sie  oder  um den Zuluftvolumenstrom gegen den Abluftvolumenstrom einzustellen.
Drücken Sie OK, um diese Einstellung auszuwählen.
Drücken Sie ESC, um zum vorangehenden Menü zurückzukehren.
Die Werkseinstellung (VOREINSTELLUNG) ist 0 %.
Dieser Menüpunkt kann nur ausgewählt werden, wenn auf der Zuluftseite F7-Filter installiert sind (Abb 7.a).
Drücken Sie OK, um die Einstellungen anzupassen.
Benutzen Sie  oder  um zwischen "Nicht installiert" oder "Installiert" auszuwählen.
Drücken Sie OK, um diese Einstellung auszuwählen.
Die Werkseinstellung (VOREINSTELLUNG) ist "Nicht installiert".
Hier kann der Zeitraum des Filteralarms eingestellt werden. Die Steuerung verfügt über einen Timer, der in
regelmässigen Intervallen den "Filter Alarm" auf dem LCD anzeigt.
Drücken Sie OK, um die Einstellungen anzupassen.
Benutzen Sie  oder  um zwischen 2, 3 oder 6 Monaten oder AUS auszuwählen.
Drücken Sie OK, um diese Einstellung auszuwählen.
Die Werkseinstellung (VOREINSTELLUNG) ist 3 Monate, wenn bei F7-Filter "Installiert" ausgewählt ist bzw. 6
Monate, wenn bei F7-Filter "Nicht installiert" eingetragen ist.
Das System zeichnet die Betriebsstunden des Gerätes auf. Dieser Wert kann nicht verändert werden. Die
Daten werden sowohl auf der Steuerplatine wie auch auf der Fernbedienung CTRL-DSP gespeichert, um
bei einem Fehler keine Daten zu verlieren.
Drücken Sie OK, um die Einstellungen anzuzeigen.
Drücken Sie OK oder ESC, um zum vorangehenden Menü zurückzukehren.
