BEGA 24 366 Gebrauchsanweisung

49.17 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Plug & Play Gartenscheinwerfer
Plug & Play Garden floodlight
Plug & Play Projecteur de jardin
Ø 105 Ø 105
Gebrauchsanweisung
Anwendung
BEGA Plug & Play
Ortsveränderliche LED-Gartenscheinwerfer
48 V DC bestehend aus 3 Leuchten mit
Erdspieß.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
Spannung
24 366 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
Gehäuse und Erdspieß aus
glasfaserverstärktem Kunststoff
Sicherheitsglas klar
Silikondichtung
Reflektoroberfläche Reinstaluminium
Schwenkbereich -30°/+90°
Werkzeuglose Brennlageneinstellung
Mit 5 m Leitung zwischen 48 V-Stecker
und dem Verteiler
Leitungslänge zwischen Verteiler
und jedem Scheinwerfer 3 m
Schutzklasse III 3
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
c – Konformitätszeichen
Gewicht: 1,4 kg
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Ø 55 Ø 55
Instructions for use
Application

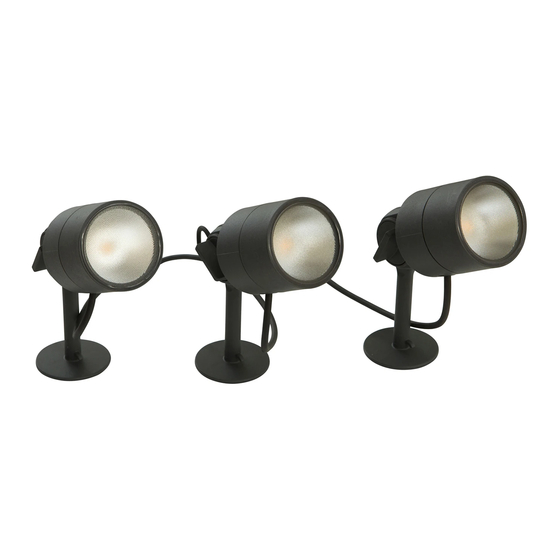

BEGA Plug & Play
Portable LED garden floodlights 48 V DC
consisting of 3 luminaires with earth spike.
Lamp
3x 3,4 W Module connected wattage
11,7 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 40 °C Ambient temperature
a max
48 V = DC Voltage
24 366 K3
LED-0817/930 Module designation
3000 K Colour temperature
CRI > 90 Colour rendering index
1320 lm Module luminous flux
843 lm Luminaire luminous flux
72,1 lm / W Luminaire luminous efficiency
Product description
Housing and earth spike made of glass-fibre
reinforced polyamide
Clear safety glass
Silicone gasket
Reflector surface made of pure aluminium
Swivel range -30°/+90°
No tools are needed to adjust the
operating position
With 5 m cable between the 48 V plug
and the distribution box
Cable length between distribution box
and each floodlight 3 m
Safety class III 3
Protection class IP 65
Dust-tight and protection against water jets
c – Conformity mark
Weight: 1.4 kg
Safety indices
The installation and operation of this luminaire
are subject to national safety regulations.
The manufacturer is then discharged from
liability when damage is caused by improper
use or installation.
If any luminaire is subsequently modified, the
persons responsible for the modification shall
be considered as manufacturer.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
80 80
90° 90°
30° 30°
3x 3.4 W
11.7 W
t = 25 °C
a
t = 40 °C
a max
48 V = DC
LED-0817/930
3000 K
CRI > 90
1320 lm
843 lm
72,1 lm / W
Y(0E40BH*MSMQPT(
3 × 3 m
5 m
Fiche d'utilisation
Utilisation
BEGA Plug & Play
Projecteurs de jardins à LED mobiles 48 V DC
composés de 3 luminaires sur piquet.
Lampe
Puissance raccordée du module
Puissance raccordée d'un luminaire
Température de référence
Température d'ambiance
Tension
24 366 K3
Marquage des modules
Température de couleur
Indice de rendu des couleurs
Flux lumineux du module
Flux lumineux du luminaire
Rendement lum. d'un luminaire
Description du produit
Boîtier et piquet en polyamide
renforcé à la fibre de verre
Verre de sécurité clair
Joint silicone
Finition du réflecteur aluminium extra-pur
Inclinaison -30°/+90°
Réglage ne nécessitant pas d'outil
Avec câble 5 m entre la prise 48 V
et le répartiteur
Longueur de câble entre le répartiteur
et chaque projecteur 3 m
Classe de protection III 3
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
c – Sigle de conformité
Poids: 1,4 kg
Sécurité
Pour l'installation et l'utilisation de ce luminaire,
respecter les normes de sécurité nationales.
Le fabricant décline toute responsabilité
résultant d'une mise en œuvre ou d'une
installation inappropriée du produit.
Toutes les modifications apportées au luminaire
se feront sous la responsabilité exclusive de
celui qui les effectuera.
24 366
3
IP 65
3x 3,4 W
11,7 W
t = 25 °C
a
t = 40 °C
a max
48 V = DC
LED-0817/930
3000 K
CRI > 90
1320 lm
843 lm
72,1 lm / W
