BEGA 85 251 Gebrauchsanweisung

41.24 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

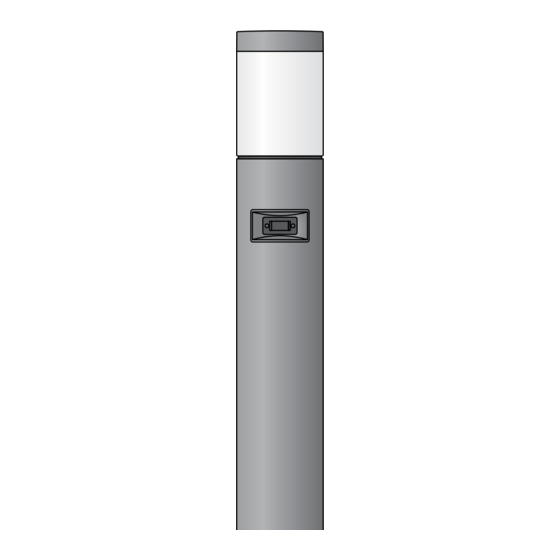

Garten- und Wegeleuchte mit PIR-Bewegungs- und -Lichtsensor
Garden and pathway luminaire with PIR motion and light sensor
Luminaire de jardin et d'allée avec détecteur de mouvement PIR
Projekt · Project · Projet
Standort · Location · Lieu
Gebrauchsanweisung
Anwendung
Freistrahlende Garten- und Wegeleuchte mit
rotationssymmetrischer Lichtstärkeverteilung
für die wirkungsvolle Beleuchtung in privaten
Gartenanlagen.
Die Leuchte kann über eine geschaltete
Phase klassisch on/off sowie bei Dauerphase
entweder über die App BEGA Smart oder die
wibutler App gesteuert werden.
Für die wibutler-Einbindung ist zusätzlich der
wibutler pro (2. Gen.) erforderlich.
Der eingebaute Passiv-Infrarot-Bewegungs-
und Lichtsensor detektiert Bewegung
durch Menschen oder Tiere sowie die
Umgebungshelligkeit und kann neben dem
eigenen Leuchtmittel noch weitere Geräte
drahtlos über Funk steuern.
Alternativ können weitere Leuchten über den
integrierten Relaiskontakt geschaltet werden.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Modul-Bezeichnung LED-1559/83040
Farbwiedergabeindex
Bemessungstemperatur
Lebensdauerkriterien
Die Farbtemperatur der Leuchte kann
wahlweise auf 3000 K oder 4000 K eingestellt
werden.
Betrieb bei Farbtemperatur
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Betrieb bei Farbtemperatur
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Ø 110 Ø 110
Instructions for use
Application
Unshielded garden and path luminaire with
rotationally symmetrical light distribution for
effective illumination in private gardens.
The luminaire can be used with standard on/off
controls via a switched phase, or in continuous
phase using the apps BEGA Smart or wibutler.
A wibutler integration will additionally require
the installation of wibutler pro (2nd generation).
The integrated passive infrared motion and
light sensor detects movement of people or
animals as well as the ambient brightness and
can control other devices wirelessly via radio in
addition to its own lamp.
Alternatively, other luminaires can be controlled
via the integrated relay contact.
Lamp
3,9 W Module connected wattage
5 W Luminaire connected wattage
Module designation
CRI > 80 Colour rendering index
t = 25 °C Rated temperature
a
50 000 h / L Service life criteria
80
The colour temperature of the luminaire can be
set optionally to 3000 K and 4000 K.
Operation at colour temperature
3000 K Module luminous flux
725 lm Luminaire luminous flux
445 lm Luminaire luminous efficiency
89 lm / W
Operation at colour temperature
4000 K Module luminous flux
735 lm Luminaire luminous flux
451 lm Luminaire luminous efficiency
90,2 lm / W
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Fiche d'utilisation
Utilisation
Luminaire de jardin et d'allée à diffusion libre,
répartition lumineuse symétrique circulaire pour
un éclairage décoratif dans du jardin privé.
Le luminaire peut être commandé de manière
classique on/off via une phase commutée, mais
aussi en phase continue via l'application BEGA
Smart ou l'application wibutler.
Pour l'intégration de wibutler, il faut en plus
disposer de wibutler pro (2e génération).
Le détecteur de mouvement à infrarouge
passif et capteur de luminosité intégré détecte
tout mouvement humain ou animal ainsi
que l'éclairement environnant, et peut aussi
commander par radio et sans fil d'autres
appareils que sa propre source lumineuse.
Il est également possible de commuter d'autres
luminaires via le contact de relais intégré.
Source lumineuse
3.9 W Puissance de raccordement du module 3,9 W
5 W Puissance de raccord. du luminaire
LED-1559/83040 Désignation du module
CRI > 80 Indice de rendu des couleurs
t = 25 °C Température de référence
a
50 000 h / L Critères relatifs à la durée de vie
80
La température de couleur des luminaires est
réglable sur 3000 K ou 4000 K au choix.
3000 K Fonctionnement avec temp. de couleur 3000 K
725 lm Flux lumineux du module
445 lm Flux lumineux du luminaire
89 lm / W Rendement lum. du luminaire
4000 K Fonctionnement avec temp. de couleur 4000 K
735 lm Flux lumineux du module
451 lm Flux lumineux du luminaire
90,2 lm / W Rendement lum. du luminaire
85 251
é c
IP 65
DataMatrix
Code
5 W
LED-1559/83040
(IRC) > 80
t = 25 °C
a
50 000 h / L
80
725 lm
445 lm
89 lm / W
735 lm
451 lm
90,2 lm / W
1 / 8
