Wlan-Karte; Entfernen Der Wlan-Karte - Dell Latitude 5300 2-in-1 Chrome Servicehandbuch

Nächste Schritte
1. Schließen Sie das Batteriekabel
2. Bringen Sie die Bodenabdeckung
3. Setzen Sie das SIM-Kartenfach
4. Setzen Sie die microSD-Karte
5. Folgen Sie den Anweisungen unter

WLAN-Karte

Entfernen der WLAN-Karte

Voraussetzungen
1. Folgen Sie den Anweisungen unter
2. Entfernen Sie die microSD-Karte.
3. Entfernen Sie das SIM-Kartenfach.
4. Entfernen Sie die Bodenabdeckung.
5. Trennen Sie das Batteriekabel.
Schritte

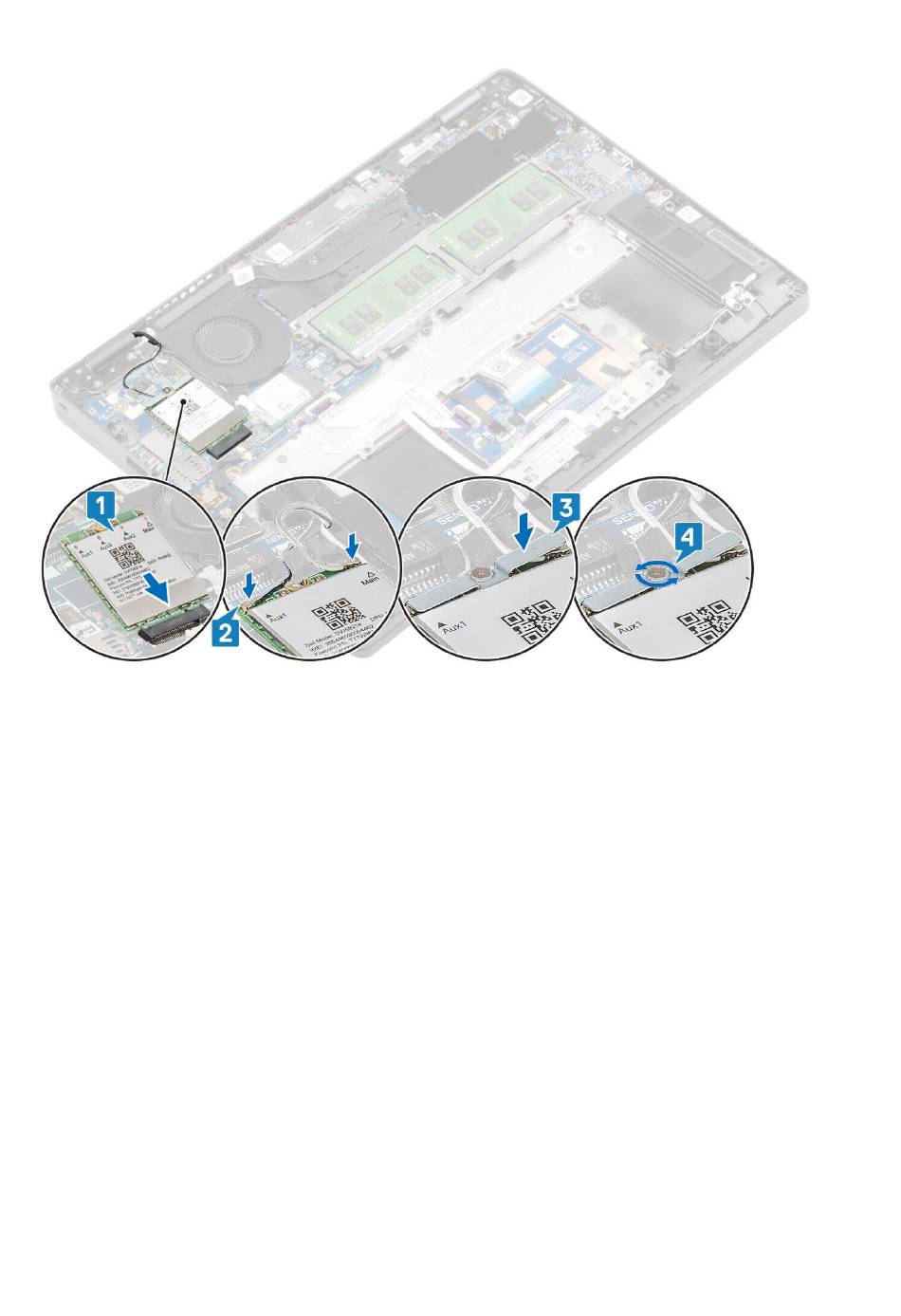

1. Lösen Sie die einzelne Schraube (M2x2), mit der die WLAN-Kartenhalterung an der Systemplatine befestigt ist [1].
2. Entfernen Sie die WLAN-Kartenhalterung mit Schraube, mit der die WLAN-Antennenkabel befestigt sind [2].
3. Trennen Sie die Kabel der WLAN-Antenne von den Anschlüssen auf der WLAN-Karte [3].
4. Schieben und heben Sie die WLAN-Karte aus dem Anschluss auf der Systemplatine heraus [3].
32 Entfernen und Einbauen von Komponenten
an.
wieder an.
wieder ein.
wieder ein.
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Computers.
Computers.
