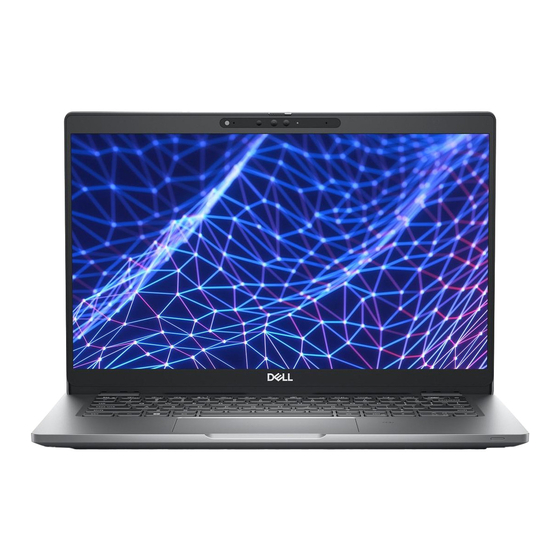

Dell Latitude 5330 Servicehandbuch
  1. Anleitungen
  2. Marken
  3. Dell Anleitungen
  4. Notebooks
  5. Latitude 5330
  6. Servicehandbuch
Dell Latitude 5330 Servicehandbuch

Dell Latitude 5330 Servicehandbuch

Vorschau ausblenden Andere Handbücher für Latitude 5330:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Latitude 5330
Servicehandbuch
Vorschriftenmodell: P138G/P139G
Vorschriftentyp: P138G002/P139G002
März 2022
Rev. A00

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Latitude 5330

Inhaltszusammenfassung für Dell Latitude 5330

  • Seite 1 Latitude 5330 Servicehandbuch Vorschriftenmodell: P138G/P139G Vorschriftentyp: P138G002/P139G002 März 2022 Rev. A00...
  • Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2022 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder Tochterunternehmen. Andere Markennamen sind möglicherweise Marken der entsprechenden Inhaber.

  • Seite 3: Inhaltsverzeichnis

    Nach der Arbeit an Komponenten im Inneren des Computers.................10 BitLocker..................................11 Kapitel 2: Entfernen und Einbauen von Komponenten............... 12 Empfohlene Werkzeuge..............................12 Schraubenliste..................................12 Hauptkomponenten von Latitude 5330..........................13 SIM-Kartenfach..................................15 Entfernen des SIM-Kartenfachs..........................15 Installieren des SIM-Kartenfachs..........................16 microSD-Karte..................................17 Entfernen der micro-SD-Karte.............................
  • Seite 4 Lautsprecher..................................43 Entfernen der Lautsprecher............................43 Einbauen der Lautsprecher............................45 Lüfter.....................................47 Entfernen des Lüfters..............................47 Einbauen des Lüfters..............................49 Kühlkörper.................................... 50 Kühlkörper entfernen..............................50 Einsetzen des Kühlkörpers............................51 Systemplatine..................................52 Entfernen der Systemplatine............................52 Einbauen der Systemplatine............................55 Betriebsschalterplatine............................... 59 Entfernen des Netzschalters............................59 Einbauen des Netzschalters............................60 Netzschalter mit Fingerabdruckleser (optional).......................61 Entfernen des Netzschalters mit optionalem Fingerabdruckleser................
  • Seite 5 Löschen oder Ändern eines vorhandenen System-Setup-Kennworts..............134 Löschen von BIOS- (System-Setup) und Systemkennwörtern.................. 134 Kapitel 5: Fehlerbehebung......................135 Umgang mit aufgeblähten Lithium-Ionen-Akkus......................135 Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start..............135 Ausführen der SupportAssist-Systemleistungsprüfung vor dem Systemstart............ 136 Integrierter Selbsttest (Built-In Self-Test, BIST)......................136 M-BIST..................................136 LCD-Stromschienentest (L-BIST)..........................
  • Seite 6 Kapitel 6: Hilfe erhalten und Kontaktaufnahme mit Dell..............142 Inhaltsverzeichnis...

  • Seite 7: Kapitel 1: Arbeiten An Komponenten Im Inneren Des Computers

    Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen Sie die Sicherheitshinweise, die Sie zusammen mit dem Produkt erhalten haben bzw.

  • Seite 8: Sicherheitsvorkehrungen

    Stellen Sie sicher, dass der Computer heruntergefahren und der Netzadapter getrennt ist. a. Halten Sie die <B>-Taste auf der Tastatur gedrückt und drücken Sie dann den Netzschalter 3 Sekunden lang oder bis das Dell Logo auf dem Bildschirm angezeigt wird.

  • Seite 9: Schutz Vor Elektrostatischer Entladung

    Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar.

  • Seite 10: Esd-Schutz - Zusammenfassung

    Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden.

  • Seite 11: Bitlocker

    Wiederherstellungsschlüssel nicht bekannt ist, kann dies zu Datenverlust oder einer unnötigen Neuinstallation des Betriebssystems führen. Weitere Informationen zu diesem Thema finden Sie im Wissensdatenbank-Artikel: Aktualisieren des BIOS auf Dell Systemen mit aktiviertem BitLocker. Der Einbau der folgenden Komponenten löst BitLocker aus: ●...

  • Seite 12: Kapitel 2: Entfernen Und Einbauen Von Komponenten

    Entfernen und Einbauen von Komponenten ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: ● Kreuzschlitzschraubendreher Größe 0 ●...

  • Seite 13: Hauptkomponenten Von Latitude 5330

    Tastaturhalterung M2x2 Bildschirmbaugruppe M2,5x4 (Bildschirmscharnier an Handballenstützen- Baugruppe) M2x4 (Bildschirmkabelhalterung an Handballenstützen- Baugruppe) Bildschirmscharnier M2,5x3 (Bildschirmscharnier zur hinteren Bildschirmabdeckung) Bildschirm M2x2,5 Hauptkomponenten von Latitude 5330 Die folgende Abbildung zeigt die wichtigsten Komponenten von Latitude 5330. Entfernen und Einbauen von Komponenten...
  • Seite 14 Entfernen und Einbauen von Komponenten...

  • Seite 15: Sim-Kartenfach

    18. Systemlüfter 19. Kühlkörper ANMERKUNG: Dell stellt eine Liste der Komponenten und ihrer Artikelnummern für die ursprüngliche erworbene Systemkonfiguration bereit. Diese Teile sind gemäß der vom Kunden erworbenen Gewährleistung verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter. SIM-Kartenfach...

  • Seite 16: Installieren Des Sim-Kartenfachs

    Schritte 1. Führen Sie einen Stift in die Auswurföffnung ein, um das SIM-Kartenfach zu lösen. 2. Drücken Sie auf den Stift, damit die Sperre entriegelt und das SIM-Kartenfach ausgeworfen wird. 3. Schieben Sie das SIM-Kartenfach aus dem Steckplatz im System. 4.

  • Seite 17: Microsd-Karte

    Schritte 1. Richten Sie die SIM-Karte aus und setzen Sie sie in den entsprechenden Steckplatz auf dem SIM-Kartenfach ein. 2. Schieben Sie das SIM-Kartenfach in den Steckplatz im System, bis es fest einrastet. Nächste Schritte Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 18: Einsetzen Der Microsd-Karte

    Schritte 1. Drücken Sie auf die micro-SD-Karte, um sie aus dem Steckplatz zu entfernen. 2. Entfernen Sie die microSD-Karte aus dem System. Einsetzen der microSD-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 19: Bodenabdeckung

    Schritte Schieben Sie die microSD-Karte in den entsprechenden Steckplatz, bis sie hörbar einrastet. Nächste Schritte 1. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. Bodenabdeckung Entfernen der Bodenabdeckung Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 20 Entfernen und Einbauen von Komponenten...

  • Seite 21: Anbringen Der Bodenabdeckung

    Schritte 1. Lösen Sie die acht unverlierbaren Schrauben, mit denen die Bodenabdeckung an der Handauflagenbaugruppe befestigt ist. 2. Hebeln Sie mithilfe eines Kunststoffstifts die Bodenabdeckung aus den U-förmigen Vertiefungen an der oberen Kante der Bodenabdeckung und arbeiten Sie sich an den Seiten entlang, um die Bodenabdeckung von der Handauflagenbaugruppe zu lösen. 3.
  • Seite 22 Entfernen und Einbauen von Komponenten...
  • Seite 23 Schritte 1. Schließen Sie das Batteriekabel am Anschluss an der Systemplatine an. 2. Richten Sie die Laschen an der Bodenabdeckung an den Steckplätzen des Systems aus und lassen Sie die Bodenabdeckung auf der Handauflagenbaugruppe einrasten. 3. Ziehen Sie die acht unverlierbaren Schrauben an, mit denen die Bodenabdeckung an der Handauflagenbaugruppe befestigt wird. Nächste Schritte 1.

  • Seite 24: Akku

    2. Entfernen Sie die Bodenabdeckung. Info über diese Aufgabe ANMERKUNG: Latitude 5330 unterstützt 3-Zellen-Akkus mit 41 Wh und 4-Zellen-Akkus mit 58 Wh. Die nachfolgenden Abbildungen zeigen die Position des 3-Zellen-Akkus mit 41 Wh und bieten eine visuelle Darstellung des Verfahrens zum Entfernen.
  • Seite 25 Entfernen und Einbauen von Komponenten...

  • Seite 26: Einsetzen Des Akkus

    Info über diese Aufgabe ANMERKUNG: Latitude 5330 unterstützt 3-Zellen-Akkus mit 41 Wh und 4-Zellen-Akkus mit 58 Wh. Die folgende Abbildung zeigt die Position des 3-Zellen-Akkus mit 41 Wh und stellt das Verfahren zum Einsetzen bildlich dar. Entfernen und Einbauen von Komponenten...
  • Seite 27 Entfernen und Einbauen von Komponenten...

  • Seite 28: Entfernen Des Akkus

    2. Entfernen Sie die Bodenabdeckung. Info über diese Aufgabe ANMERKUNG: Latitude 5330 unterstützt 3-Zellen-Akkus mit 41 Wh und 4-Zellen-Akkus mit 58 Wh. Die nachfolgende Abbildung zeigt die Position des 4-Zellen-Akkus mit 58 Wh und bietet eine visuelle Darstellung des Verfahrens zum Entfernen.

  • Seite 29: Einsetzen Des Akkus

    Info über diese Aufgabe ANMERKUNG: Latitude 5330 unterstützt 3-Zellen-Akkus mit 41 Wh und 4-Zellen-Akkus mit 58 Wh. Die folgende Abbildung zeigt die Position des 4-Zellen-Akkus mit 58 Wh und stellt das Verfahren zum Einsetzen bildlich dar. Entfernen und Einbauen von Komponenten...

  • Seite 30: Batteriekabel

    Schritte 1. Positionieren Sie die Batterie auf der Handballenstützen- und Tastaturbaugruppe und richten Sie die Schraubenbohrungen der Batterie an den Schraubenbohrungen der Handballenstützen- und Tastaturbaugruppe aus. 2. Ziehen Sie die drei unverlierbaren Schrauben zur Befestigung des Akkus fest. 3. Verbinden Sie das Batteriekabel mit der Hauptplatine. Nächste Schritte 1.

  • Seite 31: Einsetzen Des Akkukabels

    Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Akkukabels und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1. Drehen Sie den Akku um und lösen Sie das Akkukabel aus den Kabelführungen auf dem Akku. 2. Trennen Sie das Akkukabel vom entsprechenden Anschluss auf dem Akku. 3.

  • Seite 32: Wlan-Karte

    Schritte 1. Platzieren Sie das Akkukabel korrekt ausgerichtet auf dem Akku. 2. Führen Sie das Akkukabel durch die Kabelführungen am Akku. 3. Verbinden Sie das Akkukabel mit dem Anschluss am Akku. Nächste Schritte 1. Bauen Sie die 3-Zellen-Batterie oder die 4-Zellen-Batterie ein.
  • Seite 33 Schritte 1. Entfernen Sie die Schraube (M2x3), mit der die WLAN-Kartenhalterung an der WLAN-Karte befestigt ist. 2. Heben Sie die WLAN-Kartenhalterung von der WLAN-Karte. 3. Trennen Sie die Antennenkabel von der WLAN-Karte. 4. Schieben und entfernen Sie die WLAN-Karte aus dem WLAN-Kartensteckplatz auf der Hauptplatine. ANMERKUNG: Wenn Sie die WLAN-Karte aus dem System entfernen und das Klebeband, mit dem die WLAN-Karte befestigt ist, zusammen mit der WLAN-Karte aus dem System entfernt wird, bringen Sie es wieder am System an.

  • Seite 34: Einbauen Der Wlan-Karte

    Einbauen der WLAN-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der WLAN-Karte und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1.

  • Seite 35: Wwan-Karte

    Tabelle 2. Farbcodierung des Antennenkabels Anschlüsse auf der Antennenkabelfarbe Siebdruckbeschriftung Wireless-Karte △ (weißes Dreieck) Main Weiß MAIN Hilfskabel Schwarz ▲ (schwarzes Dreieck) 2. Richten Sie die Kerbe an der WLAN-Karte an der Lasche am Steckplatz für WLAN-Karten aus und setzen Sie die WLAN-Karte schräg in den Steckplatz für WLAN-Karten.

  • Seite 36: Einbauen Der Wwan-Karte

    Schritte 1. Entfernen Sie die Schraube (M2x3), mit der die WWAN-Kartenhalterung an der WWAN-Karte befestigt ist. 2. Heben Sie die WWAN-Kartenhalterung aus dem System heraus. 3. Trennen Sie die Antennenkabel von den Anschlüssen auf der WWAN-Karte. 4. Ziehen Sie die WWAN-Karte aus dem Steckplatz für WWAN-Karten und entfernen Sie sie. Einbauen der WWAN-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
  • Seite 37 Eine Anleitung zum Auffinden der IMEI-Nummer Ihres Computers (International Mobile Station Equipment Identity) finden Sie im Knowledge Base-Artikel 000143678 unter www.dell.com/support. Schritte 1. Richten Sie die Kerbe auf der WWAN-Karte aus und schieben Sie die WWAN-Karte schräg in den Steckplatz für WWAN-Karten.

  • Seite 38: M.2-Ssd-Laufwerk

    Tabelle 3. Farbcodierung des Antennenkabels Anschlüsse auf der Antennenkabelfarbe Siebdruckbeschriftung Wireless-Karte △ (weißes Dreieck) Main Weiß MAIN Hilfskabel Schwarz ▲ (schwarzes Dreieck) 3. Platzieren Sie die WWAN-Kartenhalterung auf der WWAN-Karte und ziehen Sie die Schraube (M2x3) an. Nächste Schritte 1. Bringen Sie die Bodenabdeckung 2.

  • Seite 39: Einbauen Des M.2-2280-Solid-State-Laufwerks

    Schritte 1. Entfernen Sie die zwei Schrauben (M2x2,5), mit denen die Kühlplatte des Solid-State-Laufwerks an der Hauptplatine befestigt ist. 2. Heben Sie die Kühlplatte des Solid-State-Laufwerks aus dem System. ANMERKUNG: Wenn die Wärmefalle über dem Solid-State-Laufwerk von der Kühlplatte getrennt wurde, befestigen Sie sie wieder an der Kühlplatte des Solid-State-Laufwerks.

  • Seite 40: Wiederanbringen Der Solid-State-Laufwerkhalterung

    Schritte 1. Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche am M.2-Kartensteckplatz aus. 2. Schieben Sie das Solid-State-Laufwerk in den M.2-Kartensteckplatz auf der Systemplatine. 3. Schieben Sie die Solid-State-Laufwerkhalterung über den Haken und drücken Sie sie nach unten, um das Solid-State-Laufwerk zu befestigen.

  • Seite 41: Entfernen Des M.2-2230-Solid-State-Laufwerks

    Die Abbildung stellt das Ersetzen eines M.2-2230-Solid-State-Laufwerks durch ein M.2-2280-Solid-State-Laufwerk bildlich dar. ANMERKUNG: Entfernen Sie zunächst das M.2-2230-Solid-State-Laufwerk. Weitere Informationen finden Sie im Verfahren zum Entfernen des M.2-2230-Solid-State-Laufwerks. Schritte 1. Heben und schieben Sie die Solid-State-Laufwerkhalterung über den Haken, um sie zu entfernen. 2.

  • Seite 42: Einbauen Des M.2-2230-Solid-State-Laufwerks

    Info über diese Aufgabe ANMERKUNG: Diese Vorgehensweise gilt nur für Computer mit installiertem M.2-2230-Solid-State-Laufwerk. ANMERKUNG: Welche M.2-Karte im Computer installiert ist, hängt von der bestellten Konfiguration ab. Unterstützte Kartenkonfigurationen für den M.2-Kartensteckplatz: ● M.2-2230-Solid-State-Laufwerk ● M.2-2280-Solid-State-Laufwerk Die folgenden Abbildungen zeigen die Position des M.2-2230-Solid-State-Laufwerks und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1.

  • Seite 43: Lautsprecher

    ANMERKUNG: Welche M.2-Karte im Computer installiert ist, hängt von der bestellten Konfiguration ab. Unterstützte Kartenkonfigurationen für den M.2-Kartensteckplatz: ● M.2-2230-Solid-State-Laufwerk ● M.2-2280-Solid-State-Laufwerk Die folgende Abbildung zeigt die Position des M.2-2230-Solid-State-Laufwerks und stellt das Einbauverfahren bildlich dar. Schritte 1. Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche am M.2-Kartensteckplatz aus. 2.
  • Seite 44 Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Lautsprecher und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1. Trennen Sie die USH-Platinen-, LED- und Touchpadkabel von den Anschlüssen auf der Hauptplatine. 2. Trennen Sie das Lautsprecherkabel vom Anschluss auf der Systemplatine. 3.

  • Seite 45: Einbauen Der Lautsprecher

    5. Heben Sie die Lautsprecher zusammen mit dem Kabel aus der Handballenstützenbaugruppe heraus. Einbauen der Lautsprecher Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgende Abbildung zeigt die Position des Lautsprechers und stellt das Installationsverfahren bildlich dar. Entfernen und Einbauen von Komponenten...
  • Seite 46 Schritte 1. Setzen Sie die Lautsprecher mithilfe der Passstifte und Gummiringdichtungen in die Steckplätze auf der Handballenstützen-Baugruppe ein. 2. Führen Sie das Lautsprecherkabel durch die Kabelführungen an der Handauflagenbaugruppe. 3. Bringen Sie das Klebeband an, um die Lautsprecherkabel zu befestigen. 4.

  • Seite 47: Lüfter

    Nächste Schritte 1. Bauen Sie die 3-Zellen-Batterie oder die 4-Zellen-Batterie ein. 2. Bringen Sie die Bodenabdeckung 3. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. Lüfter Entfernen des Lüfters Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 48 Schritte 1. Notieren Sie sich die WLAN-Antennenkabelführung und entfernen Sie das WLAN-Antennenkabel aus der Kabelführung am Lüfter. 2. Heben Sie die Mylar-Folie an. 3. Trennen Sie das Lüfterkabel von seinem Anschluss auf der Hauptplatine. 4. Entfernen Sie die drei Schrauben (M2x3), mit denen der Lüfter an der Handballenstützen-Baugruppe befestigt ist. 5.

  • Seite 49: Einbauen Des Lüfters

    Einbauen des Lüfters Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgende Abbildung zeigt die Position des Lüfters und stellt das Verfahren zum Einbauen bildlich dar. Entfernen und Einbauen von Komponenten...

  • Seite 50: Kühlkörper

    Schritte 1. Platzieren Sie den Lüfter mithilfe der Führungsstifte auf der Hauptplatine. 2. Bringen Sie die drei Schrauben (M2x3) zur Befestigung des Lüfters an der Handballenstützen-Baugruppe wieder an. 3. Schließen Sie das Lüfterkabel an die Anschlüsse auf der Hauptplatine an. 4.

  • Seite 51: Einsetzen Des Kühlkörpers

    Schritte 1. Lösen Sie nacheinander (umgekehrt zu der auf dem Kühlkörper angegebenen Reihenfolge) die vier unverlierbaren Schrauben, mit denen der Kühlkörper auf der Systemplatine befestigt ist. 2. Heben Sie den Kühlkörper von der Systemplatine. Einsetzen des Kühlkörpers Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 52: Systemplatine

    Schritte 1. Richten Sie die Schraubenbohrungen im Kühlkörper an den Schraubenbohrungen auf der Hauptplatine aus. 2. Ziehen Sie der Reihe nach (Reihenfolge auf dem Kühlkörper angegeben) die vier unverlierbaren Schrauben fest, mit denen der Kühlkörper an der Systemplatine befestigt wird. Nächste Schritte 1.
  • Seite 53 Info über diese Aufgabe ANMERKUNG: Wenn Sie die Hauptplatine entfernen, um andere Teile zu ersetzen/darauf zuzugreifen, kann die Hauptplatine zusammen mit angebrachtem Kühlkörper entfernt und eingebaut werden, um das Verfahren zu vereinfachen und die thermische Verbindung zwischen der Hauptplatine und dem Kühlkörper beizubehalten. Entfernen Sie dazu die zwei M2x3-Schrauben, mit denen der Lüfter an der Handauflage befestigt ist.
  • Seite 54 Entfernen und Einbauen von Komponenten...

  • Seite 55: Einbauen Der Systemplatine

    Schritte 1. Entfernen Sie die einzelne Schraube (M2x4), mit der die Metallhalterung des Fingerabdruck-Lesergeräts befestigt ist. ANMERKUNG: Systeme mit einer Konfiguration ohne Fingerabdruck-Lesegerät haben keine Halterung für ein Fingerabdruck- Lesegerät. 2. Entfernen Sie die Metallhalterung des Fingerabdruck-Lesegeräts vom System und drehen Sie den Fingerabdrucksensor um, um ihn zu öffnen.
  • Seite 56 1. Kabelanschluss des Fingerabdruck-Lesegeräts 2. Kameraanschluss 3. eDP-Kabelanschluss 4. SSD-Anschluss 5. Batterieanschluss 6. Touchpadkabelanschluss 7. LED-Kabelstecker 8. USH-Kabelstecker 9. Anschluss für P-Sensor 10. WWAN-Anschluss 11. WLAN-Anschluss 12. Anschluss des Lautsprecherkabels Die nachfolgende Abbildung zeigt die Position der Hauptplatine und bietet eine visuelle Darstellung des Installationsverfahrens. Entfernen und Einbauen von Komponenten...
  • Seite 57 Entfernen und Einbauen von Komponenten...
  • Seite 58 Schritte 1. Setzen Sie die Hauptplatine auf die Handauflagenbaugruppe. 2. Bringen Sie die zwei M2x3-Schrauben, die zwei M2x2,5-Schrauben und die einzelne M2x4-Schraube zur Befestigung der Hauptplatine an der Handballenstützen-Baugruppe wieder an. 3. Bringen Sie den Fingerabdrucksensor wieder an. 4. Richten Sie die Metallhalterung des Fingerabdruck-Lesegeräts aus und bringen Sie die Schraube (M2x4) zur Befestigung an der Hauptplatine wieder an.

  • Seite 59: Betriebsschalterplatine

    12. Verbinden Sie das LED-Kabel mit den entsprechenden Anschlüssen auf der Hauptplatine. 13. Verbinden Sie das Touchpadkabel mit dem entsprechenden Anschluss auf der Hauptplatine. Nächste Schritte 1. Bauen Sie den Kühlkörper ein. 2. Installieren Sie den Lüfter. 3. Installieren Sie die M.2 2280 SSD-Karte bzw.

  • Seite 60: Einbauen Des Netzschalters

    Schritte 1. Entfernen Sie die Schraube (M2x2), die den Netzschalter an der Handballenstützen-Baugruppe befestigt. 2. Heben Sie den Netzschalter aus dem System. Einbauen des Netzschalters Info über diese Aufgabe ANMERKUNG: Die Hauptplatine kann zusammen mit dem Kühlkörper eingebaut werden. So wird das Verfahren vereinfacht und die thermische Verbindung zwischen der Hauptplatine und dem Kühlkörper beibehalten.

  • Seite 61: Netzschalter Mit Fingerabdruckleser (Optional)

    Schritte 1. Richten Sie den Netzschalter aus und platzieren Sie ihn auf der Handballenstützen-Baugruppe. 2. Bringen Sie die Schraube (M2x2) zur Befestigung des Netzschalters an der Handballenstützen-Baugruppe wieder an. Nächste Schritte 1. Bauen Sie die Systemplatine ein. 2. Installieren Sie den Lüfter. 3.
  • Seite 62 3. Entfernen Sie die 3-Zellen-Batterie oder die 4-Zellen-Batterie. 4. Entfernen Sie die WLAN-Karte. 5. Entfernen Sie die WWAN-Karte (optional). 6. Entfernen Sie den Lüfter. 7. Entfernen Sie die Systemplatine. Info über diese Aufgabe ANMERKUNG: Die Hauptplatine kann zusammen mit dem Kühlkörper entfernt werden. So wird das Verfahren vereinfacht und die thermische Verbindung zwischen der Hauptplatine und dem Kühlkörper beibehalten.

  • Seite 63: Einbauen Des Betriebsschalters Mit Optionalem Fingerabdruckleser

    Einbauen des Betriebsschalters mit optionalem Fingerabdruckleser Info über diese Aufgabe ANMERKUNG: Die Hauptplatine kann zusammen mit dem Kühlkörper eingebaut werden. So wird das Verfahren vereinfacht und die thermische Verbindung zwischen der Hauptplatine und dem Kühlkörper beibehalten. Die folgende Abbildung zeigt die Position des Netzschalters mit optionalem Fingerabdruckleser und stellt das Verfahren zum Entfernen bildlich dar.

  • Seite 64: Knopfzellenbatterie

    Knopfzellenbatterie Entfernen der Knopfzellenbatterie Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. VORSICHT: Durch das Entfernen der Knopfzellenbatterie wird das BIOS auf die Standardeinstellungen zurückgesetzt. Daher sollten Sie vor dem Entfernen der Knopfzellenbatterie die BIOS-Einstellungen notieren. 2.

  • Seite 65: Einsetzen Der Knopfzellenbatterie

    Einsetzen der Knopfzellenbatterie Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgende Abbildung zeigt die Position der Knopfzellenbatterie und stellt das Verfahren zum Einsetzen bildlich dar. Schritte 1.

  • Seite 66: Tastaturbaugruppe

    Tastaturbaugruppe Entfernen der Tastaturbaugruppe Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. 3. Entfernen Sie die 3-Zellen-Batterie oder die 4-Zellen-Batterie. 4. Entfernen Sie die WLAN-Karte. 5. Entfernen Sie die WWAN-Karte (optional).
  • Seite 67 Entfernen und Einbauen von Komponenten...

  • Seite 68: Einbauen Der Tastaturbaugruppe

    Schritte 1. Heben Sie die Verriegelung an und trennen Sie das Tastaturkabel und das Kabel für die Tastaturhintergrundbeleuchtung. 2. Heben Sie das Mylar-Klebeband an, das die Schrauben bedeckt. 3. Entfernen Sie die achtzehn Schrauben (M2x2), mit denen die Tastaturbaugruppe an der Handballenstützen-Baugruppe befestigt ist. 4.
  • Seite 69 Entfernen und Einbauen von Komponenten...
  • Seite 70 Schritte 1. Bringen Sie die zwei Schrauben (M2x2) zur Befestigung der Tastatur an der Tastaturhalterung wieder an. 2. Drehen Sie die Tastaturbaugruppe um und richten Sie sie am Steckplatz auf der Handballenstützen-Baugruppe aus. 3. Drücken Sie das Gitter auf die Einrastpunkte, um die Tastaturbaugruppe an der Handballenstützen-Baugruppe zu befestigen. 4.

  • Seite 71: Bildschirmbaugruppe

    Nächste Schritte 1. Installieren Sie die Bildschirmbaugruppe (Laptop) bzw. die Bildschirmbaugruppe (2-in-1). 2. Installieren Sie die Lautsprecher. 3. Bauen Sie das Smartcardlesegerät ein. 4. Installieren Sie den Netzschalter bzw. den Netzschalter mit Fingerabdruck-Lesegerät. 5. Bauen Sie die Systemplatine ein. 6. Installieren Sie den Lüfter. 7.
  • Seite 72 Entfernen und Einbauen von Komponenten...
  • Seite 73 Entfernen und Einbauen von Komponenten...
  • Seite 74 Entfernen und Einbauen von Komponenten...

  • Seite 75: Einbauen Der Bildschirmbaugruppe (Laptop)

    Schritte 1. Lösen Sie die Schutzfolie und entfernen Sie die WLAN-Antennenkabel aus der Kabelführung. 2. Lösen Sie das Klebeband vom eDP-Kabel. 3. Entfernen Sie die Schraube (M2x4), mit der die Bildschirmkabelhalterung an der Hauptplatine befestigt ist. 4. Öffnen Sie die Verriegelung und trennen Sie das eDP-Kabel vom Anschluss auf der Hauptplatine. 5.
  • Seite 76 Entfernen und Einbauen von Komponenten...
  • Seite 77 Entfernen und Einbauen von Komponenten...
  • Seite 78 Schritte 1. Platzieren Sie die Bildschirmbaugruppe auf einer sauberen und ebenen Oberfläche. 2. Setzen Sie die Handballenstützen-Baugruppe korrekt ausgerichtet auf die Bildschirmbaugruppe. 3. Schließen Sie mithilfe der Pass-Stifte die Bildschirmscharniere. 4. Bringen Sie die zwei Schrauben (M2.5x4) zur Befestigung des linken Bildschirmscharniers an der Systemplatine wieder an. 5.

  • Seite 79: Entfernen Der Bildschirmbaugruppe (2-In-1)

    3. Bauen Sie die 3-Zellen-Batterie oder die 4-Zellen-Batterie ein. 4. Bringen Sie die Bodenabdeckung 5. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen der Bildschirmbaugruppe (2-in-1) Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 80 Entfernen und Einbauen von Komponenten...
  • Seite 81 Entfernen und Einbauen von Komponenten...

  • Seite 82: Einbauen Der Bildschirmbaugruppe (2-In-1)

    Schritte 1. Lösen Sie die WLAN-Antennenkabel aus den Kabelführungen. 2. Trennen Sie das IR-Kamerakabel vom Anschluss auf der Hauptplatine. 3. Lösen Sie das IR-Kamerakabel aus der Kabelführung unter dem Lüfter. 4. Lösen Sie das Klebeband vom eDP-Kabel. 5. Entfernen Sie die Schraube (M2x4), mit der die Bildschirmkabelhalterung an der Hauptplatine befestigt ist. 6.
  • Seite 83 Entfernen und Einbauen von Komponenten...
  • Seite 84 Entfernen und Einbauen von Komponenten...
  • Seite 85 Schritte 1. Platzieren Sie die Bildschirmbaugruppe auf einer sauberen und ebenen Oberfläche. 2. Richten Sie die Handballenstützen-Baugruppe auf die Bildschirmbaugruppe aus und setzen Sie sie darauf. 3. Schließen Sie mithilfe der Pass-Stifte die Bildschirmscharniere. 4. Bringen Sie die zwei Schrauben (M2.5x4) wieder an, mit denen das linke Bildschirmscharnier an der Hauptplatine befestigt wird. 5.

  • Seite 86: Bildschirmblende

    Computers. Bildschirmblende Entfernen der Bildschirmblende Voraussetzungen ANMERKUNG: Das Verfahren zum Entfernen der Bildschirmblende gilt nur für Latitude 5330-Laptops und nicht für die 2-in-1- Konfiguration. 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 87: Einbauen Der Bildschirmblende

    3. Entfernen Sie die Bildschirmblende von der hinteren Bildschirmabdeckung. Einbauen der Bildschirmblende Voraussetzungen ANMERKUNG: Das Verfahren zum Einbauen der Bildschirmblende gilt nur für Latitude 5330-Laptops und nicht für die 2-in-1- Konfiguration. Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 88: Bildschirmscharniere

    Computers. Bildschirmscharniere Entfernen der Bildschirmscharniere Voraussetzungen ANMERKUNG: Das Verfahren zum Entfernen des Bildschirmscharniers gilt nur für Latitude 5330-Laptops und nicht für die 2-in-1- Konfiguration. 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 89 2. Entfernen Sie die Bodenabdeckung. 3. Entfernen Sie die 3-Zellen-Batterie oder die 4-Zellen-Batterie. 4. Entfernen Sie die Bildschirmbaugruppe. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Bildschirmscharniere und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Entfernen und Einbauen von Komponenten...

  • Seite 90: Einbauen Der Bildschirmscharniere

    2. Entfernen Sie die Bildschirmscharniere von der hinteren Bildschirmabdeckung. Einbauen der Bildschirmscharniere Voraussetzungen ANMERKUNG: Das Verfahren zum Einbauen des Bildschirmscharniers gilt nur für Latitude 5330-Laptops und nicht für die 2-in-1- Konfiguration. Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
  • Seite 91 Schritte 1. Senken Sie die Bildschirmscharniere auf die Bildschirmbaugruppe ab. 2. Bringen Sie die sechs Schrauben (M2,5x3) wieder an, mit denen die linken und rechten Bildschirmscharniere an der hinteren Bildschirmabdeckung befestigt werden. Nächste Schritte 1. Bauen Sie die Bildschirmbaugruppe ein. 2.

  • Seite 92: Bildschirm

    3. Bringen Sie die Bodenabdeckung 4. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. Bildschirm Entfernen des Bildschirms Voraussetzungen ANMERKUNG: Das Verfahren zum Entfernen des Bildschirms gilt nur für Latitude 5320-Laptops und nicht für die 2-in-1- Konfiguration.
  • Seite 93 Entfernen und Einbauen von Komponenten...
  • Seite 94 Entfernen und Einbauen von Komponenten...

  • Seite 95: Einbauen Des Bildschirms

    4. Heben Sie den Riegel an und trennen Sie das Bildschirmkabel vom Anschluss auf dem Bildschirm. Einbauen des Bildschirms Voraussetzungen ANMERKUNG: Das Verfahren zum Einbauen des Bildschirms gilt nur für Latitude 5330-Laptops und nicht für die 2-in-1- Konfiguration. ANMERKUNG: Der Bildschirm und seine Stützhalterungen sind als eine einzelne Baugruppe definiert und können nicht weiter zerlegt werden, sobald sie von der hinteren Bildschirmabdeckung entfernt wurden.
  • Seite 96 Info über diese Aufgabe Die folgende Abbildung zeigt die Position des Bildschirms und stellt das Verfahren zum Einbauen bildlich dar. Entfernen und Einbauen von Komponenten...
  • Seite 97 Schritte 1. Verbinden Sie das Bildschirmkabel mit dem Anschluss und schließen Sie den Riegel. 2. Bringen Sie das Klebeband zur Befestigung des Bildschirmkabelanschlusses an. 3. Setzen Sie die Halterungen des Bildschirms in die Steckplätze an der Bildschirmabdeckung ein. 4. Bringen Sie die zwei Schrauben (M2x2,5) wieder an, mit denen der Bildschirm an der Bildschirmbaugruppe befestigt wird. Nächste Schritte 1.

  • Seite 98: Edp-Kabel

    Computers. eDP-Kabel Entfernen des eDP-Kabels Voraussetzungen ANMERKUNG: Das Verfahren zum Entfernen des eDP-Kabels gilt nur für Latitude 5330-Laptops und nicht für die 2-in-1- Konfiguration. 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 99 Schritte 1. Ziehen Sie das Klebeband ab, mit dem das eDP-Kabel an der Rückabdeckung befestigt ist. 2. Entfernen Sie das eDP-Kabel von der Rückabdeckung. Entfernen und Einbauen von Komponenten...

  • Seite 100: Einbauen Des Edp-Kabels

    Einbauen des eDP-Kabels Info über diese Aufgabe ANMERKUNG: Das Verfahren zum Anbringen des eDP-Kabels gilt nur für Latitude 5330-Laptops und nicht für die 2-in-1- Konfiguration. Die folgende Abbildung zeigt die Position des eDP-Kabels und stellt das Verfahren zum Einbauen bildlich dar.

  • Seite 101: Kamera

    Kamera Entfernen der Kamera Voraussetzungen ANMERKUNG: Das Verfahren zum Entfernen der Kamera gilt nur für Latitude 5330-Laptops und nicht für die 2-in-1-Konfiguration. 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung.

  • Seite 102: Installieren Der Kamera

    Installieren der Kamera Voraussetzungen ANMERKUNG: Das Verfahren zum Installieren der Kamera gilt nur für Latitude 5330-Laptops und nicht für die 2-in-1-Konfiguration. Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgende Abbildung zeigt die Position der Kamera und stellt das Verfahren zum Einbauen bildlich dar.

  • Seite 103: Einbauen Der Infrarotkamera

    3. Hebeln Sie das Kameramodul vorsichtig von der hinteren Bildschirmabdeckung ab und heben Sie es heraus. Einbauen der Infrarotkamera Voraussetzungen ANMERKUNG: Das Verfahren zum Einbauen der Infrarotkamera gilt nur für Latitude 5330-Laptops und nicht für die 2-in-1- Konfiguration. Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 104: Hintere Bildschirmabdeckung

    Hintere Bildschirmabdeckung Entfernen der hinteren Bildschirmabdeckung Voraussetzungen ANMERKUNG: Das Verfahren zum Entfernen der hinteren Bildschirmabdeckung gilt nur für Latitude 5330-Laptops und nicht für die 2-in-1-Konfiguration. 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 105: Einbauen Der Hinteren Bildschirmabdeckung

    Nachdem die vorangegangenen Schritte ausgeführt wurden, verbleibt die hintere Bildschirmabdeckung. Einbauen der hinteren Bildschirmabdeckung Voraussetzungen ANMERKUNG: Das Einbauverfahren der hinteren Bildschirmabdeckung gilt nur für Latitude 5330-Laptops und nicht für die 2-in-1- Konfiguration. Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 106: Sensorplatine

    Schritte Platzieren Sie die hintere Bildschirmabdeckung auf einer ebenen Oberfläche und führen Sie die folgenden Schritte durch, um die hintere Bildschirmabdeckung einzubauen. Nächste Schritte 1. Bringen Sie das eDP-Kabel 2. Bauen Sie die Kamera ein. 3. Bauen Sie den Bildschirm ein.

  • Seite 107: Installieren Der Sensorplatine

    4. Entfernen Sie die Bildschirmbaugruppe. 5. Entfernen Sie die Bildschirmblende. 6. Entfernen Sie den Bildschirm. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Sensorplatine und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Öffnen Sie den Riegel und trennen Sie das Bildschirmkabel vom Anschluss auf der Sensorplatine. 2.

  • Seite 108: Led-Platine

    Schritte 1. Setzen Sie die Sensorplatine korrekt ausgerichtet auf die hintere Bildschirmabdeckung. 2. Verbinden Sie das Bildschirmkabel mit dem Anschluss auf der Sensorplatine und schließen Sie die Verriegelung. Nächste Schritte 1. Bauen Sie den Bildschirm ein. 2. Bauen Sie die Bildschirmblende ein.
  • Seite 109 Schritte 1. Öffnen Sie die Verriegelung und trennen Sie das Kabel der LED-Platine vom Anschluss auf der Hauptplatine. 2. Entfernen Sie die beiden Schrauben (M2x3), mit denen die LED-Platinenhalterung an der Handballenstützen-Baugruppe befestigt ist. 3. Lösen Sie die Schutzfolie und entfernen Sie die Schraube (M2x3), mit der die LED-Platine an der Handballenstützen-Baugruppe befestigt ist.

  • Seite 110: Einbauen Der Led-Platine

    Einbauen der LED-Platine Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der LED-Platine und bietet eine visuelle Darstellung des Installationsverfahrens. Entfernen und Einbauen von Komponenten...

  • Seite 111: Smartcardlesegerät

    Schritte 1. Richten Sie die Schraubenbohrung der LED-Platine an der Schraubenbohrung der Handballenstützen-Baugruppe aus. 2. Bringen Sie die Schraube (M2x3) zur Befestigung der LED-Platine an der Handballenstützen-Baugruppe wieder an. 3. Bringen Sie die Schutzfolie über der LED-Platine an, um sie zu befestigen. 4.
  • Seite 112 Schritte 1. Öffnen Sie den Riegel und trennen Sie das Touchpadkabel. 2. Lösen Sie das Touchpadkabel vom Smartcard-Modul. 3. Öffnen Sie den Riegel und trennen Sie das Kabel des Smartcardlesegeräts vom Anschluss auf der USH-Platine. 4. Entfernen Sie die beiden Schrauben (M2x2), mit denen die Halterung des Smartcardlesegeräts an der Handballenstützen-Baugruppe befestigt ist.

  • Seite 113: Einbauen Des Smartcardlesegeräts (Optional)

    7. Heben Sie das Smartcardlesegerät aus der Handballenstützenbaugruppe. Einbauen des Smartcardlesegeräts (optional) Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position des Smartcardlesegeräts und bietet eine visuelle Darstellung des Installationsverfahrens. Entfernen und Einbauen von Komponenten...
  • Seite 114 Schritte 1. Platzieren Sie das Smartcardlesegerät korrekt ausgerichtet auf der Handauflagenbaugruppe. 2. Bringen Sie die zwei Schrauben (M2x2) zur Befestigung des Smartcardlesegeräts an der Handballenstützen-Baugruppe wieder an. 3. Richten Sie die Schraubenbohrungen auf der Smartcardlesegerät-Halterung an den Schraubenbohrungen auf der Handballenstützen- Baugruppe aus.

  • Seite 115: Sim-Kartensteckplatzblende

    6. Verbinden Sie das Touchpadkabel mit dem entsprechenden Anschluss und befestigen Sie das Touchpadkabel am Smartcard-Modul. Nächste Schritte 1. Installieren Sie die Lautsprecher. 2. Bauen Sie die 3-Zellen-Batterie oder die 4-Zellen-Batterie ein. 3. Bringen Sie die Bodenabdeckung 4. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 116: Anbringen Der Sim-Kartensteckplatzblende

    Anbringen der SIM-Kartensteckplatzblende Voraussetzungen Wenn Sie eine Komponente austauschen, muss die erforderliche Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgende Abbildung zeigt eine visuelle Darstellung des Verfahrens zum Anbringen der SIM-Kartensteckplatzblende. Schritte 1. Setzen Sie die SIM-Kartensteckplatzblende in das Fach auf der Handauflage, und stellen Sie sicher, dass die SIM- Kartensteckplatzblende an den Rippen der Handauflage ausgerichtet ist.

  • Seite 117: Einbauen Der Handauflage

    7. Entfernen Sie die WWAN-Karte (optional). 8. Entfernen Sie das M.2 2280 SSD- oder das M.2 2230 SSD-Laufwerk. 9. Entfernen Sie den Lüfter. 10. Entfernen Sie die Systemplatine. ANMERKUNG: Die Hauptplatine kann zusammen mit dem Kühlkörper entfernt werden. So wird das Verfahren vereinfacht und die thermische Verbindung zwischen der Hauptplatine und dem Kühlkörper beibehalten.
  • Seite 118 Info über diese Aufgabe Die folgende Abbildung zeigt die Handauflagenbaugruppe und stellt das Verfahren zum Einbauen bildlich dar. Schritte Legen Sie die Handauflagenbaugruppe auf eine ebene Fläche. Nächste Schritte ANMERKUNG: Die Hauptplatine kann zusammen mit dem Kühlkörper eingebaut werden. So wird das Verfahren vereinfacht und die thermische Verbindung zwischen der Hauptplatine und dem Kühlkörper beibehalten.

  • Seite 119: Kapitel 3: Treiber Und Downloads

    Treiber und Downloads Lesen Sie bei der Fehlerbehebung, dem Herunterladen oder Installieren von Treibern die Artikel in der Dell Wissensdatenbank sowie die häufig gestellten Fragen zu Treibern und Downloads unter 000123347. Treiber und Downloads...

  • Seite 120: Kapitel 4: Bios-Setup

    BIOS-Setup VORSICHT: Die Einstellungen in dem BIOS-Setup-Programm sollten nur von erfahrenen Computerbenutzern geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet. ANMERKUNG: Je nach Computer und installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt.

  • Seite 121: Einmaliges Startmenü

    Tabelle 4. Navigationstasten (fortgesetzt) Tasten Navigation Änderungen zu speichern. Anschließend wird das System neu gestartet. Einmaliges Startmenü Wenn Sie das einmalige Startmenü aufrufen möchten, schalten Sie den Computer ein und drücken Sie dann umgehend die Taste F12. ANMERKUNG: Es wird empfohlen, den Computer herunterzufahren, falls er eingeschaltet ist. Das einmalige Startmenü...

  • Seite 122: Übersicht

    Tabelle 5. System-Setup-Optionen – Menü „Systeminformationen“ (fortgesetzt) Übersicht Current Clock Speed Zeigt die aktuelle Prozessortaktrate an. Core Count Zeigt die Anzahl der Prozessorkerne an. Processor ID Zeigt den ID-Code des Prozessors an. Processor L2 Cache Zeigt die Größe des Prozessor-L2-Caches an. Processor L3 Cache Zeigt die Größe des Prozessor-L3-Caches an.
  • Seite 123 Standardmäßig ist die Option Video/Power only on Type-C Ports deaktiviert. Type-C Dock Override Ermöglicht die Verwendung eines angeschlossenen Dell Typ-C Dock zur Bereitstellung von Datenstreams bei deaktivierten externen USB-Anschlüssen. Wenn die Option „Type-C Dock override“ aktiviert ist, wird das Untermenü „Video/Audio/ Lan“...
  • Seite 124 Tabelle 7. System-Setup-Optionen – Menü „Integrated Devices“ (fortgesetzt) Integrierte Geräte Standardmäßig ist die Option Type-C Dock Override aktiviert. Video Aktivieren oder Deaktivieren der Nutzung von Video auf externen Dell Dock- Anschlüssen. Standardmäßig ist die Option Video deaktiviert. Audio Aktivieren oder Deaktivieren der Nutzung von Audio auf externen Dell Dock- Anschlüssen.
  • Seite 125 Tabelle 9. System-Setup-Optionen – Menü „Display“ (fortgesetzt) Display Full Screen Logo Aktiviert oder deaktiviert das Vollbildschirmlogo. Standardmäßig ist diese Funktion deaktiviert. Tabelle 10. System-Setup-Optionen – Menü „Connection“ Verbindung Netzwerkcontroller-Konfiguration Integrated NIC Steuert den integrierten LAN-Controller. Standardmäßig ist die Option Enabled with PXE aktiviert. Enable UEFI Network Stack UEFI Network Stack aktivieren oder deaktivieren.

  • Seite 126: Sicherheit

    Standardmäßig ist die Option Optimized aktiviert. USB Wake Support Wake on Dell USB-C Dock Wenn aktiviert, wird bei Anschluss einer Dell USB-C-Dockingstation der Computer aus dem Stand-by-Modus heraus aktiviert. Standardmäßig ist die Option Wake on Dell USB-C Dock aktiviert. Block Sleep Ermöglicht das Blockieren des Energiesparmodus (S3) im Betriebssystem.
  • Seite 127 Tabelle 12. System-Setup-Optionen – Menü „Sicherheit“ (fortgesetzt) Sicherheit Key Storage Enable (Schlüsselspeicher Ermöglicht die Steuerung, ob das TPM (Trusted Platform Module) für das aktivieren) Betriebssystem verfügbar ist. Standardmäßig ist die Option Key Storage Enable aktiviert. SHA-256 Das BIOS und das TPM verwenden den Hash-Algorithmus SHA-256, um Messungen während des BIOS-Starts in die TPM-PCRs zu erweitern.
  • Seite 128 Allow Non-Admin PSID Revert Enable Allow Non-Admin PSID Revert Steuert den Zugriff auf die Physical Security ID (PSID) Revert-Funktion von NVMe- Festplatten über die Dell Security Manager-Eingabeaufforderung. Standardmäßig ist diese Option deaktiviert. Tabelle 14. System-Setup-Optionen – Menü „Update, Recovery“ Update, Recovery UEFI Capsule Firmware Updates Zum Aktivieren oder Deaktivieren der BIOS-Aktualisierungen über UEFI Capsule-...
  • Seite 129 Setup-Option „Auto OS Recovery Threshold“ ist, und das lokale Service-Betriebssystem nicht bootet oder nicht installiert ist. Standardmäßig ist diese Funktion aktiviert. Dell Auto OS Recovery Threshold Steuert den automatischen Startablauf der Konsole für SupportAssist- Systemproblemlösung und des Dell Betriebssystemwiederherstellungstools.
  • Seite 130 Tabelle 17. System-Setup-Optionen – Menü „Verhalten vor dem Starten“ Verhalten vor dem Starten Adapter Warnings Enable Adapter Warnings Aktiviert oder deaktiviert Warnmeldungen während des Startvorgangs, wenn Adapter (Adapterwarnungen aktivieren) mit geringerer Stromkapazität erkannt werden. Standardmäßig ist diese Funktion aktiviert. Warning and Errors Dient zum Aktivieren oder Deaktivieren der Aktion, die durchgeführt werden soll, wenn eine Warnung oder ein Fehler aufgetreten ist.

  • Seite 131: Aktualisieren Des Bios

    8. Doppelklicken Sie auf das Dateisymbol der BIOS-Aktualisierungsdatei und befolgen Sie die Anweisungen auf dem Bildschirm. Weitere Informationen finden Sie in der Wissensdatenbank-Ressource unter www.dell.com/support. Aktualisieren des BIOS in Linux und Ubuntu Informationen zum Aktualisieren des System-BIOS auf einem Computer, auf dem Linux oder Ubuntu installiert ist, finden Sie im...

  • Seite 132: Aktualisieren Des Bios Unter Verwendung Des Usb-Laufwerks In Windows

    F12-Startmenü auf dem System aktualisieren. Die meisten Computer von Dell, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem Computer ausführen, um festzustellen, ob „BIOS-Flash-Aktualisierung“ als Startoption für Ihren Computer aufgeführt wird.

  • Seite 133: System- Und Setup-Kennwort

    ● eine funktionsfähige Computerbatterie zum Aktualisieren des BIOS Führen Sie folgende Schritte aus, um den BIOS-Aktualisierungsvorgang über das F12-Menü auszuführen: VORSICHT: Schalten Sie den Computer während des BIOS-Aktualisierungsvorgangs nicht aus. Der Computer startet möglicherweise nicht, wenn Sie den Computer ausschalten. Schritte 1.

  • Seite 134: Löschen Oder Ändern Eines Vorhandenen System-Setup-Kennworts

    6. Drücken Sie auf "Y", um die Änderungen zu speichern und das System-Setup zu verlassen. Der Computer wird neu gestartet. Löschen von BIOS- (System-Setup) und Systemkennwörtern Info über diese Aufgabe Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS-Kennwörter zu löschen. ANMERKUNG: Informationen zum Zurücksetzen von Windows- oder Anwendungspasswörtern finden Sie in der Dokumentation für...

  • Seite 135: Kapitel 5: Fehlerbehebung

    ● Bei Verwendung von nicht-originalen Dell- oder ungeeigneten Akkus besteht Brand- oder Explosionsgefahr. Ersetzen Sie den Akku nur durch einen kompatiblen, von Dell erworbenen Akku, der für den Betrieb in Ihrem Dell-Computer geeignet ist. Verwenden Sie in diesem Computer keine Akkus aus anderen Computern. Erwerben Sie Immer originale Akkus von https://www.dell.com...

  • Seite 136: Ausführen Der Supportassist-Systemleistungsprüfung Vor Dem Systemstart

    Schritte 1. Schalten Sie den Computer ein. 2. Wenn der Computer startet, drücken Sie die F12-Taste, sobald das Dell-Logo angezeigt wird. 3. Wählen Sie auf dem Startmenü-Bildschirm die Option Diagnostics (Diagnose). 4. Klicken Sie auf den Pfeil in der unteren linken Ecke.

  • Seite 137: Lcd-Stromschienentest (L-Bist)

    Dell Laptops verfügen über ein integriertes Diagnosetool, mit dem Sie ermitteln können, ob die Ursache von ungewöhnlichem Bildschirmverhalten beim LCD (Bildschirm) des Dell Laptops zu suchen ist oder bei den Einstellungen der Grafikkarte bzw. des PCs. Wenn Sie Anzeigefehler wie Flackern, verzerrte, unklare, unscharfe oder verschwommene Bilder, horizontale oder vertikale Streifen, verblasste Farben usw.

  • Seite 138: Systemdiagnoseanzeigen

    Systemdiagnoseanzeigen In diesem Abschnitt werden die Systemdiagnoseanzeigen des Latitude 5330-Systems aufgeführt. Tabelle 22. Systemdiagnoseanzeigen Blinkmuster Gelb Weiß Problembeschreibung Lösungsvorschlag Fehler bei der TPM-Erkennung Bauen Sie die Systemplatine wieder ein. Nicht behebbarer SPI-Flash- Bauen Sie die Systemplatine Fehler wieder ein. EC kann i-Fuse nicht...
  • Seite 139 Tabelle 22. Systemdiagnoseanzeigen (fortgesetzt) Blinkmuster Gelb Weiß Problembeschreibung Lösungsvorschlag das Speichermodul ersetzt werden. Systemplatinen-/Chipsatzfehler Bauen Sie die Systemplatine wieder ein. LCD-Fehler (SBIOS-Meldung) Tauschen Sie das LCD-Modul aus. LCD-Fehler (Erkennung eines Bauen Sie die Systemplatine Fehlers bei der Stromschiene wieder ein. durch den EC) CMOS-Batteriefehler ●...

  • Seite 140: Wiederherstellen Des Betriebssystems

    SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit Windows vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können.

  • Seite 141: Ein- Und Ausschalten Des Wlan

    6. Setzen Sie den Akku ein. 7. Bringen Sie die Bodenabdeckung an. 8. Schließen Sie den Netzadapter an den Computer an. 9. Schalten Sie den Computer ein. ANMERKUNG: Weitere Informationen zum Durchführen eines harten Reset finden Sie in der Knowledgebase-Ressource unter www.dell.com/support. Fehlerbehebung...

  • Seite 142: Hilfe Erhalten Und Kontaktaufnahme Mit Dell

    Modellnummer ein und klicken oder tippen Sie dann auf das Suchsymbol, um die zugehörigen Artikel anzuzeigen. Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land/Region und Produkt unterschiedlich und bestimmte Services sind in Ihrem Land/ Ihrer Region eventuell nicht verfügbar.
