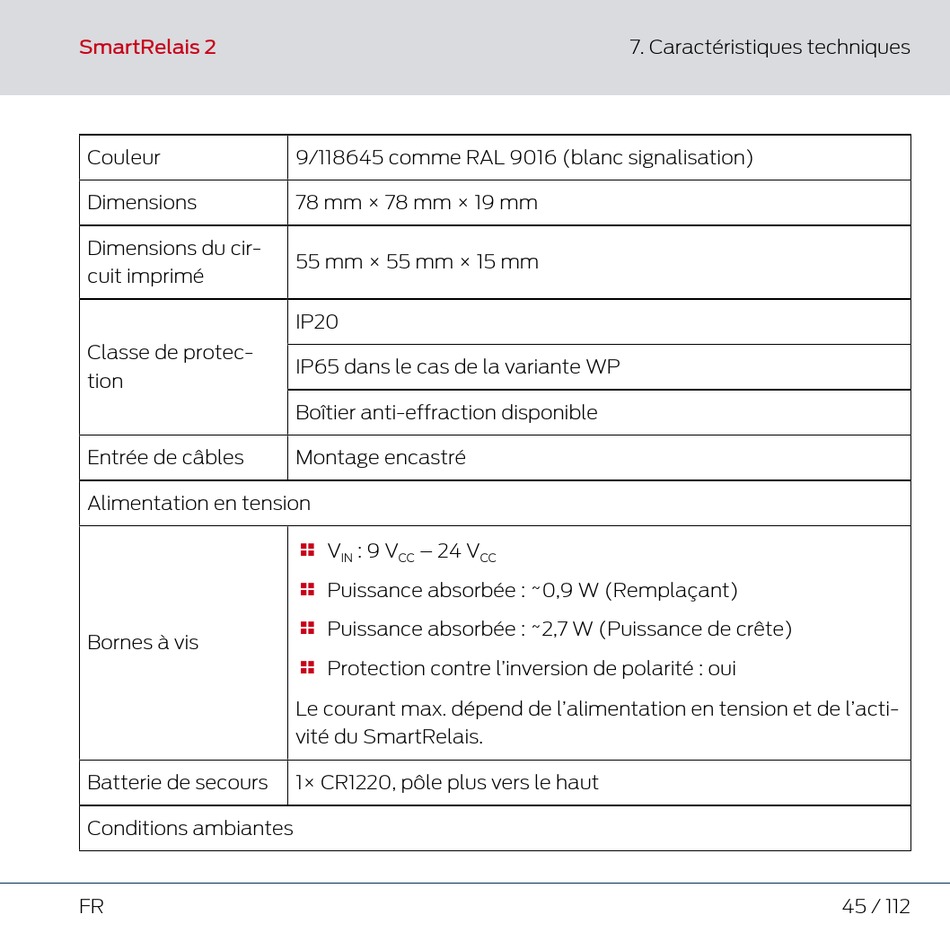

SimonsVoss SmartRelais 2 Kurzanleitung Seite 45

SmartRelais 2
Couleur
Dimensions
Dimensions du cir-
cuit imprimé
Classe de protec-
tion
Entrée de câbles
Alimentation en tension
Bornes à vis
Batterie de secours
Conditions ambiantes
FR
9/118645 comme RAL 9016 (blanc signalisation)
78 mm × 78 mm × 19 mm
55 mm × 55 mm × 15 mm
IP20
IP65 dans le cas de la variante WP
Boîtier anti-effraction disponible
Montage encastré
V : 9 V – 24 V

IN CC
Puissance absorbée : ~0,9 W (Remplaçant)

Puissance absorbée : ~2,7 W (Puissance de crête)

Protection contre l'inversion de polarité : oui

Le courant max. dépend de l'alimentation en tension et de l'acti-
vité du SmartRelais.
1× CR1220, pôle plus vers le haut
7. Caractéristiques techniques
CC
45 / 112
