SimonsVoss SmartRelais 2 Kurzanleitung Seite 14

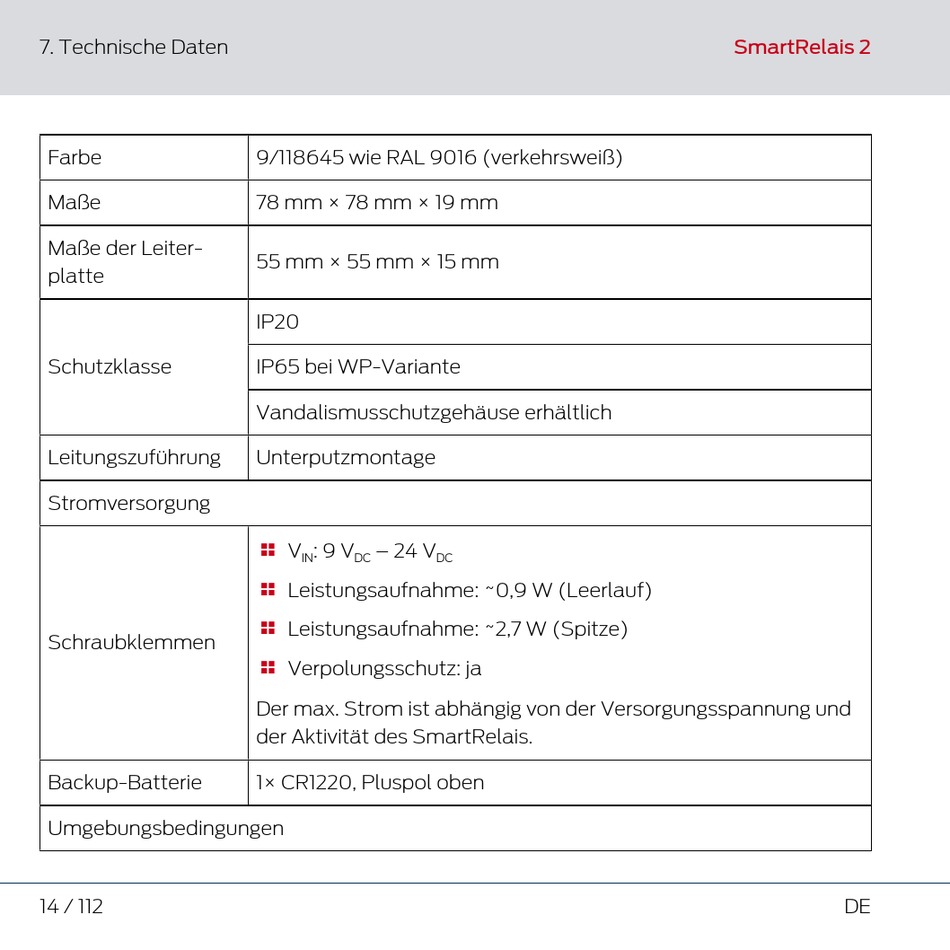

7. Technische Daten
Farbe
Maße
Maße der Leiter-
platte
Schutzklasse
Leitungszuführung
Stromversorgung
Schraubklemmen
Backup-Batterie
Umgebungsbedingungen
14 / 112
9/118645 wie RAL 9016 (verkehrsweiß)
78 mm × 78 mm × 19 mm
55 mm × 55 mm × 15 mm
IP20
IP65 bei WP-Variante
Vandalismusschutzgehäuse erhältlich
Unterputzmontage
V : 9 V – 24 V

IN DC
Leistungsaufnahme: ~0,9 W (Leerlauf)

Leistungsaufnahme: ~2,7 W (Spitze)

Verpolungsschutz: ja

Der max. Strom ist abhängig von der Versorgungsspannung und
der Aktivität des SmartRelais.
1× CR1220, Pluspol oben
DC
SmartRelais 2
DE
