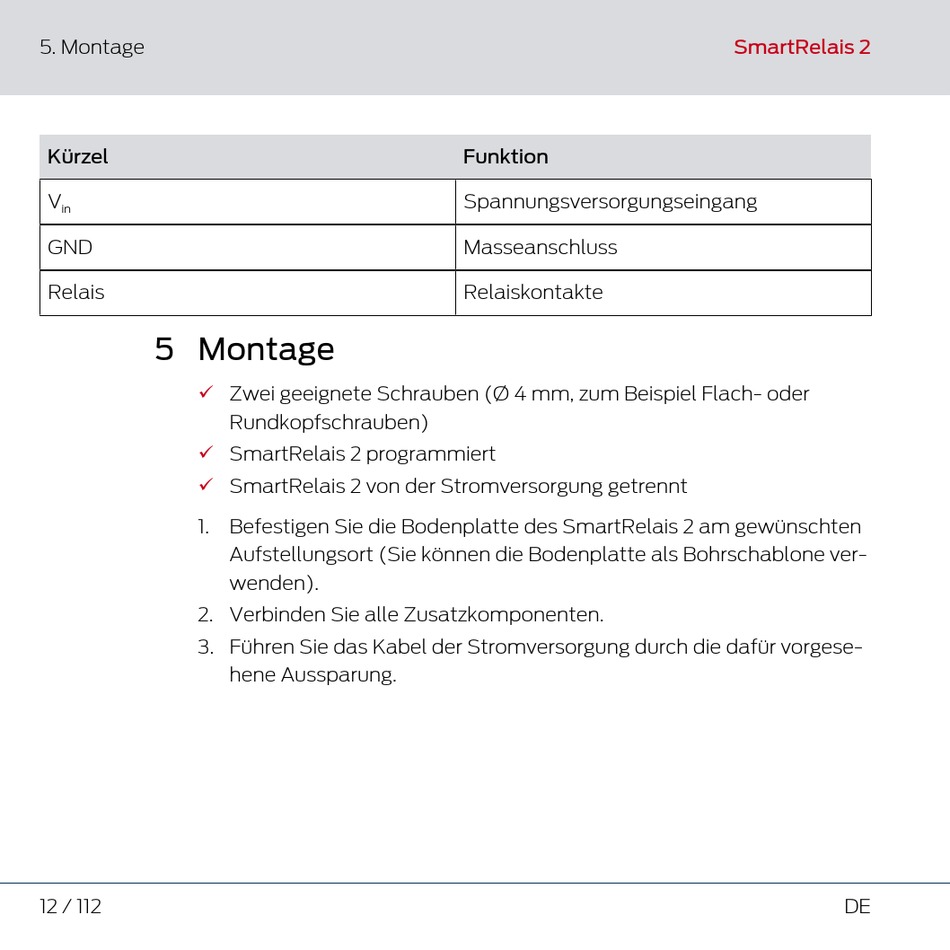

5. Montage

Kürzel
V
in
GND
Relais
5 Montage
ü
ü
ü
1. Befestigen Sie die Bodenplatte des SmartRelais 2 am gewünschten
2. Verbinden Sie alle Zusatzkomponenten.
3. Führen Sie das Kabel der Stromversorgung durch die dafür vorgese-
12 / 112
Zwei geeignete Schrauben (Ø 4 mm, zum Beispiel Flach- oder
Rundkopfschrauben)
SmartRelais 2 programmiert
SmartRelais 2 von der Stromversorgung getrennt
Aufstellungsort (Sie können die Bodenplatte als Bohrschablone ver-
wenden).
hene Aussparung.
Funktion
Spannungsversorgungseingang
Masseanschluss
Relaiskontakte
SmartRelais 2
