1 Anwendung
Das KNX Modbus RTU Gateway 886 ist ein kompaktes Gateway zwischen KNX TP und Modbus RTU
mit 250 frei konfigurierbaren Kanälen.
Das Gerät ermöglicht eine einfache Integration von Modbus-Geräten, die das RTU-Protokoll über RS-
485 unterstützen und kann als Modbus-Master oder -Slave fungieren. Als Master kann das Gerät bis
zu 25 Slave-Geräte adressieren.
Die Zuordnung zwischen KNX-Objekten und Modbus-Registern kann über Parameter in der ETS
konfiguriert werden. Es ist keine weitere Software erforderlich. Der KNX Bus und Modbus sind
galvanisch voneinander getrennt.
Zwei Taster und drei LEDs ermöglichen eine lokale Bedienung und eine Visualisierung des
Gerätezustands.
2 Installation und Inbetriebnahme
Das KNX Modbus RTU Gateway 886 wird auf einer Hutschiene (35 mm) montiert und hat einen
Platzbedarf von 1 TE (18 mm). Ein installationsfreundliches Design mit steckbaren Schraubklemmen

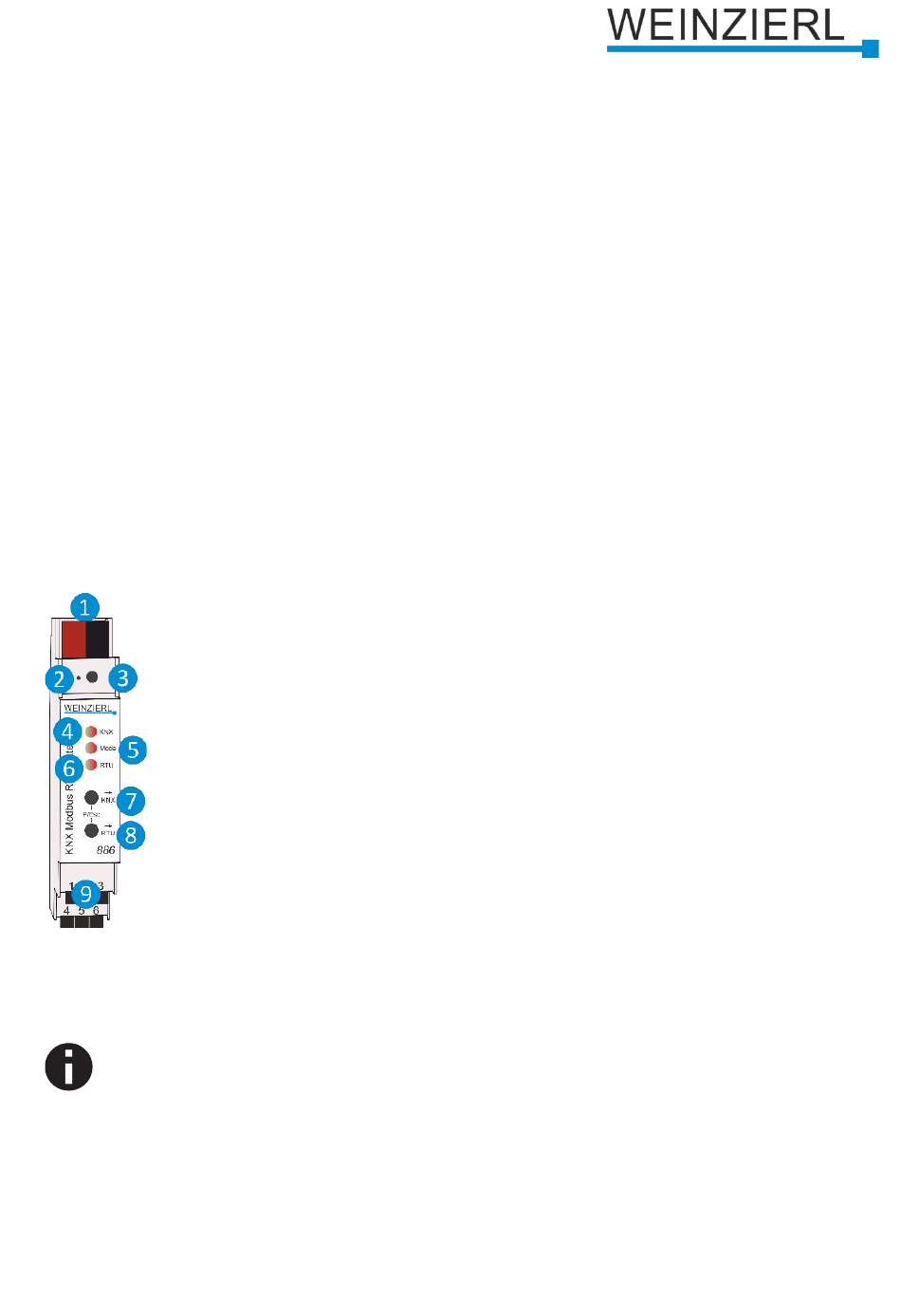

hilft, Kosten bei der Inbetriebnahme zu reduzieren. Das Gateway besitzt folgende Bedienelemente
und Anzeigen:
❶
KNX Bus Anschluss
❷
Programmier-LED
❸
Taster f. Programmiermodus
❹
LED KNX (mehrfarbig)
❺
LED Mode (mehrfarbig)
❻
LED RTU (mehrfarbig)
❼
Taster KNX
❽
Taster RTU
❾
Steckbare Schraubklemmen
Das Gerät weist eine galvanische Trennung zwischen Modbus und KNX auf. Die Modbus Seite muss
mit 12...24 V⎓ angeschlossen werden. Hierzu darf nicht die ungedrosselte Ausgangsspannung vom
KNX-Netzteil verwendet werden.
Bei fehlender Busspannung ist das Gerät ohne Funktion.
