WEINZIERL KNX ENO 620 Bedien-Und Montageanleitung

WEINZIERL ENGINEERING GmbH
KNX ENO 620/622 (32-Kanal AP)
Gateway zwischen EnOcean und EIB/KNX-Bus
Bedien- und Montageanleitung

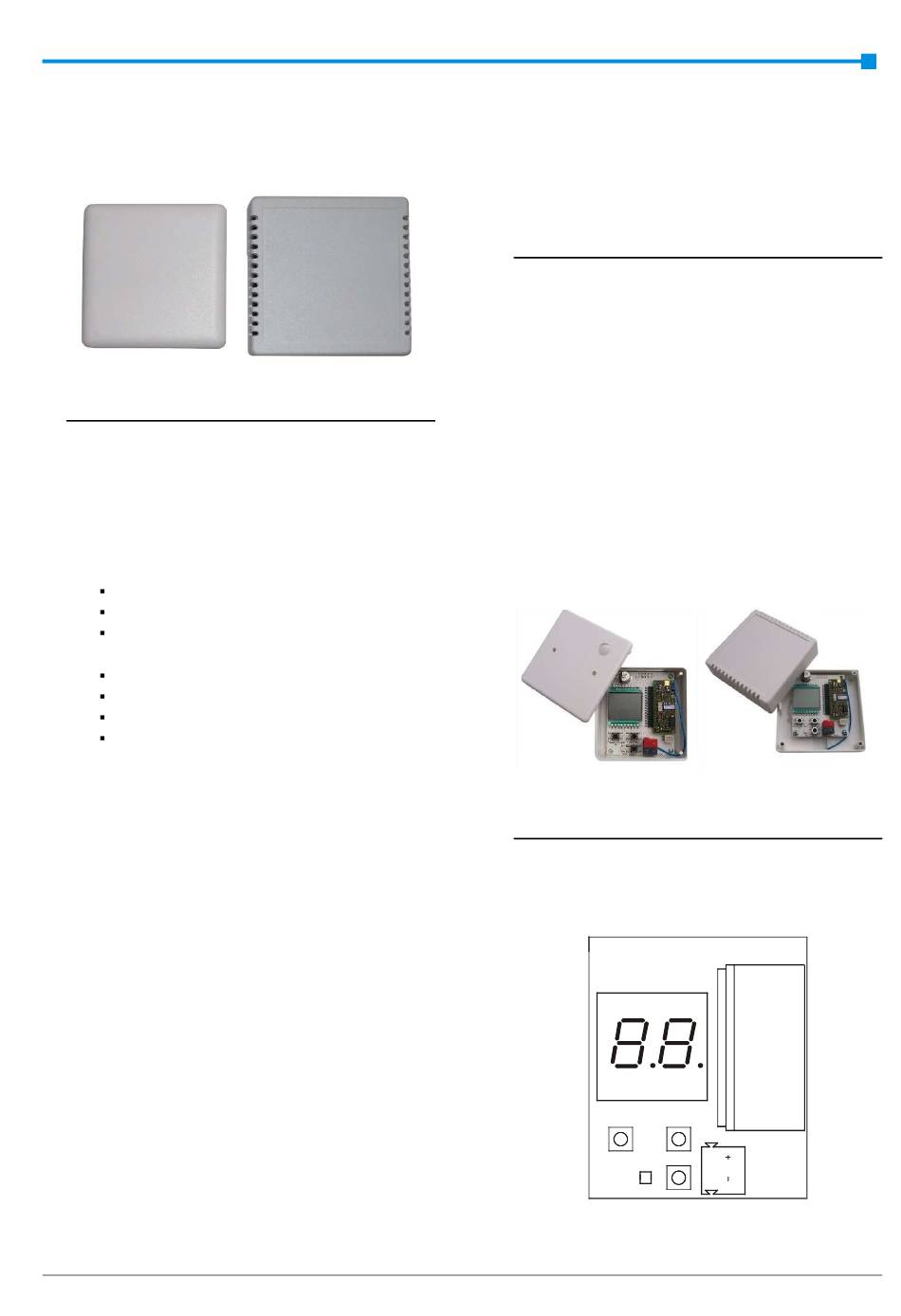

Abb. 1: KNX ENO 620
Anwendung
Die Geräte KNX ENO 620 und 622 dienen als Gate-
way zwischen EnOcean-Funksensoren und dem
EIB/KNX-Bus und bieten zusätzliche Regelungsfunk-
tionen. Ein Gerät verfügt über 32 Kanäle, die mit je-
weils einer der folgenden Funktionen belegt werden
können:
•
Schalter und Tastsensor eines Schaltmoduls
Verschiedene Schaltfunktionen
Schalten und Dimmen
Jalousie auf/ab
•
Raumbediengerät mit Ausbaustufe:
Präsenztaster / -schalter
Sollwertsteller
Stufenschalter
Feuchtigkeitssensor
•
Fensterkontakt und Fenstergriff
•
Binäreingang
•
Lichtsensor
•
Bewegungsmelder
Darüber hinaus sind im Gerät 6 Regelungskanäle
vorhanden, die mit den Kommunikationsobjekten ei-
nes Sensorkanals
EIB/KNX-Sensors belegt werden können. Folgende
Reglungstypen können jeweils pro Kanal ausgewählt
werden:
•
Licht, kontinuierlich
•
Licht, 2-Punkt
•
Temperatur, kontinuierlich
•
Temperatur, 2-Punkt
•
Allgemein 2-Byte-Float, 2-Punkt
•
Allgemein 0...255 (0...100 %), 2-Punkt
Die Geräte KNX ENO 620 und 622 unterscheiden
sich nur im Gehäuse, die Funktionen sind identisch.
Das KNX ENO 620 zeichnet sich durch seine kom-
pakte Bauform aus. Das KNX ENO 622 eignet sich
vor allem wenn die Montage auf einer UP-Dose oder
auf Material mit schlechter Funkdurchdringung (z.B.
WEINZIERL ENGINEERING GmbH
2010-07-07
Abb. 2: KNX ENO 622
oder auch eines externen
Metall oder Beton) erfolgen soll.
Montage und Anschluss
Die Montage kann Aufputz (z.B. auf Mauerwerk oder
Holz) erfolgen. Bei der Auswahl des Montageorts ist
die Reichweite der EnOcean-Sensoren zu beachten,
die mit dem Gerät verknüpft werden sollen. Abschir-
mende Objekte (z.B. Metallschränke) oder Störsender
(z.B. Computer, elektronische Trafos, Vorschaltgerä-
te) in der Nähe des Gateways sind zu vermeiden.
Nähere Informationen zur Reichweitenplanung und
HF-Durchdringung sind in den Datenblättern der Sen-
soren und unter www.enocean.com zu finden.
Der Anschluss des Gerätes an den EIB/KNX-Bus er-
folgt mit einer Busklemme. Die richtige Polung der
Klemme gemäß Aufdruck im Gerät ist zu beachten.
Die Spannungsversorgung des Gerätes erfolgt über
den Bus.
Abb. 3: KNX ENO 620
Zustand bei Inbetriebnahme
Ein neues Gateway hat die physikalische Adresse
15.15.255. Es sind keine Gruppenadressen und keine
Verbindungen zu EnOcean-Geräten belegt.
LCD
Activ. /Erase Test/Exit
KNX Learn
Abb. 5: Ansicht des geöffneten Gerätes
DE
Abb. 4: KNX ENO 622
RCM120
KNX
DE
Seite 1/10
