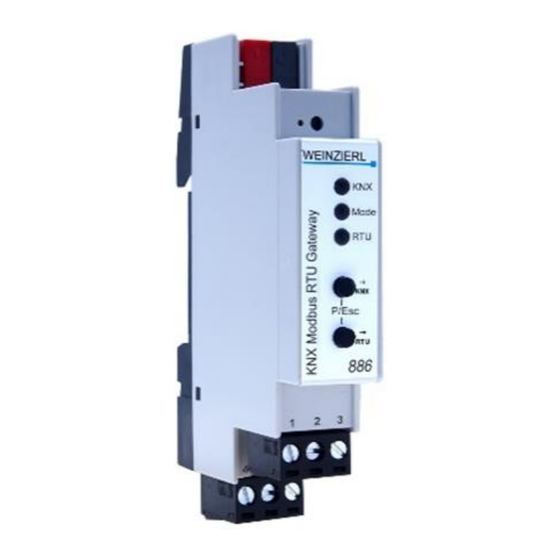

WEINZIERL KNX Modbus RTU Gateway 886 Bedienungs- Und Montageanleitung

Knx modbus gateway mit 250 datenpunkten
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
KNX Modbus Gateway mit 250 Datenpunkten
KNX Modbus RTU Gateway 886
Bedienungs- und Montageanleitung
(Art. # 5256)
WEINZIERL ENGINEERING GmbH
Achatz 3
DE-84508 Burgkirchen / Alz
Tel: +49 (0)8677 / 91 636 – 0
info@weinzierl.de
www.weinzierl.de
© 2020 Weinzierl Engineering GmbH
Seite 1/47

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für WEINZIERL KNX Modbus RTU Gateway 886

Inhaltszusammenfassung für WEINZIERL KNX Modbus RTU Gateway 886

  • Seite 1 KNX Modbus Gateway mit 250 Datenpunkten KNX Modbus RTU Gateway 886 Bedienungs- und Montageanleitung (Art. # 5256) WEINZIERL ENGINEERING GmbH Achatz 3 DE-84508 Burgkirchen / Alz Tel: +49 (0)8677 / 91 636 – 0 info@weinzierl.de www.weinzierl.de © 2020 Weinzierl Engineering GmbH...

  • Seite 2: Inhaltsverzeichnis

    5.13 Kanalfunktion „DPT 08 – Wert mit Vz – 2 Bytes“ ..............41 5.14 Kanalfunktion „DPT 09 – Gleitkomma – 2 Bytes“ ..............42 5.15 Kanalfunktion „DPT 14 – Gleitkomma – 4 Bytes“ ..............43 5.16 Allgemeine Hinweise......................46 © 2020 Weinzierl Engineering GmbH Seite 2/47...

  • Seite 3: Anwendung

    1 Anwendung Das KNX Modbus RTU Gateway 886 ist ein kompaktes Gateway zwischen KNX TP und Modbus RTU mit 250 frei konfigurierbaren Kanälen. Das Gerät ermöglicht eine einfache Integration von Modbus-Geräten, die das RTU-Protokoll über RS- 485 unterstützen und kann als Modbus-Master oder -Slave fungieren. Als Master kann das Gerät bis zu 25 Slave-Geräte adressieren.

  • Seite 4: Knx Programmiermodus

    ▪ ❶ KNX Bus Anschluss zum Gerät wiederherstellen ▪ ❸ Programmiertaster mindesten noch 6 Sekunden gedrückt halten ▪ Ein kurzes Aufblinken aller LEDs (❷❹❺❻) signalisiert die erfolgreiche Rücksetzung auf Werkseinstellung. © 2020 Weinzierl Engineering GmbH Seite 4/47...

  • Seite 5: Anschluss-Schema

    Widerstand 120 Ohm / 0,25 W abgeschlossen werden. Dieser Widerstand ist direkt zwischen die beiden Signalleitungen vor dem Eingang der letzten Empfangsschaltung einzusetzen. Es sollten für Modbus nur abgeschirmte Kabel mit verdrillten Adern verwendet werden. © 2020 Weinzierl Engineering GmbH Seite 5/47...

  • Seite 6: Ets-Datenbank

    5 ETS-Datenbank Die ETS5 Datenbank (für ETS 5.7 oder neuer) kann auf der Produkt-Website des KNX Modbus RTU Gateway 886 (www.weinzierl.de) oder über den ETS Online Katalog heruntergeladen werden. 5.1 Beschreibung Diese Seite zeigt die Gerätebeschreibung, sowie den zugehörigen Anschlussplan.

  • Seite 7: Allgemeine Einstellungen

    5.2 Allgemeine Einstellungen Gerätename (30 Zeichen) Es kann ein beliebiger Name für das KNX Modbus RTU Gateway 886 vergeben werden. Der Gerätename sollte aussagekräftig sein, z.B. „Wohnzimmer EG“. Dies hilft der Übersichtlichkeit im ETS Projekt. Sendeverzögerung nach Busspannungswiederkehr Über den Parameter Sendeverzögerung nach Busspannungswiederkehr kann eine Verzögerung von Telegrammen nach Wiederkehr der Busspannung eingestellt werden.

  • Seite 8: Modbus Einstellungen

    Bei aktivierter Telegrammratenlimitierung kann hier die Zeit zwischen den Telegrammen konfiguriert werden. Es können dabei Zeiten zwischen 0,1 Sek. und 1,0 Sek. gewählt werden. Die Telegrammratenlimitierung tritt erst bei erhöhter Buslast auf. 5.3 Modbus Einstellungen © 2020 Weinzierl Engineering GmbH Seite 8/47...
  • Seite 9 Odd (1 Stop-Bit) ▪ Keine (2 Stop-Bits) ▪ Keine (1 Stop-Bit) Byte Reihenfolge Definiert die Reihenfolge bei der Übertragung von 2-Byte-Werten: ▪ MSB zuerst (High-Byte wird zuerst gesendet) ▪ LSB zuerst (Low-Byte wird zuerst gesendet) © 2020 Weinzierl Engineering GmbH Seite 9/47...
  • Seite 10 Wird innerhalb des Zeitintervalls keine Anfrage vom Master empfangen, wird „Keine Kommunikation – Ein“ über das Diagnose Objekt auf den KNX Bus gesendet. Gruppenobjekt Typ KNX Größe Richtung GO 276 Diagnose: Slave (allgemein) – Keine Kommunikation 1.001 1 Bit Nach KNX © 2020 Weinzierl Engineering GmbH Seite 10/47...

  • Seite 11: Datenpunkte N - M

    Slave Beschreibung (nur im Master Mode) Ist die Diagnose aktiviert, kann hier das Diagnose-Objekt dieser Seite benannt werden. Gruppenobjekt Typ KNX Größe Richtung GO 251 Diagnose: Slave (Seite 1) – Keine Kommunikation 1.001 1 Bit Nach KNX © 2020 Weinzierl Engineering GmbH Seite 11/47...
  • Seite 12 2 Bytes ▪ DPT 08 – Wert mit Vz – 2 Bytes Gruppenobjekt Typ KNX Größe Richtung GO 1 Kanal 1: … – Wert mit Vz – 2 Bytes … 8.001 2 Bytes © 2020 Weinzierl Engineering GmbH Seite 12/47...
  • Seite 13 Objekt sendet nach Zykluszeit ▪ Zyklisch und bei Änderung Objekt sendet nach Zykluszeit und bei Wertänderung Zykluszeit Die Zeit der zyklischen Sendebedingung. Dieser Parameter definiert die Funktion des Kanals, sowie die Größe des verwendeten Modbus Registers. © 2020 Weinzierl Engineering GmbH Seite 13/47...
  • Seite 14 Lese Discrete Inputs – 02 Modbus Slave | KNX zu Modbus ▪ Lese Coils – 01 ▪ Lese Discrete Inputs – 02 Modbus Slave | Modbus zu KNX ▪ Schreibe Single/Multi Coils – 05, 15 © 2020 Weinzierl Engineering GmbH Seite 14/47...

  • Seite 15: Kanalfunktion „Dpt 01 - Binär - 1 Bit

    Zahl in Word Register 1 Bit (KNX) wird auf Wert in Word-Register (Modbus) gemappt 5.5.1 Typ – Bit Register Wert invertiert Wenn ja, so entspricht der invertierte Wert des Gruppenobjekts dem Wert des Bit Registers. © 2020 Weinzierl Engineering GmbH Seite 15/47...

  • Seite 16: Typ - Bit In Word Register

    5.5.3 Typ – Zahl in Word Register Anzahl Bits Dieser Parameter definiert die Größe der Zahl im Word Register (in Bits). Offset von rechts Dieser Parameter definiert die Position der Zahl im Word Register (Offset von rechts in Bits). © 2020 Weinzierl Engineering GmbH Seite 16/47...

  • Seite 17: Richtung - Knx Zu Modbus

    Der Wert, welcher beim Erhalt eines ‘EIN’-Telegramm im Register gesetzt wird. Verhalten bei ‘AUS’-Telegramm Hier kann parametriert werden, ob beim Erhalten eines ‘AUS’-Telegramms ein Wert im Register gesetzt werden soll. Wert Der Wert, welcher beim Erhalt eines ‘AUS’-Telegramm im Register gesetzt wird. © 2020 Weinzierl Engineering GmbH Seite 17/47...

  • Seite 18: Richtung - Modbus Zu Knx

    Verhalten bei kleinerem Wert Dieser Parameter definiert das Verhalten des Gruppenobjekts, für den Fall, dass der Registerwert kleiner als der parametrierte Wert ist. Folgende Möglichkeiten stehen zur Verfügung: ▪ Deaktiviert ▪ Sende ‘EIN’ ▪ Sende ‘AUS’ © 2020 Weinzierl Engineering GmbH Seite 18/47...

  • Seite 19: Kanalfunktion „Dpt 03 - Dimmen - 4 Bit

    Dieser Parameter definiert das Verhalten des Bit Registers, für den Fall, dass ein ‘DIMM AB’- Telegramm am Gruppenobjekt empfangen wurde. Folgende Möglichkeiten stehen zur Verfügung: ▪ Deaktiviert Register ‘1’ ▪ Register ‘0’ ▪ © 2020 Weinzierl Engineering GmbH Seite 19/47...
  • Seite 20 Dieser Parameter definiert das Verhalten des Gruppenobjekts, für den Fall, dass der Registerwert dem parametrierten Wert entspricht. Folgende Möglichkeiten stehen zur Verfügung: ▪ Deaktiviert ▪ Sende ‘DIMM AUF’ ▪ Sende ‘DIMM AB’ ▪ Sende ‘DIMM STOP’ © 2020 Weinzierl Engineering GmbH Seite 20/47...
  • Seite 21 Der Wert, welcher beim Erhalt eines ‘DIMM AB’-Telegramms im Register gesetzt wird. Verhalten bei ‘DIMM STOP’-Telegramm Hier kann parametriert werden, ob beim Erhalten eines ‘DIMM STOP’-Telegramms ein Wert im Register gesetzt werden soll. © 2020 Weinzierl Engineering GmbH Seite 21/47...
  • Seite 22 Dieser Parameter definiert das Verhalten des Gruppenobjekts, für den Fall, dass der Registerwert dem parametrierten Wert entspricht. Folgende Möglichkeiten stehen zur Verfügung: ▪ Deaktiviert ▪ Sende ‘DIMM AUF’ ▪ Sende ‘DIMM AB’ ▪ Sende ‘DIMM STOP’ © 2020 Weinzierl Engineering GmbH Seite 22/47...

  • Seite 23: Kanalfunktion „Dpt 05 - Prozentwert - 1 Byte

    Dieser Parameter definiert den Bereich des Word-Registers, welcher gemappt wird. Folgende Bereiche stehen zur Verfügung: ▪ Low Byte ▪ High Byte ▪ High/Low Byte Wert Minimum (Register) Registerwert, welcher Wert Minimum (KNX) entspricht. Wert Maximum (Register) Registerwert, welcher Wert Maximum (KNX) entspricht. © 2020 Weinzierl Engineering GmbH Seite 23/47...

  • Seite 24: Kanalfunktion „Dpt 05 - Festwert Ohne Vz - 1 Byte

    1 Byte Festwert ohne Vz (KNX) wird auf Wert in Word-Register (Modbus) gemappt 5.8.1 Typ – Bit Register 5.8.1.1 Richtung – KNX zu Modbus Wert (Objekt) Dieser Parameter definiert den Wert, auf welchen das Gruppenobjekt (KNX) geprüft wird. © 2020 Weinzierl Engineering GmbH Seite 24/47...
  • Seite 25 Dieser Parameter definiert das Verhalten des Bit Registers, für den Fall, dass der erhaltene Wert (KNX) kleiner als der parametrierte Wert ist. Folgende Möglichkeiten stehen zur Verfügung: ▪ Deaktiviert ▪ Register ‘1’ Register ‘0’ ▪ 5.8.1.2 Richtung – Modbus zu KNX © 2020 Weinzierl Engineering GmbH Seite 25/47...
  • Seite 26 5.8.2 Typ – Bit in Word Register 5.8.2.1 Richtung – KNX zu Modbus Wert (Objekt) Dieser Parameter definiert den Wert, auf welchen das Gruppenobjekt (KNX) geprüft wird. Position (Register) Definiert das Bit im Word Register. © 2020 Weinzierl Engineering GmbH Seite 26/47...
  • Seite 27 Wert (KNX) kleiner als der parametrierte Wert ist. Folgende Möglichkeiten stehen zur Verfügung: ▪ Deaktiviert ▪ Register ‘1’ Register ‘0’ ▪ 5.8.2.2 Richtung – Modbus zu KNX Position (Register) Definiert das Bit im Word Register. © 2020 Weinzierl Engineering GmbH Seite 27/47...
  • Seite 28 5.8.3 Typ – Zahl in Word Register Anzahl Bits Dieser Parameter definiert die Größe der Zahl im Word Register (in Bits). Offset von rechts Dieser Parameter definiert die Position der Zahl im Word Register (Offset von rechts in Bits). © 2020 Weinzierl Engineering GmbH Seite 28/47...
  • Seite 29 Dieser Parameter definiert das Verhalten des Word Registers, für den Fall, dass der erhaltene Wert (KNX) dem parametrierten Wert entspricht. Folgende Möglichkeiten stehen zur Verfügung: ▪ Deaktiviert ▪ Wert in Register setzen Wert (Register) Der Wert, welcher im Word Register gesetzt wird. © 2020 Weinzierl Engineering GmbH Seite 29/47...
  • Seite 30 Dieser Parameter definiert das Verhalten des Gruppenobjekts (KNX), für den Fall, dass der Registerwert größer als der parametrierte Wert ist. Folgende Möglichkeiten stehen zur Verfügung: ▪ Deaktiviert ▪ Wert senden Wert (Objekt) Der Wert, welcher über das Gruppenobjekt (KNX) gesendet wird. © 2020 Weinzierl Engineering GmbH Seite 30/47...

  • Seite 31: Kanalfunktion „Dpt 05 - Wert Ohne Vz - 1 Byte

    5.9 Kanalfunktion „DPT 05 – Wert ohne Vz – 1 Byte“ Folgender Typ ist konfiguriert: ▪ Word Register 1 Byte Wert ohne Vz (KNX) wird auf/von Bereich in Word-Register (Modbus) geschrieben/gelesen 5.9.1 Typ – Word Register © 2020 Weinzierl Engineering GmbH Seite 31/47...

  • Seite 32: Kanalfunktion „Dpt 06 - Wert Mit Vz - 1 Byte

    5.10 Kanalfunktion „DPT 06 – Wert mit Vz – 1 Byte“ Folgender Typ ist konfiguriert: ▪ Word Register 1 Byte Wert mit Vz (KNX) wird auf/von Bereich in Word-Register (Modbus) geschrieben/gelesen 5.10.1 Typ – Word Register © 2020 Weinzierl Engineering GmbH Seite 32/47...

  • Seite 33: Kanalfunktion „Dpt 07 - Festwert Ohne Vz - 2 Bytes

    2 Byte Festwert ohne Vz (KNX) wird auf Wert in Word-Register (Modbus) gemappt 5.11.1 Typ – Bit Register 5.11.1.1 Richtung – KNX zu Modbus Wert (Objekt) Dieser Parameter definiert den Wert, auf welchen das Gruppenobjekt (KNX) geprüft wird. © 2020 Weinzierl Engineering GmbH Seite 33/47...
  • Seite 34 Dieser Parameter definiert das Verhalten des Bit Registers, für den Fall, dass der erhaltene Wert (KNX) kleiner als der parametrierte Wert ist. Folgende Möglichkeiten stehen zur Verfügung: ▪ Deaktiviert ▪ Register ‘1’ Register ‘0’ ▪ 5.11.1.2 Richtung – Modbus zu KNX © 2020 Weinzierl Engineering GmbH Seite 34/47...
  • Seite 35 5.11.2 Typ – Bit in Word Register 5.11.2.1 Richtung – KNX zu Modbus Wert (Objekt) Dieser Parameter definiert den Wert, auf welchen das Gruppenobjekt (KNX) geprüft wird. Position (Register) Definiert das Bit im Word Register. © 2020 Weinzierl Engineering GmbH Seite 35/47...
  • Seite 36 Wert (KNX) kleiner als der parametrierte Wert ist. Folgende Möglichkeiten stehen zur Verfügung: ▪ Deaktiviert ▪ Register ‘1’ Register ‘0’ ▪ 5.11.2.2 Richtung – Modbus zu KNX Position (Register) Definiert das Bit im Word Register. © 2020 Weinzierl Engineering GmbH Seite 36/47...
  • Seite 37 5.11.3 Typ – Zahl in Word Register Anzahl Bits Dieser Parameter definiert die Größe der Zahl im Word Register (in Bits). Offset von rechts Dieser Parameter definiert die Position der Zahl im Word Register (Offset von rechts in Bits). © 2020 Weinzierl Engineering GmbH Seite 37/47...
  • Seite 38 Dieser Parameter definiert das Verhalten des Word Registers, für den Fall, dass der erhaltene Wert (KNX) dem parametrierten Wert entspricht. Folgende Möglichkeiten stehen zur Verfügung: ▪ Deaktiviert ▪ Wert in Register setzen Wert (Register) Der Wert, welcher im Word Register gesetzt wird. © 2020 Weinzierl Engineering GmbH Seite 38/47...
  • Seite 39 Dieser Parameter definiert das Verhalten des Gruppenobjekts (KNX), für den Fall, dass der Registerwert größer als der parametrierte Wert ist. Folgende Möglichkeiten stehen zur Verfügung: ▪ Deaktiviert ▪ Wert senden Wert (Objekt) Der Wert, welcher über das Gruppenobjekt (KNX) gesendet wird. © 2020 Weinzierl Engineering GmbH Seite 39/47...

  • Seite 40: Kanalfunktion „Dpt 07 - Wert Ohne Vz - 2 Bytes

    5.12 Kanalfunktion „DPT 07 – Wert ohne Vz – 2 Bytes“ Folgender Typ ist konfiguriert: ▪ Word Register 2 Byte Wert ohne Vz (KNX) wird auf/von Bereich in Word-Register (Modbus) geschrieben/gelesen 5.12.1 Typ – Word Register © 2020 Weinzierl Engineering GmbH Seite 40/47...

  • Seite 41: Kanalfunktion „Dpt 08 - Wert Mit Vz - 2 Bytes

    2 Byte Wert mit Vz (KNX) wird auf/von Bereich in Word-Register (Modbus) geschrieben/gelesen 5.13.1 Typ – Word Register Position (Register) Dieser Parameter definiert den Bereich des Word-Registers, welcher geschrieben/gelesen wird. Folgender Bereich ist konfiguriert: ▪ High/Low Byte © 2020 Weinzierl Engineering GmbH Seite 41/47...

  • Seite 42: Kanalfunktion „Dpt 09 - Gleitkomma - 2 Bytes

    Low Byte – 2er Komplement ▪ High Byte – 2er Komplement ▪ High/Low Byte – 2er Komplement Wert Minimum (Register) Registerwert, welcher Wert Minimum (KNX) entspricht. Wert Maximum (Register) Registerwert, welcher Wert Maximum (KNX) entspricht. © 2020 Weinzierl Engineering GmbH Seite 42/47...

  • Seite 43: Kanalfunktion „Dpt 14 - Gleitkomma - 4 Bytes

    Word Register 4 Byte Wert Gleitkomma (KNX) wird auf Bereich in Word-Register (Modbus) gemappt ▪ Double Word Register 4 Byte Wert Gleitkomma (KNX) wird auf zwei Word-Register (Modbus) gemappt 5.15.1 Typ – Word Register © 2020 Weinzierl Engineering GmbH Seite 43/47...
  • Seite 44 KNX-Wert, welcher Wert Minimum (Register) entspricht. Wert Maximum (KNX) KNX-Wert, welcher Wert Maximum (Register) entspricht. Die Umrechnung wird immer auf den gesamten Registerbereich übertragen. Wert Minimum/Maximum (Register) definiert keine Grenzen. 5.15.2 Typ – Double Word Register © 2020 Weinzierl Engineering GmbH Seite 44/47...
  • Seite 45 Als „Modbus Master“, bei „Modbus zu KNX“ und „Double Word Register“, sollten Multi Lese Anfragen aktiviert sein, um beide Word Register in einer Anfrage zu lesen. Adresse (bei „Double Word Register“) Double Word Register verwenden die hier angegebene Registeradresse, sowie diese Registeradresse + 1. © 2020 Weinzierl Engineering GmbH Seite 45/47...

  • Seite 46: Allgemeine Hinweise

    Anfrage zweimal wiederholt. Sind diese nicht erfolgreich, werden alle Kanäle dieser Parameterseite übersprungen. Sollte der Slave für die Verarbeitung der Daten länger als 1 Sekunde benötigen, kann dieser ein Acknowledge-Telegramm senden, welches das Zeitintervall beim Master neu startet. © 2020 Weinzierl Engineering GmbH Seite 46/47...
  • Seite 47 Bei der Planung und Errichtung von elektrischen Anlagen sind die einschlägigen Richtlinien, Vorschriften und Bestimmungen des jeweiligen Landes zu beachten. ETS5 Datenbank Weinzierl Engineering GmbH www.weinzierl.de/de/products/886/ets5 D-84508 Burgkirchen / Alz Deutschland Datenblatt www.weinzierl.de www.weinzierl.de/de/products/886/datasheet info@weinzierl.de CE-Erklärung www.weinzierl.de/de/products/886/ce-declaration Ausschreibungstext www.weinzierl.de/de/products/886/tender-text 2020-09-09 © 2020 Weinzierl Engineering GmbH Seite 47/47...
