KNX ENO 610/612 (32-Kanal AP)
Gateway zwischen EnOcean und EIB/KNX-Bus
Bedien- und Montageanleitung

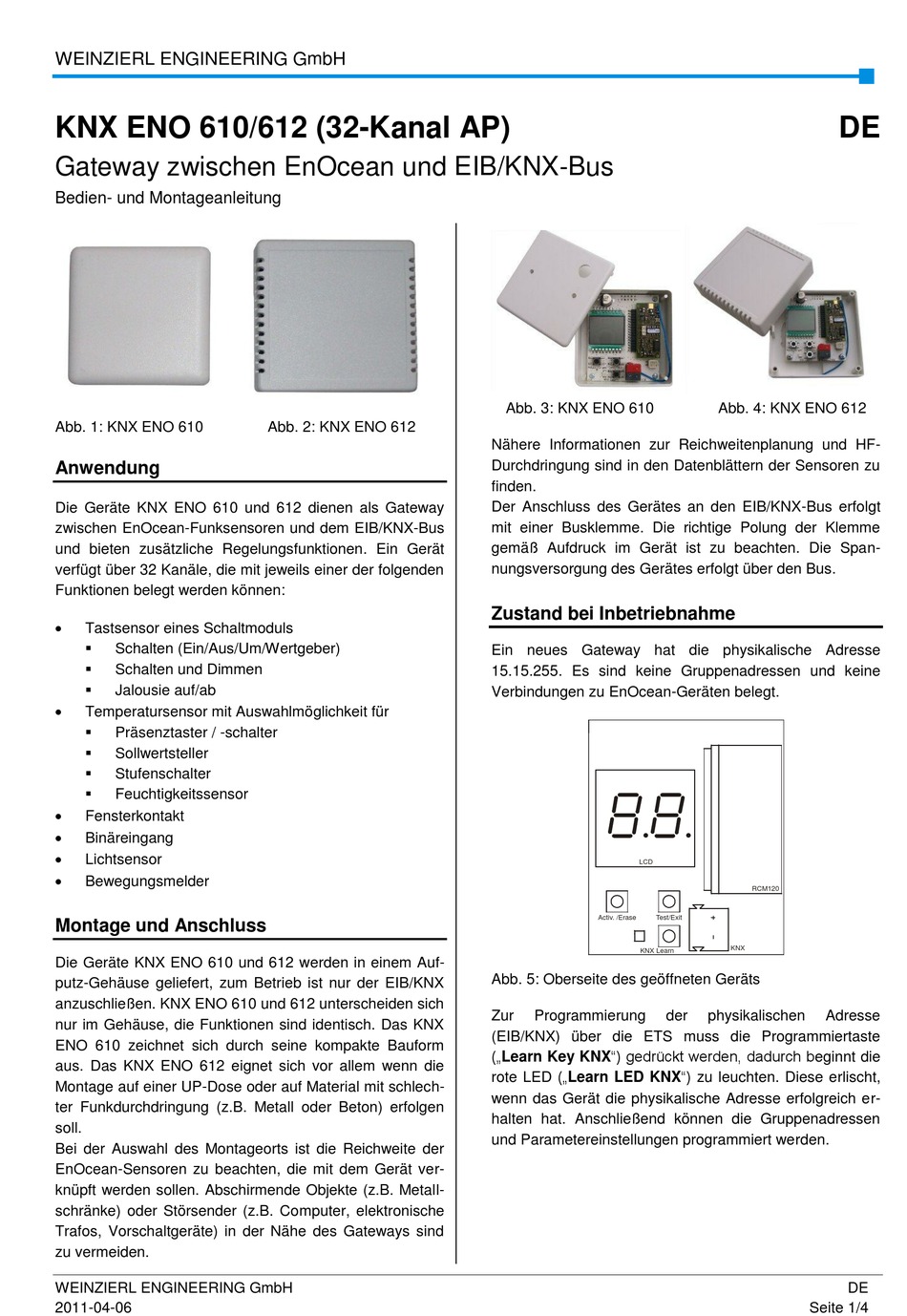

Abb. 1: KNX ENO 610
Anwendung
Die Geräte KNX ENO 610 und 612 dienen als Gateway
zwischen EnOcean-Funksensoren und dem EIB/KNX-Bus
und bieten zusätzliche Regelungsfunktionen. Ein Gerät
verfügt über 32 Kanäle, die mit jeweils einer der folgenden
Funktionen belegt werden können:
Tastsensor eines Schaltmoduls
Schalten (Ein/Aus/Um/Wertgeber)
Schalten und Dimmen
Jalousie auf/ab
Temperatursensor mit Auswahlmöglichkeit für
Präsenztaster / -schalter
Sollwertsteller
Stufenschalter
Feuchtigkeitssensor
Fensterkontakt
Binäreingang
Lichtsensor
Bewegungsmelder
Montage und Anschluss
Die Geräte KNX ENO 610 und 612 werden in einem Auf-
putz-Gehäuse geliefert, zum Betrieb ist nur der EIB/KNX
anzuschließen. KNX ENO 610 und 612 unterscheiden sich
nur im Gehäuse, die Funktionen sind identisch. Das KNX
ENO 610 zeichnet sich durch seine kompakte Bauform
aus. Das KNX ENO 612 eignet sich vor allem wenn die
Montage auf einer UP-Dose oder auf Material mit schlech-
ter Funkdurchdringung (z.B. Metall oder Beton) erfolgen
soll.
Bei der Auswahl des Montageorts ist die Reichweite der
EnOcean-Sensoren zu beachten, die mit dem Gerät ver-
knüpft werden sollen. Abschirmende Objekte (z.B. Metall-
schränke) oder Störsender (z.B. Computer, elektronische
Trafos, Vorschaltgeräte) in der Nähe des Gateways sind
zu vermeiden.
WEINZIERL ENGINEERING GmbH
2011-04-06

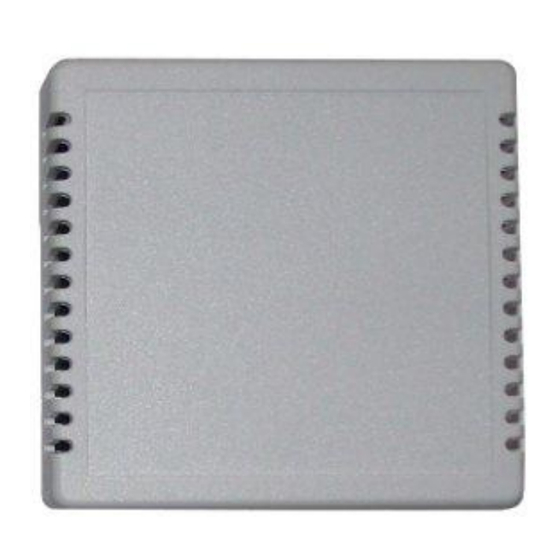

Abb. 2: KNX ENO 612
Abb. 3: KNX ENO 610
Nähere Informationen zur Reichweitenplanung und HF-
Durchdringung sind in den Datenblättern der Sensoren zu
finden.
Der Anschluss des Gerätes an den EIB/KNX-Bus erfolgt
mit einer Busklemme. Die richtige Polung der Klemme
gemäß Aufdruck im Gerät ist zu beachten. Die Span-
nungsversorgung des Gerätes erfolgt über den Bus.
Zustand bei Inbetriebnahme
Ein neues Gateway hat die physikalische Adresse
15.15.255. Es sind keine Gruppenadressen und keine
Verbindungen zu EnOcean-Geräten belegt.
LCD
Activ. /Erase
Test/Exit
KNX Learn
Abb. 5: Oberseite des geöffneten Geräts
Zur
Programmierung
(EIB/KNX) über die ETS muss die Programmiertaste
(„Learn Key KNX") gedrückt werden, dadurch beginnt die
rote LED („Learn LED KNX") zu leuchten. Diese erlischt,
wenn das Gerät die physikalische Adresse erfolgreich er-
halten hat. Anschließend können die Gruppenadressen
und Parametereinstellungen programmiert werden.
Abb. 4: KNX ENO 612
RCM120
KNX
der
physikalischen
Adresse
Seite 1/4
DE
DE
