5.6 Kanalfunktion „DPT 03 – Dimmen – 4 Bit"
Typ
Folgende Typen sind konfigurierbar:
▪
Bit Register
4 Bit Dimm-Befehl (KNX) setzt Bit-Register (Modbus)
▪
Zahl in Word Register
4 Bit Dimm-Befehl (KNX) wird auf Wert in Word-Register (Modbus) gemappt

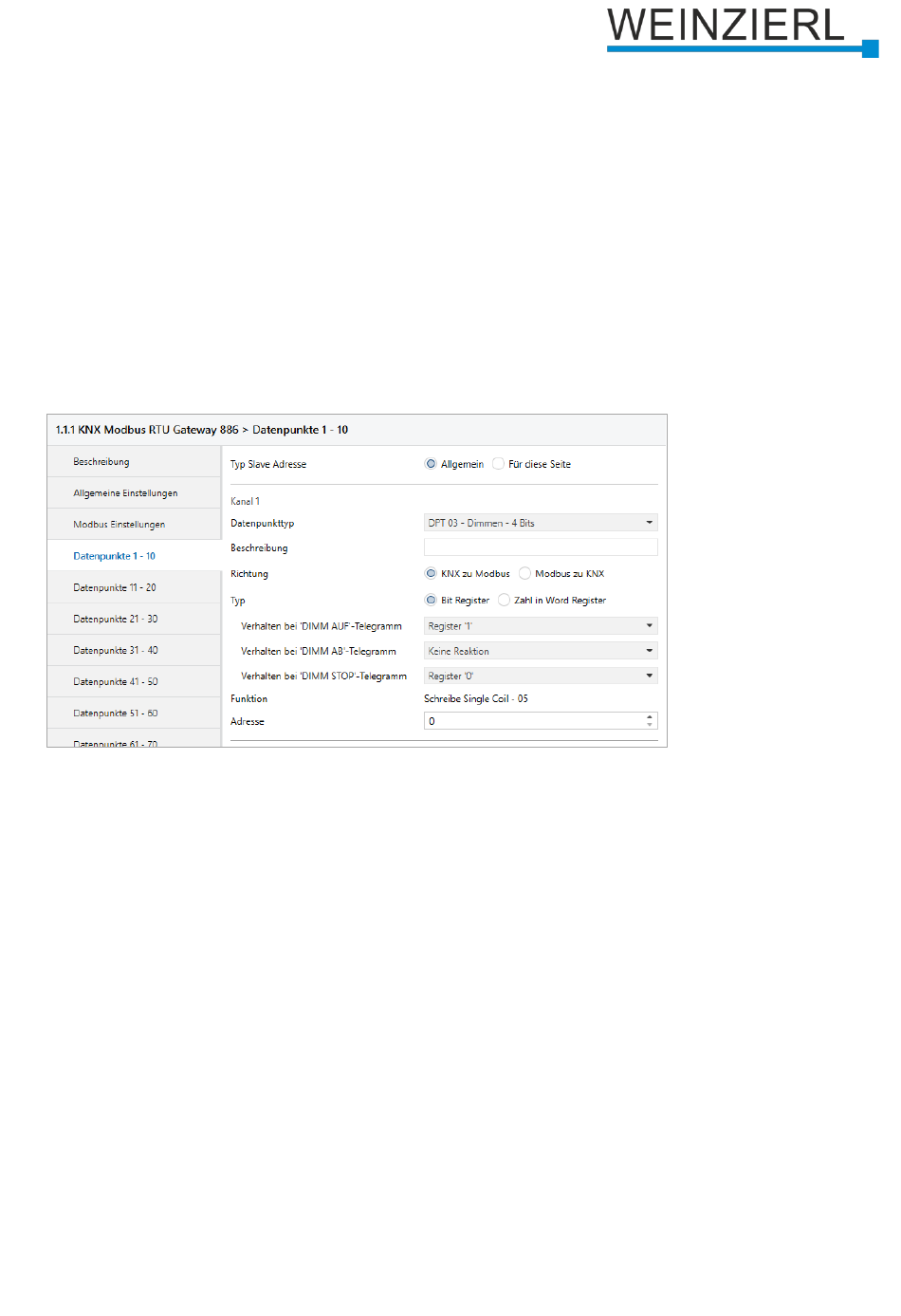

5.6.1 Typ – Bit Register
5.6.1.1 Richtung – KNX zu Modbus
Verhalten bei 'DIMM AUF'-Telegramm
Dieser Parameter definiert das Verhalten des Bit Registers, für den Fall, dass ein 'DIMM AUF'-
Telegramm am Gruppenobjekt empfangen wurde. Folgende Möglichkeiten stehen zur Verfügung:
▪
Deaktiviert
▪ Register '1'
▪ Register '0'
Verhalten bei 'DIMM AB'-Telegramm
Dieser Parameter definiert das Verhalten des Bit Registers, für den Fall, dass ein 'DIMM AB'-
Telegramm am Gruppenobjekt empfangen wurde. Folgende Möglichkeiten stehen zur Verfügung:
▪
Deaktiviert
Register '1'
▪
Register '0'
▪
