- Seite 1 PicoLog 1000-Serie Benutzerhandbuch pl1000.de-1 Copyright © 2009 Pico Technology Ltd. Alle Rechte vorbehalten.
-
Seite 3: Inhaltsverzeichnis
7 Erste Schritte ............................6 8 Beispielschaltung (Spannung) ............................7 9 Beispielschaltung (Licht) 2 Produktinformationen .............................8 ............................8 1 Technische Daten ............................9 2 E/A-Anschlussbelegung ............................10 3 USB ADC-11-Kompatibilitätsmodus 3 Glossar .............................11 ..............................13 Index Copyright © 2009 Pico Technology Ltd. Alle Rechte vorbehalten. pl1000.de... -
Seite 5: Einleitung
PicoScope-Oszilloskopsoftware vorgesehen. Sie können die mitgelieferte PicoLog- API verwenden, um ihre eigenen Programme zu entwickeln sowie Daten zu erfassen und zu analysieren. Ausführliche Informationen zur API finden Sie im Programmierhandbuch zur PicoLog 1000-Serie. Copyright © 2009 Pico Technology Ltd. Alle Rechte vorbehalten. pl1000.de... -
Seite 6: Sicherheitshinweise
Überspannungen bis zu ±30 V geschützt. Eingangsspannungen, die diesen Bereich überschreiten, können das Gerät dauerhaft beschädigen. Netzspannung Pico-Produkte sind nicht für die Verwendung mit Netzspannung vorgesehen. Es wird empfohlen, zur Messung von Netzspannung einen dafür vorgesehenen, isolierten Differenzialfühler zu verwenden. -
Seite 7: Rechtliche Hinweise
Zugriff. Die Lizenz gestattet nur Personen Zugriff auf die Software, die über diese Bedingungen informiert wurden und die diese Bedingungen anerkannt haben. Nutzung. Die Software in dieser Version darf nur für Pico-Produkte oder für die mit Pico-Produkten erfassten Daten verwendet werden. -
Seite 8: Zubehör
James House Colmworth Business Park ST. NEOTS Cambridgeshire PE19 8YP Großbritannien Telefon: +44 (0) 1480 396 395 Fax: +44 (0) 1480 396 296 E-Mail: Technischer Support support@picotech.com Vertrieb sales@picotech.com Website: www.picotech.com pl1000.de Copyright © 2009 Pico Technology Ltd. Alle Rechte vorbehalten. -
Seite 9: Anschließen Des Datenaufzeichnungsgeräts

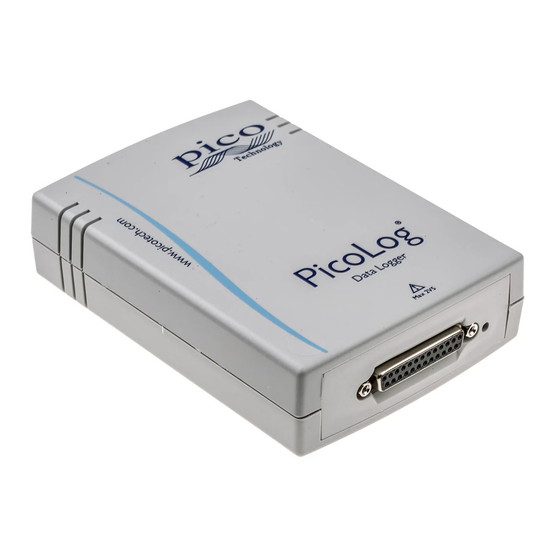

Status-LED: Blinkt, während das Gerät Daten erfasst. Wie schnell die LED blinkt, hängt von der Abtastrate ab. USB-Anschluss: Verwenden Sie das mitgelieferte USB-Kabel, um den USB-Anschluss mit dem PC zu verbinden, auf dem die Pico-Software ausgeführt wird. Um eine bestmögliche Leistung zu erzielen, wird ein PC mit einem USB 2.0-Anschluss empfohlen. -
Seite 10: Beispielschaltung (Spannung)
Wert kennen, wenn Sie Ihren Schaltung entwerfen. Kanal 1 Der Stift C1 am Datenaufzeichnungsgerät. Wenn Sie mit dem kleinen Pico Klemmenbrett arbeiten, verwenden Sie die mit C1 markierte Schraubklemme. Erde/Masse Der GND-Stift am Datenaufzeichnungsgerät. Wenn Sie mit dem kleinen Pico Klemmenbrett arbeiten, verwenden Sie eine der mit GND markierten Schraubklemmen. -
Seite 11: Beispielschaltung (Licht)
Wert kennen, wenn Sie Ihren Kreis entwerfen. Kanal 1 Der Stift C1 am Datenaufzeichnungsgerät. Wenn Sie mit dem kleinen Pico Klemmenbrett arbeiten, verwenden Sie die mit C1 markierte Schraubklemme. +2.5 V Der Stromausgang-Stift a Datenaufzeichnungsgerät. Wenn Sie mit dem kleinen Pico Klemmenbrett arbeiten, verwenden Sie die mit 2,5 markierte Schraubklemme. -
Seite 12: Produktinformationen
< 200 g (7.05 oz) Hinweise: 1. Der Blockmodus wird von PicoScope und von der API der PicoLog 1000-Serie, jedoch nicht von PicoLog unterstützt. 2. Außer im USB ADC-11-Kompatibilitätsmodus (siehe E/A-Anschlusstabelle pl1000.de Copyright © 2009 Pico Technology Ltd. Alle Rechte vorbehalten. -
Seite 13: A-Anschlussbelegung
Zustand und trennt den Stift, bevor das Datenaufzeichnungsgerät beschädigt werden kann. Die Sicherung setzt sich automatisch selbst zurück, wenn die Spannungsquelle vom Eingangsstift getrennt wird. Hinweis 3: NA = nicht angeschlossen Copyright © 2009 Pico Technology Ltd. Alle Rechte vorbehalten. pl1000.de... -
Seite 14: Usb Adc-11-Kompatibilitätsmodus
USB ADC-11-Kompatibilitätsmodus Die Datenaufzeichnungsgeräte der PicoLog 1000-Serie können als Ersatz für den USB ADC-11 verwendet werden (ein bisher erhältliches 11-Kanal- Datenaufzeichnungsgerät von Pico Technology. Die Geräte der 1000-Serie verfügen über alle Funktionen des USB ADC-11 sowie einige Zusatzfunktionen, zum Beispiel zusätzliche Digitalausgänge... -
Seite 15: Glossar
Ein typischer USB 1.1-Anschluss unterstützt eine Datenübertragungsrate von 12 Megabit pro Sekunde und ist damit erheblich schneller als ein serieller RS-232-Anschluss. Ein USB 2.0-Anschluss mit voller Geschwindigkeit überträgt 480 Megabit pro Sekunde. Copyright © 2009 Pico Technology Ltd. Alle Rechte vorbehalten. pl1000.de... -
Seite 17: Index
8, 11 Erweitern Umgebungsbedingungen Eingangsimpedanz 8, 11 Eingangskopplung USB ADC-11-Kompatibilitätsmodus USB-Anschluss 5, 8 Genauigkeit 8, 11 Gewicht Zubehör Kleines Klemmenbrett Klemmenbrett Konformität Kontaktinformationen Kreisbeispiel 6, 7 Linearität 8, 11 Maximale Abtastrate Copyright © 2009 Pico Technology Ltd. Alle Rechte vorbehalten. pl1000.de... - Seite 19 Benutzerhandbuch zur PicoLog 1000-Serie Copyright © 2009 Pico Technology Ltd. Alle Rechte vorbehalten. pl1000.de...
