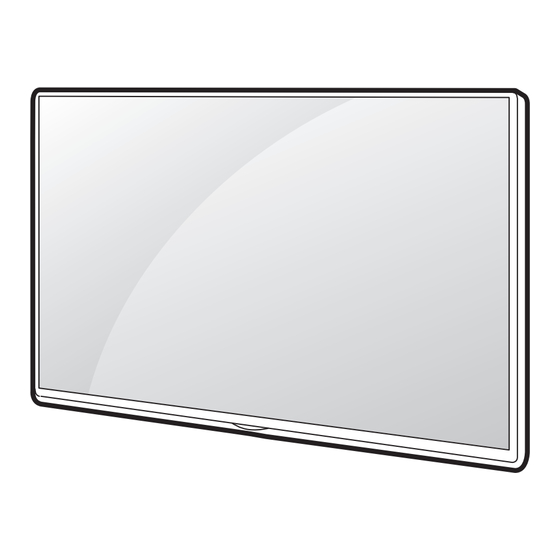

LG 60 SJ85 Serie Benutzerhandbuch
Vorschau ausblenden Andere Handbücher für 60 SJ85 Serie:

Werbung

LED TV
UJ75**
SJ81**
12
14
16
20
AA
a
d
c
X 4
X 4
(M4 X L12)
(M5 X L20)
b
: Depending on model / Abhängig vom Modell / Selon le modèle / In base al modello / En función del modelo / Dependendo do modelo / Afhankelijk van het model
/ Ανάλογα με το μοντέλο / Odvisno od modela / Típusfüggő / Zależnie od modelu / Závisí na modelu / V závislosti od modelu / În funcţie dZe model / В зависимост
от модела / Sõltub mudelist / Priklauso nuo modelio / Atkarībā no modeļa / U zavisnosti od modela / Ovisno o modelu / Në varësi të modelit / Ovisno o modelu / Во
зависност од моделот / Beroende på modell / Avhengig av modell / Afhængigt af modellen / Mallin mukaan /
P/No: MFL69709602 (1703-REV01)
www.lg.com
Printed in Korea

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für LG 60 SJ85 Serie

  • Seite 1 от модела / Sõltub mudelist / Priklauso nuo modelio / Atkarībā no modeļa / U zavisnosti od modela / Ovisno o modelu / Në varësi të modelit / Ovisno o modelu / Во зависност од моделот / Beroende på modell / Avhengig av modell / Afhængigt af modellen / Mallin mukaan / P/No: MFL69709602 (1703-REV01) www.lg.com Printed in Korea...
  • Seite 2 Read Safety and Reference. Lásd: Biztonsági óvintézkedések. Magyar A tápellátásra és az áramfogyasztásra vonatkozó For the power supply and power consumption, refer adatok a készülékre ragasztott címkén találhatók. to the label attached to the product. Przeczytaj Sicherheitshinweise und Referenzen: Bitte lesen! Informationen zur Stromversorgung und zum Dokładne informacje o zasilaniu i zużyciu energii są...
  • Seite 3 Ελληνικά Για πληροφορίε σχετικά ε την τροφοδοσία και την Izlasiet Drošībai un uzziņai. Latviešu κατανάλωση ενέργεια , δείτε την ετικέτα του προϊόντο . Informāciju par elektroenerģijas padevi un patēriņu skatiet izstrādājumam pievienotajā etiķetē. Preberite Varnostne informacije in napotki. Slovenščina Pročitajte Bezbednost i informacije. Podatke o napajanju in porabi energije si oglejte na Srpski nalepki izdelka.
  • Seite 6 ANTENNA / CABLE IN HDMI IN HDMI IN/ARC USB IN AUDIO OUT/ H/P OUT...
  • Seite 7 AUDIO OUT/ H/P OUT Satellite IN OPTICAL DIGITAL AUDIO OUT...
  • Seite 8 COMPONENT IN AV IN VIDEO/Y L/MONO AUDIO R VIDEO/Y L/MONO AUDIO R UJ75** VIDEO AUDIO VIDEO L/MONO AUDIO R...
  • Seite 9 AV IN COMPONENT IN VIDEO L/MONO AUDIO R AUDIO VIDEO...
  • Seite 12 43UJ750V-ZB 967.6 628.9 213.4 566.4 62.1 11.4 10.2 43UJ7509-ZB 43UJ7507-ZB 49UJ750V-ZB 49UJ7509-ZB 49UJ7507-ZB 1100.1 698.6 247.3 640.9 62.1 14.1 12.7 49SJ810V-ZA 49SJ8109-ZA 49SJ8107-ZA...
  • Seite 13 55UJ750V-ZB 55UJ7509-ZB 55UJ7507-ZB 1236 773.5 247.3 717.6 62.1 16.7 15.3 55SJ810V-ZA 55SJ8109-ZA 55SJ8107-ZA 60UJ750V-ZB 60UJ7509-ZB 60UJ7507-ZB 1344.1 837.7 312.4 778.4 63.5 22.3 20.8 60SJ810V-ZA 60SJ8109-ZA 60SJ8107-ZA 65UJ750V-ZB 65UJ7509-ZB 65UJ7507-ZB 1455.2 898.1 312.4 840.9 63.5 25.5 24.0 65SJ810V-ZA 65SJ8109-ZA 65SJ8107-ZA...
  • Seite 17 BENUTZERHANDBUCH Sicherheitshinweise und Referenzen LED TV* * LG LED TV verwendet LCD-Bildschirme mit LED- Beleuchtung. Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden und bewahren Sie es zur späteren Verwendung auf. www.lg.com...
  • Seite 18 Warnung! •  Stellen Sie sicher, dass das Stromkabel geerdet ist. (Außer bei Geräten, die nicht geerdet sind.) Bei Nichtbeachtung besteht die Sicherheitshinweise Gefahr von Verletzungen oder eines tödlichen Stromschlags. •  Das Stromkabel muss vollständig in die Steckdose eingesteckt werden, andernfalls wenn das Stromkabel nicht fest in der Steckdose eingesteckt ist, besteht Brandgefahr.
  • Seite 19 •  Verwenden Sie nur autorisierte Netzadapter und Netzkabel, •  Schalten Sie das Gerät niemals ein oder aus, indem Sie den die von LG Electronics genehmigt wurden. Andernfalls Stecker aus der Steckdose ziehen. (Verwenden Sie das Stromkabel kann es zu Bränden, Stromschlägen, Fehlfunktionen oder nicht als Ein- und Aus-Schalter.) Ein mechanischer Defekt oder...
  • Seite 20 Vorbereitung •  Berühren Sie nicht die Lüftungsöffnungen, wenn das TV-Gerät über längere Zeit läuft, da die Lüftungsöffnungen heiß werden können. Dies hat keinen Einfluss auf den Betrieb oder die Leistung •  Wenn das Fernsehgerät nach der Auslieferung das erste Mal des Produkts.
  • Seite 21: Anheben Und Bewegen Des Tv-Gerätes

    Anheben und Bewegen des •  Um die Sicherheit und Lebensdauer des Produkts sicherzustellen, verwenden Sie keine Fälschungen. TV-Gerätes •  Durch Fälschungen verursachte Beschädigungen sind nicht von der Garantie abgedeckt. •  Bei einigen Modellen befindet sich ein dünner Film auf Lesen Sie folgende Hinweise, bevor Sie das TV-Gerät bewegen oder dem Bildschirm, der nicht entfernt werden darf.
  • Seite 22: Verwenden Der Taste

    Verwenden der Taste Grundfunktionen <A / B Typ> (Abhängig vom Modell) Einschalten (Drücken) Sie können die TV-Funktionen verwenden, indem Sie die Taste nutzen. Ausschalten (Gedrückt halten) <A Typ> Lautstärkeregelung Programmauswahl <C Typ> Einschalten (Drücken) Ausschalten (Gedrückt halten) Menüsteuerung (Drücken Menüauswahl (Gedrückt halten oder 1 Alle aktiven Apps werden geschlossen, und alle laufenden Aufnahmen angehalten.
  • Seite 23: Montage Auf Einem Tisch

    Es wird empfohlen, eine Wandmontagehalterung von LG zu verwenden. 10 cm Die Wandhalterung von LG ist leicht zu bewegen, wenn die Kabel angeschlossen sind. Falls Sie eine andere Wandmontagehalterung als die von LG verwenden, stellen Sie sicher, dass Ihr Gerät ordnungsgemäß...
  • Seite 24 •  Bei der Installation der Wandhalterung wird empfohlen, 65SJ93** Staubansammlungen und das Eindringen von Insekten zu 60/65SJ85** vermeiden, indem Sie das Loch für die Befestigung des Standfußes 60/65SJ81** mit dem Klebeband verschließen. (Abhängig vom Modell) 65SJ80** 75/86SJ95** Modell 60/65UJ75** 70/75UJ67** 65UJ70** 75UJ65** 65UJ67**...
  • Seite 25: Antennenanschluss

    Verbindungen Anschluss für Satellitenschüssel (Benachrichtigungen) (Nur Satellitenmodelle) Schließen Sie das TV-Gerät mit einem Satelliten-HF-Kabel (75 Ω) an eine Satellitenschüssel oder an eine Satellitenbuchse an. Verbinden Sie mehrere externe Geräte mit dem TV-Gerät, und wechseln Sie die Eingangsmodi, um ein externes Gerät auszuwählen. Weitere Anschließen des CI-Moduls Informationen zum Anschluss von externen Geräten entnehmen Sie bitte dem Handbuch des jeweiligen Gerätes.
  • Seite 26 Fernbedienung (EIN/AUS) Ein- oder Ausschalten des TV-Gerätes. Wählt Radio-, TV- und DTV-Programme. (EINGANG) Ändert die Eingangsquelle. (Einige Tasten und Dienste werden möglicherweise je nach Modell oder (Schnelleinstellungen) Öffnet die Schnelleinstellungen. Region nicht bereitgestellt.) Sie können den ausgewählten Bereich im Vollbildmodus Die Beschreibungen in diesem Handbuch beziehen sich auf die Tasten betrachten, indem Sie ihn vergrößern.
  • Seite 27: Tastenfunktionen Der Magic-Fernbedienung

    Tastenfunktionen der Magic-Fernbedienung Regelt die Lautstärke. Navigation durch die gespeicherten Programme. (STUMM) Stellt den Ton aus. (Einige Tasten und Dienste werden möglicherweise je nach Modell oder (Spracherkennung) Region nicht bereitgestellt.) Um die Spracherkennungsfunktion zu nutzen, ist eine Wenn die Meldung „Die Batterie der Magic-Fernbedienung ist schwach. Netzwerkverbindung erforderlich.
  • Seite 28: Registrieren Der Magic-Fernbedienung

    Garantieausschlüsse sowie Urheberrechtshinweise zum Download bereit. Registrieren der Magic- LG Electronics stellt Ihnen gegen eine Gebühr (für Distribution, Medien, Fernbedienung Versand und Verwaltung) auch den Quellcode auf CD-ROM bereit. Wenden Sie sich per E-Mail an LG Electronics: opensource@lge.com.
  • Seite 29: Fehlerbehebung

    Fehlerbehebung Anormale Anzeige •  Wenn sich das Gerät kalt anfühlt, kann es beim Einschalten zu einem kurzen Flimmern kommen. Das ist normal und kein Fehler Das TV-Gerät reagiert nicht auf die Fernbedienung. des Gerätes. •  Prüfen Sie den Sensor der Fernbedienung, und versuchen Sie es • ...
  • Seite 30: Technische Daten

    Technische Daten WLAN-Modul Spezifikationen •  Da sich Frequenzkanäle je nach Land unterscheiden können, kann der Benutzer die Betriebsfrequenz nicht ändern oder anpassen. Dieses Gerät ist entsprechend der regionalen Frequenztabelle eingestellt. •  Dieses Gerät sollte zum Schutz des Benutzers mit einem Mindestabstand von 20 cm zwischen Gerät und Körper installiert und verwendet werden.
  • Seite 31 (Je nach Land) Digital-TV Analog-TV DVB-T DVB-T2 PAL/SECAM, B/G, D/K, I Fernsehnorm DVB-C SECAM L DVB-S/S2 DVB-S/S2 DVB-C DVB-T/T2 VHF III : 174 ~ 230 MHz Kanalabdeckung UHF IV : 470 ~ 606 MHz (Frequenz) 950 ~ 2.150 MHz 46 ~ 890 MHz UHF V : 606 ~ 862 MHz 46 ~ 862 MHz S-frequenz II : 230 ~ 300 MHz...
  • Seite 32: Einrichtung Der Externen Steuerung

    BENUTZERHANDBUCH EINRICHTUNG DER EXTERNEN STEUERUNG Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Gerät zum ersten Mal verwenden und bewahren Sie es zur späteren Verwendung auf. www.lg.com...
  • Seite 33 TASTEN-CODES TASTEN-CODES Diese Funktion steht nicht bei allen Modellen zur Verfügung. Code Code Function (Funktion) Hinweis Function (Funktion) Hinweis (Hexa) (Hexa) CH +(Kanal +), PR + (Programm +) Taste der Fernbedienung List (Liste) Taste der Fernbedienung CH -(Kanal -), PR - (Programm -) Taste der Fernbedienung Beenden Taste der Fernbedienung Volume + (Lautstärke +)
  • Seite 34 USB-Kabel Typ UC-232A Typ USB • LGTV unterstützt auch den chip-basierten PL2303-USB-Seriell-Wandler (Händler-ID: 0x0557, Produkt- ID: 0x2008), der nicht von LG hergestellt oder bereitgestellt wurde. • Dieser kann in Computergeschäften gekauft werden, die Zubehör für IT-Experten führen. RS-232C mit RS232C-Kabel Typ DE9 (D-Sub, 9-polig) •...
  • Seite 35 EINRICHTUNG DER EXTERNEN STEUERUNG Typ Klinkenstecker • Für die Verbindung von PC und Fernsehgerät müssen Sie ein Klinkenstecker-zu-RS-232-Kabel (gemäß Spezifikation im Handbuch) kaufen. * Bei anderen Modellen nutzen Sie den USB-Anschluss. * Die Verbindungsschnittstelle kann sich vom Fernsehgerät unterscheiden. - oder Computer des Kunden RS-232C-Konfigurationen 3-adrige Konfigurationen (nicht Standard)
  • Seite 36: Kommunikationsparameter

    EINRICHTUNG DER EXTERNEN STEUERUNG Kommunikationsparameter • Baudrate: 9600 bps (UART) • Stopp-Bit: 1 Bit • Datenlänge: 8 Bits • Übertragungscode: ASCII-Code • Parität: Keine • Verwenden Sie ein Überkreuz-Kabel (Reverse- Kabel). Befehlsreferenzliste (Abhängig vom Modell) Daten Daten BEFEHL1 BEFEHL2 BEFEHL1 BEFEHL2 (Hexadezimal) (Hexadezimal) 01.
  • Seite 37 EINRICHTUNG DER EXTERNEN STEUERUNG Übertragungs-/Empfangsprotokoll Übertragung [Command1][Command2][ ][Set ID][ ][Daten][Cr] [Command1] : Erster Befehl zur TV-Steuerung. (j, k, m oder x) [Command2] : Zweiter Befehl zur TV-Steuerung. [Set ID] : Sie können die [Set ID] einstellen, um die gewünschte Monitor-ID im Optionsmenü zu wählen.
  • Seite 38 EINRICHTUNG DER EXTERNEN STEUERUNG * Befehle können je nach Modell und Signal abweichen. 01. Ein/Aus (Command: k a) Ack [d][ ][Set ID][ ][OK/NG][Daten][x] ► Für die Steuerung des *Ein-/Ausschaltens des Geräts * Beim Stummschalten eines Videos wird das Transmission[k][a][ ][Set ID][ ][Daten][Cr] Bildschirmmenü...
  • Seite 39 EINRICHTUNG DER EXTERNEN STEUERUNG Daten Min.: 00 bis Max.: 64 * (Abhängig vom Modell) Ack [i][ ][Set ID][ ][OK/NG][Daten][x] 14. Bässe (Command: k s) 09. Farbton (Command: k j) ► Zur Einstellung der Bässe. ► Zur Einstellung des Farbtons auf dem Bildschirm. Sie können die Bässe auch über das Menü...
  • Seite 40 EINRICHTUNG DER EXTERNEN STEUERUNG Set ID = Alle = 00 5. Frequenz 20 (Dezimal) Daten 00 & 01 = Kanaldaten sind 10 = 00 0a Acknowledgement [v][ ][Set ID][ ][OK/NG][Daten][x] Daten 02 = Analoges Terrestrisches Fernsehen = 00 Ergebnis = ma 00 00 0a 00 * Hängt vom Modell ab und passt sich an, wenn der Ton- Modus ein EQ anpassbarer Wert ist.
  • Seite 41 EINRICHTUNG DER EXTERNEN STEUERUNG - 06: Kabelfernsehen (CADTV) – Verwenden Sie die physische Daten 03 & 04 = Kleinere / Nebenkanalnummer ist 1 = 00 01 Kanalnummer Daten 05 = Digitales Terrestrisches Fernsehen = 02 - 22: Terrestrisches Fernsehen (DTV) – Verwenden Sie nicht die Gesamt = ma 00 00 00 11 00 01 02 physische Kanalnummer - 26: Kabelfernsehen (CADTV) –...
  • Seite 42 EINRICHTUNG DER EXTERNEN STEUERUNG Daten Min. 00 bis Max. 64 3D-Muster-Optionen ([Daten 01]) verfügbar. Ack [g][ ][Set ID][ ][OK/NG][Daten][x] [Daten 00] [Daten 01] [Daten 02] [Daten 03] 24. Eingangsauswahl (Command: x b) (Hauptbildeingang) ► Zur Auswahl der Eingangsquelle für das Hauptbild. Transmission [x][b][ ][Set ID][ ][Daten][Cr] Daten 00: DTV...
  • Seite 43 EINRICHTUNG DER EXTERNEN STEUERUNG Ack [v][ ][Set ID][ ][OK][Daten00][Daten01][x] [v][ ][Set ID][ ][NG][Daten00][x] 27. Auto Configure (Autom. Konfiguration) (Command: j u) (Abhängig vom Modell) ► Zur automatischen Anpassung der Bildposition und zum Minimieren instabiler Bilder. Funktioniert nur im RGB-Modus (PC). Transmission [j][u][ ][Set ID][ ][Daten][Cr] Daten 01: Automatische Konfiguration ausführen Ack [u][ ][Set ID][ ][OK/NG][Daten][x]...
