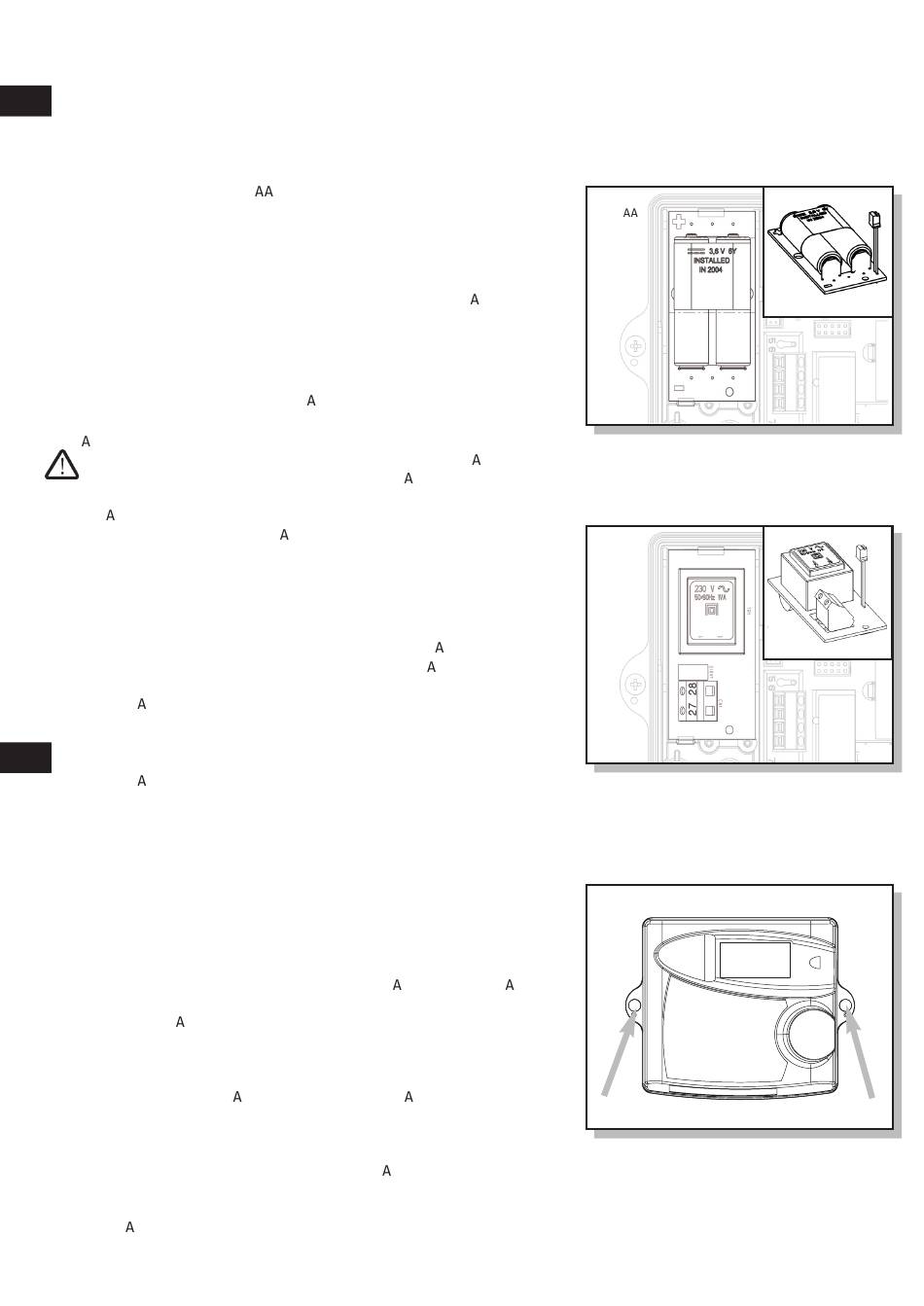

5. Spannungsversorgung des Rechenwerkes
Zwei Möglichkeiten der Spannungsversorgung sind lieferbar, standardmäßig ist eine 6-Jahres-Batterie eingebaut.
5.1 Batterie für 6 Jahre*
Typ 2 x Lithium 3,6 V-
• Nur die Originalbatterie verwenden.
• Niemals nachladen, öffnen, über 100°C erhitzen, offenem
Feuer aussetzen oder in Wasser tauchen.
• Nicht über den Hausmüll entsorgen, sondern nach Ende der
Lebensdauer zur ordnungsgemäßen Entsorgung an die llmess GmbH
zurücksenden.
• Batterie mittels Steckverbinder anschließen.
• Batterie in die dafür vorgesehene Mulde im Rechenwerksgehäuse
einsetzen und einrasten.
* Optional: Batterie für 12 Jahre auf nfrage
CHTUNG: Bei Wechsel von Batterie- auf Netzbetrieb und umgekehrt das
Rechenwerk 5 Minuten ohne Spannungsversorgung belassen. nschließend
die interne Uhr prüfen und ggf. einstellen sowie die ktualisierungszeit der
Temperaturdifferenzerfassung kontrollieren (Displayanzeige 2).
Die ktualisierungszeit beträgt bei Batteriebetrieb 20 Sekunden
(ausgenommen Werksoption „H ") und bei Netzbetrieb 2 Sekunden.
5.2. Netzmodul
• Netzspannung
• Netzfrequenz
• Maximale Leistungsaufnahme
• Kabeltyp
• Kabeldurchmesser
• derquerschnitt
6. Inbetriebnahme
• lle Funktionen überprüfen, insbesondere Plausibilität der
angezeigten Temperaturen und des Volumenstroms.
• Gehäuseoberteil wieder aufsetzen und verschrauben.
• Schrauben mit Benutzerplomben sichern (beiliegende
Kunststoffplomben oder Drahtplomben).
Wärmezähler mit Netzspannungsversorgung müssen entsprechend
den Installationsvorschriften angeschlossen werden. Die Netzspan-
nungsversorgung muss gegen ungewollte Spannungsunterbrechung
gesichert sein. Es müssen Schutzvorrichtungen (Trennschalter) vorgese-
hen werden, um im Falle von elektrischen Problemen das Gerät sicher
von der Netzspannung trennen zu können ( bschaltstrom < 1 ).
Ein Not- us-Schalter sollte:
• in Reichweite montiert werden
• klar als solcher erkennbar sein
• beide Leiter trennen
• eindeutig die Ein/ us-Stellung anzeigen. Die nschlussleitung des Netz-
moduls muss direkt mit dem Unterbrechungsschalter verbunden werden.
• Netzspannung abschalten (Trennschalter)
• Rechenwerksgehäuse öffnen und das Netzteil mittels Stecker an das Rechenwerk anschließen
• Das Netzmodul in die dafür vorgesehene ussparung im Gehäuse einsetzen.
• Die dritte Kabeldurchführung von rechts durchstoßen und das Netzkabel durchziehen.
• Kabelzugentlastung montieren.
• dern an die Klemmen Nr. 27 und 28 anschließen (verpolungssicher, abisolierte Kabelenden von 8 mm)
• Gehäusedeckel schließen und Netzspannung einschalten
aufgelötet auf Steckkarte
230V ±15%
50Hz ± 2%
1 V
2 dern (kein Erdleiter)
4,5mm ... 7,0mm
0,5mm
Lithium
3,6 V-
Netz-
modul
2 ... 2,5mm 2
