Installation
Elektrischer Anschluss der Module II und III für
ungemischte Heizkreise
WARNUNG
Vor allen Arbeiten immer erst die Stromversorgung
unterbrechen.
Szenario 1:
Der Kessel ist mit einem ATAG Heizkreisanschluss ausgestattet.
1) Zugang zum Anschlussklemmenblock für Kessel-Peripheriegeräte:
- Die Verkleidung des Kessels abnehmen.
- Den Regler nach vorn kippen.
2) Zugang zum Anschlussklemmenblock für Modul-Peripheriegeräte:
- Die Verkleidung des Moduls abnehmen.
- Die zwei Schrauben (b) lösen und die Abdeckung des Reglers
abnehmen.
3) Die elektrischen Anschlüsse zwischen der „BUS"-Klemmenleiste
am Kessel (B und T) und eine der zwei „BUS"-Klemmenleisten am
Regelmodul (B und T) ausführen.
Szenario 2:
Der Kessel hat keinen ATAG Heizkreisanschluss.
1) Zugang zum Anschlussklemmenblock für Modul-Peripheriegeräte:
- Die Verkleidung des Moduls abnehmen.
- Die zwei Schrauben (b) lösen und die Abdeckung des Reglers
abnehmen.
2) Den elektrischen Anschluss zwischen der Klemmenleiste „TA"
(Raumthermostat) am Kessel und der Klemmenleiste „AUX1" am
Regelmodul ausführen.
3) Den elektrischen Anschluss zwischen einer der zwei „BUS"-
Klemmenleisten am Regelmodul und der Klemmenleiste „B" und „T"
der Bedieneinheit ausführen.

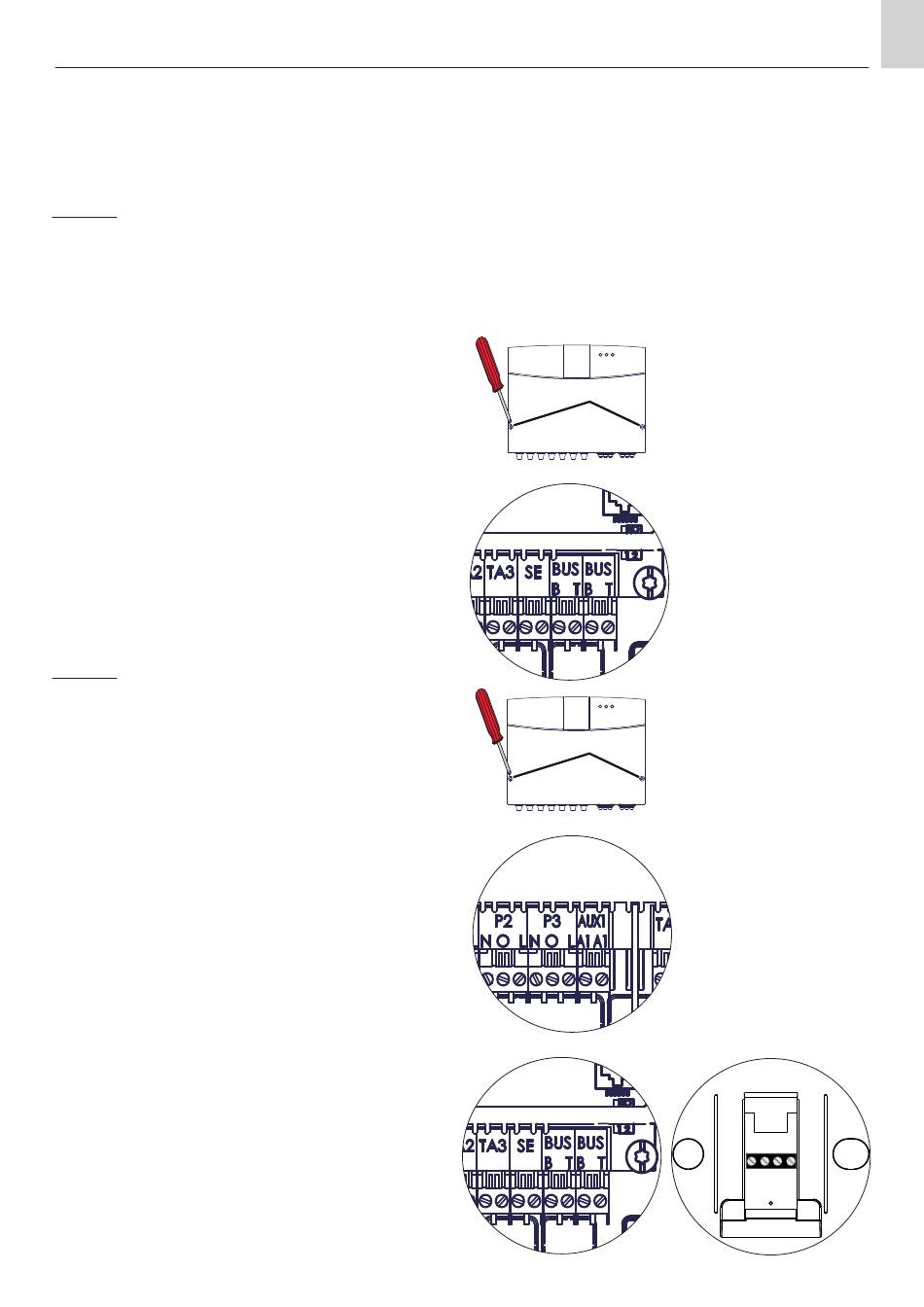

b
Bus-Klemmenleiste des Regelmoduls
b
Klemmenleiste AUX1 des Reglers
Bus-Klemmenleiste des Regelmoduls
DE
Die Klemmenleiste der
Bedieneinheit
BUS
B T
