Choix de l'emplacement d'installation - Appareil intérieur
EVITEZ
• L'exposition directe au soleil.
• La proximité de sources de chaleur qui pourraient affecter
la structure de l'appareil.
• Les zones dans lesquelles il existe une possibilité de
fuites de gaz.
• L'esposition à des vapeurs d'huile (comme dans les
cuisines ou près de machines industrielles), car une
contamination par de l'huile peut entraîner des problèmes
de fonctionnement et déformer les surfaces en plastique
et certaines pièces de l'appareil.
• Les emplacements où une assise manquant de stabilité
pourrait occasionner des vibrations, des bruits et des
fuites d'eau.
• Les emplacements où l'appareil intérieur et la
télécommande peuvent être éclaboussée par de l'eau ou
soumise aux effets de l'humidité.
• De faire des trous où il y a des câbles électriques ou des
conduits.
ACCESSOIRES POUR L'INSTALLATION (NON LIVRES)
Lignes en cuivre recuit et désoxydé pour réfrigération pour le raccordement entre les unités. La ligne doit être isolée en
●
mousse de polyéthylène avec épaisseur min. de 8mm.
MODELE
MONO SPLIT
MULTI SPLIT
MPA9 x 1
Tube en PVC pour sortie du condensat (Ø int.18mm) ayant une longueur suffisante pour diriger les condensats vers une
●
sortie extérieure.
Huile frigorifique pour connexion flares (30 g environ).
●
Câble électrique: Utiliser câbles en cuivre isolé de type, section et longeur indiquées dans le tableau du paragraphe
●
"BRANCHEMENTS ELECTRIQUES DU SYSTEME".

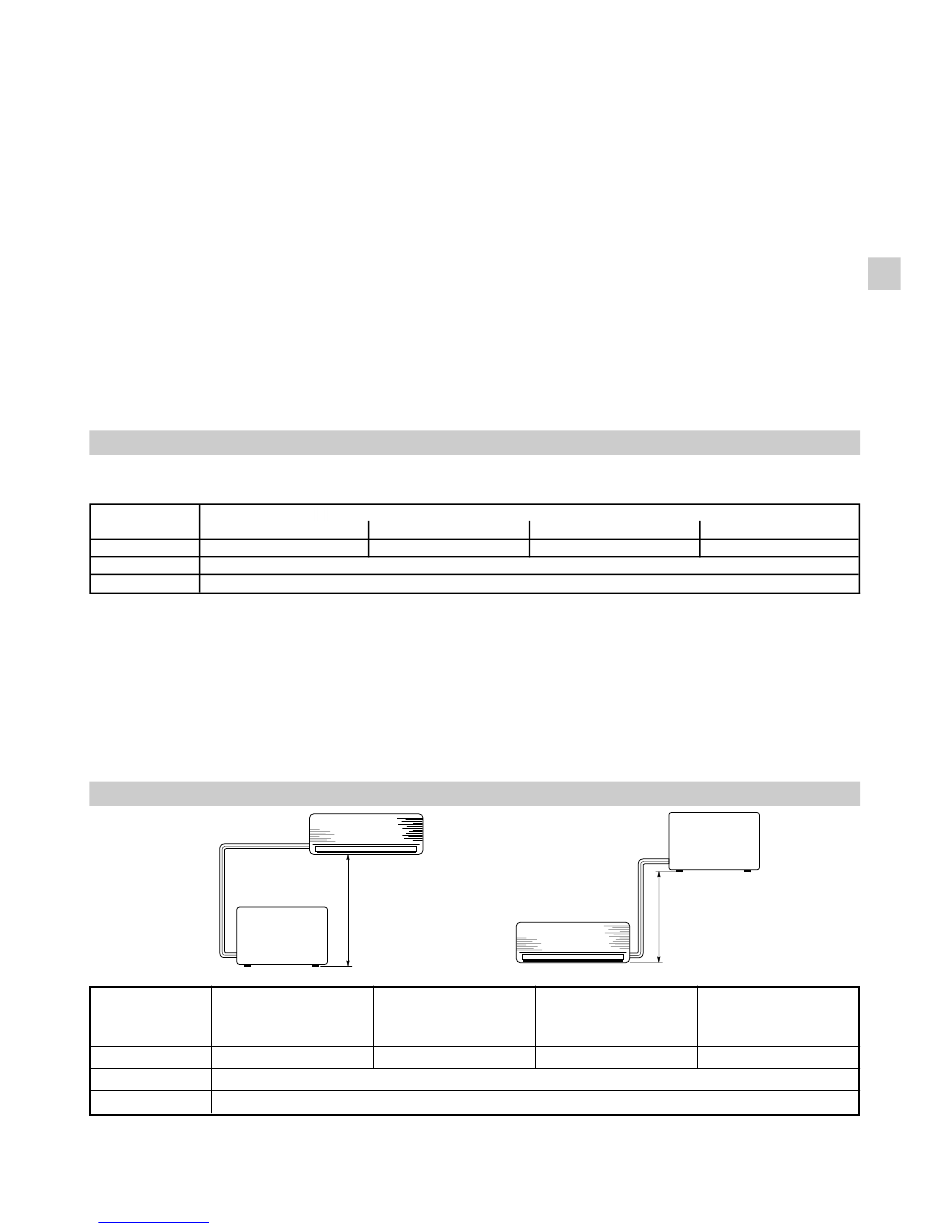

LIMITES LONGUEUR LIGNE DE RACCORDEMENT ET DENIVELLATION
MODELE
MONO SPLIT
MULTI SPLIT
MPA9 x 1
* Pour chaque mètre de tube plus long de la longeur sans addition de refrigerant, ajouter du réfrigérant comme indiqué dans
le tableau. Il n'est pas nécessaire d'ajouter de l'huile au compresseur.
Downloaded from www.Manualslib.com
PETIT TUBE
DIAMETRE EXTERIEUR
6,35 mm
V. NOTICE D'INSTALLATION UNITE EXTERIEURE
V. NOTICE D'INSTALLATION UNITE EXTERIEURE
H
LONGUEUR MAXIMUM LONGUEUR MAXIMUM
SANS ADDITION DE
REFRIGERANT
(m)
7,5
V. NOTICE D'INSTALLATION UNITE EXTERIEURE
V. NOTICE D'INSTALLATION UNITE EXTERIEURE
manuals search engine
RECHERCHEZ
• Un emplacement approprié à partir duquel l'ensemble
de la pièce peut être climatisé de manière uniforme.
• Un emplacement suffisamment solide pour supporter le
poids de l'appareil.
• L'emplacement pour que la distance entre les deux
appareils soit la plus courte possible.
• Un espace suffisant pour permettre aussi bien un bon
fonctionnement qu'une maintenance aisée, ainsi qu'une
circulation d'air libre autour de l'appareil.
Choix de l'emplacement d'installation - Appareil
extérieur
EVITEZ
• Les sources de chaleur, les ventilateurs d'evacuation,
etc.
• La lumière directe du soleil.
• Les endroits mouillés, humides ou de surface irrégulières.
• De faire des trous où il y a des câbles électriques ou des
conduits.
RECHERCHEZ
• Un emplacement aussi frais que possible et bien ventilé.
• Utilisez des boulons ou similaire pour fixer l'appareil, afin
d'en réduire le bruit et les vibrations.
EPAISSEUR MIN. DIAMETRE EXTERIEUR
0,8 mm
DENIVELLATION
ADMISSIBLE
(m)
15
3
GROS TUBE
EPAISSEUR MIN.
9,52 mm 0,8 mm
H
QUANTITE DE
MAXIMUM REFRIGERANT
H ADDITIONNEL
(m) (g / m)*
7
GF
15
(suite page 4)
