erbinden mehrerer Monitore
In Installationen mit mehreren Monitoren können Monitore sowohl mit Kommunikations- als auch mit Videoanschlüssen
verbunden werden. Durch Verkettung der Videoanschlüsse wird eine Videowand erstellt, in der ein Einzelbild über alle Monitore
in Kacheln wiedergegeben werden kann. Wenn mehrere Monitore miteinander zu einer Videowand verbunden werden
sollen, sind Kommunikations- und Videokabelanschlüsse erforderlich, deren Konfiguration sorgfältig durchdacht werden
muss. Informationen zum Herstellen von Kommunikations- und Videoverbindungen finden Sie unter
Seite
27.
Die Monitoreinstellungen zum Konfigurieren einer Videowand befinden sich in den OSD-Einstellungen und den
Webseiteneinstellungen des Monitors unter [MEHRFACHANZEIGE].
•

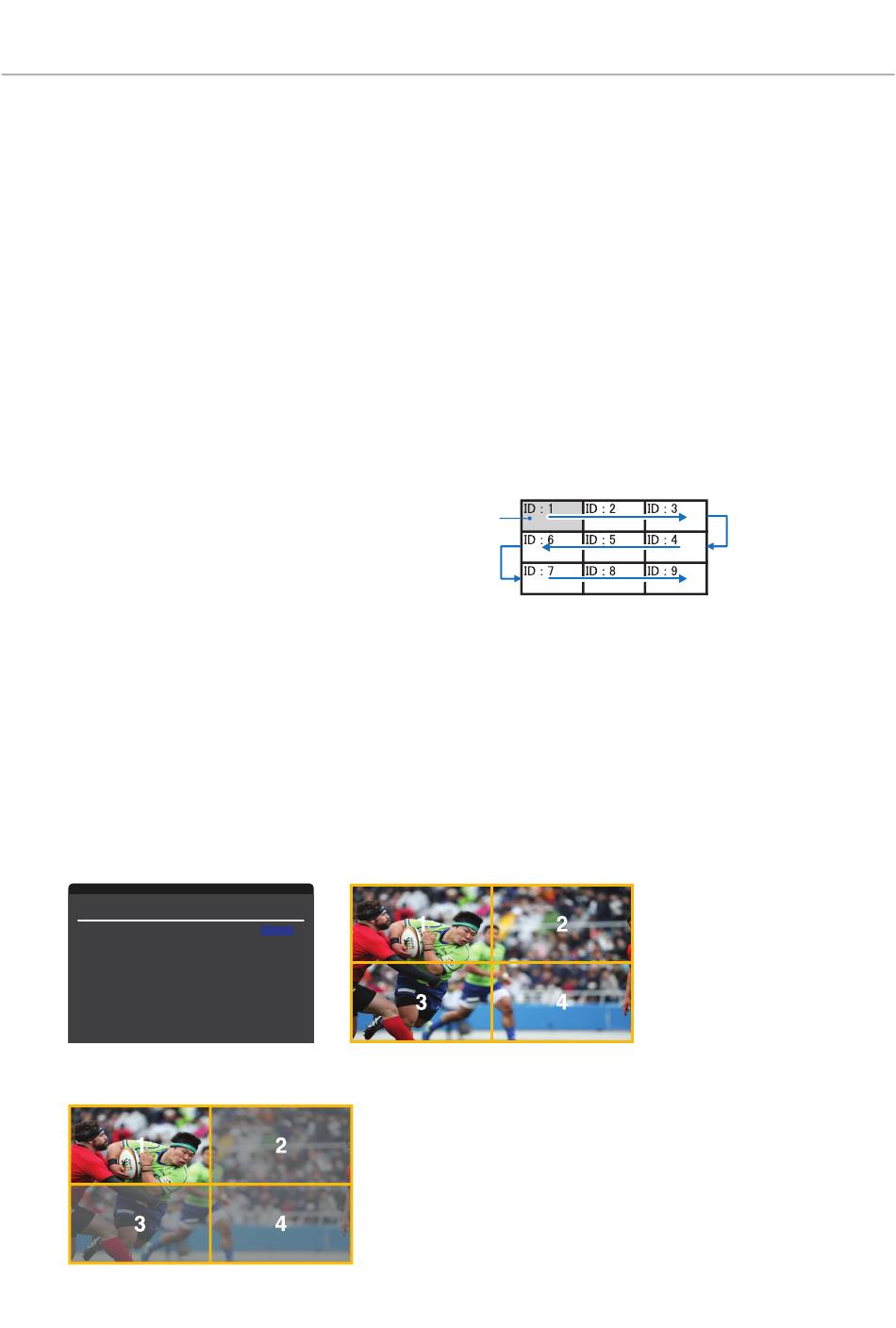

[BILD-ERWEITERT] – [AUTOM. KACHEL MATRIX]: Hiermit werden die Einstellungen für mehrere Monitore automatisch
konfiguriert, wenn Kommunikations- und Videoanschlüsse miteinander verkettet sind. Dabei werden automatisch die
[MONITOR-ID] und die Position der Monitore in der Videowand entsprechend ihrer physischen Verkabelung festgelegt.
Geben Sie die Anzahl der Monitore ein, die horizontal und vertikal auf dem Hauptmonitor angeordnet sind. Die
folgenden Einstellungen werden beim Ausführen der automatischen Konfiguration automatisch festgelegt: OSD-Menü
[H MONITORE], [V MONITORE], [POSITION], [DisplayPort-VERSION], [HDMI-MODUS], [VIDEOAUSGANGSEINSTELL]
und Eingangssignal.
HINWEIST:
• [MONITOR-ID] in [AUTO ID/IP EIN.] wird automatisch ausgeführt.
• Diese Funktion wird beendet, wenn [BEWEGUNG] in [BILDSCHIRMSCHONER] aktiviert wird.
• Wenn der Eingang ein DisplayPort-Signal mit 4K (60 Hz) und 10 Bit ist, ist diese Funktion deaktiviert.
Beispiel für Installation über LAN:
•
[BILD-ERWEITERT] – [TILE MATRIX]: Ein Bild kann erweitert und mit einem Verteilungsverstärker über bis zu 100
Bildschirme hinweg angezeigt werden. Geben Sie manuell die Anzahl der horizontal und vertikal angeordneten Monitore in
der Videowand sowie die Position des Monitors in der Wand ein, und aktivieren oder deaktivieren Sie TILE COMP. Weitere
Informationen zum Anzeigen von HDCP-Inhalten in einer Tile Matrix finden Sie unter
•
[TILE COMP]: Skaliert das Bild, um die Breite der Frontblende des Monitors zu kompensieren und ein nahtloses Bild zu
erstellen.
•
[FLIESENRASTER]: Wählen Sie ein Teil eines Bilds aus, das als Vollbild angezeigt werden soll.
Beispiel für FLIESENRASTER 1 x 2 (Hochformat)
Für den Monitor oben:
1. Legen Sie H MONITORE [2] und V MONITORE [2] fest.
Das Bild wird durch 4 geteilt, anschließend wird eine Nummer von 1 bis 4 zugewiesen.
TILE MATRIX
TILE MATRIX
H MONITORS
V MONITORS
POSITION
TILE COMP
H SIZE
V SIZE
H ADJUSTMENT
V ADJUSTMENT
TILE CUT
H ADJUSTMENT
V ADJUSTMENT
Select
2. Wählen Sie unter [POSITION] den Eintrag 1 bis 4 aus.
Change
BeispielT: 1 wird ausgewählt
H MONITORE
V MONITORE
OSD
ON /
OFF
2
2
1
ON /
OFF
0
0
0
0
ON /
OFF
0
0
Return
Close
Hauptmonitor
3
3
Bildschirm
Deutsch-54
„Anschlussübersicht" auf
„Video Out-Anschluss" auf Seite
57.
