Inhaltszusammenfassung für NEC MultiSync P435

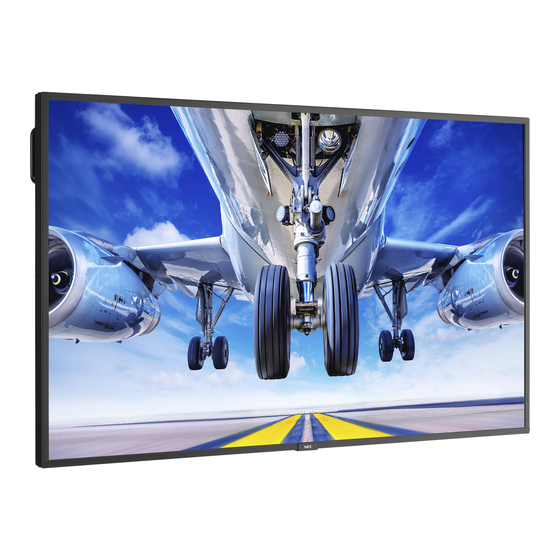

- Seite 1 Bedienungsanleitung Großformatbildschirm MultiSync P435 MultiSync P495 MultiSync P555 MultiSync MA431 MultiSync MA491 MultiSync MA551 MODELL: P435, P495, P555, MA431, MA491, MA551 Die Modellbezeichnung befindet sich auf dem Schild auf der Monitorrückseite.
-
Seite 2: Inhaltsverzeichnis
Inhalt Wichtige Informationen ..........2 Einsatzempfehlungen ..........8 Einsatzempfehlungen und Wartung ......8 Wartung ..............8 Merkmale und Funktionen Installation Kapitel 1 Übersicht über die Einrichtung ......... 11 Belüftungsanforderungen ......... 18 Montage (für Kunden) ..........14 Anbringung an der Decke ......... 18 Montage (für qualifizierte Servicekräfte).... - Seite 3 Erweiterte Bedienung Kapitel 5 Erstellen eines Energiezeitplans ......41 Verwenden anderer Bildmodi ........48 Erweiterte Farbeinstellung ........42 Konfigurieren der Sicherheit und Sperren der Monitorbedienelemente ......49 Verwenden der SpectraView Engine ......42 Kennwortsicherheit ........... 49 Verwenden der Einzelkalibrierung ......45 Sperren der Tasten ...........
- Seite 4 EINGABE ..............86 STECKPLATZ ............97 BILD ................89 NETZWERK ............. 99 AUDIO ..............95 SCHUTZ ..............100 ZEITPLAN ..............96 SYSTEM ..............102 Informationen des Herstellers zu Recycling und Anhang D Energieverbrauch Entsorgung alter NEC-Geräte ........ 107 Energiesparmodus ..........107...
-
Seite 5: Fcc-Hinweis
WARNUNGT: Gemäß der Federal Communications Commission sind keinerlei Modifikationen oder Veränderungen an dem Gerät MIT AUSNAHME der von NEC Display Solutions of America, Inc. freigegebenen und im vorliegenden Handbuch erläuterten zulässig. Eine Nichtbeachtung dieser behördlichen Vorschrift könnte dazu führen, dass Ihre Betriebserlaubnis dieses Geräts erlischt. -
Seite 6: Wichtige Informationen
Wichtige Informationen Sicherheitsvorkehrungen und Pflege BEACHTEN SIE ZUR ERZIELUNG OPTIMALER LEISTUNG DIE FOLGENDEN HINWEISE ZUM EINRICHTEN UND VERWENDEN DES LCD-FARBMONITORS: Informationen zu den Symbolen In diesem Handbuch werden verschiedene Symbole verwendet, um Sie bei der sicheren und ordnungsgemäßen Nutzung des Produkts zu unterstützen und Verletzungen bei Ihnen und anderen Personen sowie Sachschäden zu vermeiden. - Seite 7 Verwenden Sie das mit diesem Produkt gelieferte Netzkabel gemäß der Tabelle der Netzkabel. Setzen Sie sich mit NEC in Verbindung, wenn das Produkt ohne Netzkabel geliefert wurde. In allen anderen Fällen ist das Netzkabel zu verwenden, dessen Stecker der am Aufstellort des Produkts vorhandenen Steckdose entspricht.
- Seite 8 WARNUNG Verhindern Sie das Umkippen und Herunterfallen bei Erdbeben und anderen Erschütterungen. Um Verletzungen und Schäden am Produkt durch Umkippen aufgrund von Erdbeben oder anderen Erschütterungen zu vermeiden, stellen Sie sicher, dass das Produkt an einem sicheren Standort aufgestellt wird, und treffen Sie die erforderlichen Maßnahmen, um ein Herunterfallen des Produkts zu vermeiden.
- Seite 9 WARNUNG Stellen Sie dieses Produkt nicht auf geneigte oder instabile Wagen, Ständer oder Tische. Dies könnte zum Herunterfallen oder Umkippen und dabei zu Verletzungen führen. Führen Sie keinesfalls Gegenstände in die Gehäuseschlitze ein. Dies kann zu Stromschlägen, Feuer oder Produktausfällen führen. Halten Sie Gegenstände fern von Kindern und Babys. Lassen Sie keine Flüssigkeiten in das Gehäuse gelangen, und stellen Sie das Produkt in trockenen Räumen auf.
- Seite 10 VORSICHT Umgang mit dem Netzkabel. Behandeln Sie das Netzkabel mit Vorsicht. Eine Beschädigung des Kabels kann zu Feuer oder Stromschlägen führen. • Achten Sie beim Anschließen des Netzkabels an die Netzeingangsbuchse des Produkts darauf, dass der Stecker vollständig eingeführt ist und sicher sitzt. •...
- Seite 11 Anschluss an einen Fernseher* • Das Kabelverteilersystem muss insbesondere gemäß dem Abschnitt 820.93, „Grounding of Outer Conductive Shield of a Coaxial Cable“ (Erdung der Außenabschirmung bei Koaxialkabeln), der NEC-Vorschriften (National Electrical Code, ANSI/ NFPA 70) geerdet sein. • Die Abschirmung des Koaxialkabels muss mit der Erdung des Gebäudes verbunden werden.
-
Seite 12: Wartung
Einsatzempfehlungen und Wartung Einsatzempfehlungen Ergonomie Wir empfehlen folgendes Vorgehen, um eine ergonomisch optimale Arbeitsumgebung einzurichten: • Die optimale Leistung des Monitors wird erst nach ca. 20 Minuten Aufwärmzeit erzielt. Vermeiden Sie die längerfristige Wiedergabe gleichbleibender Muster auf dem Bildschirm, um Bildschatten zu vermeiden. •... -
Seite 13: Merkmale Und Funktionen
• Einfach und bequem – Ressourcenmanagement/Betriebsstatus-Management/Steuerung aus der Ferne Die Kompatibilität mit NaViSet Administrator 2 ermöglicht den Netzwerkbetrieb mehrerer NEC-Monitore und -Projektoren sowie die netzwerkbasierte Anlagenverwaltung. – Einfache Tile Matrix-Funktion HDMI- und DisplayPort-Videosignale können einfach über mehrere Monitore hinweg angezeigt werden. -
Seite 14: Installation
Installation Kapitel 1 Inhalt dieses Kapitels: > „Übersicht über die Einrichtung“ auf Seite 11 > „Montage (für Kunden)“ auf Seite 14 > „Montage (für qualifizierte Servicekräfte)“ auf Seite 15 > „Anbringung des Montagezubehörs“ auf Seite 18 HINWEIST: Den Kartoninhalt entnehmen Sie bitte der ausgedruckten Auflistung des Verpackungsinhalts, die der Verpackung beiliegt. Die Produktgarantie deckt durch unsachgemäße Installation entstandene Schäden nicht ab. -
Seite 15: Übersicht Über Die Einrichtung
So vermeiden Sie Kratzer auf dem LCD-Panel. 2. Legen Sie die Batterien in die Fernbedienung ein. Die Fernbedienung benötigt zwei 1,5-V-Micro-Batterien (AAA). So legen Sie Batterien ein bzw. tauschen diese aus: Im Hinblick auf die Batterien empfiehlt NEC Folgendes: ORSICHTT: Weitere Informationen finden Sie unter „VORSICHT 8“. -
Seite 16: Informationen Zu Kabeln
4. Schließen Sie das mitgelieferte Netzkabel an. WARNUNGT: Beachten Sie zur Auswahl des richtigen Netzkabels den Abschnitt „Wichtige Informationen“ in dieser Bedienungsanleitung. ORSICHTT: Weitere Informationen finden Sie unter „VORSICHT 1“. HINWEIST: • Der Monitor sollte in der Nähe einer leicht zugänglichen Steckdose aufgestellt werden. •... -
Seite 17: Empfohlene Einstellungen
10. Empfohlene Einstellungen Die Hintergrundbeleuchtung in diesem Monitor hat eine begrenzte Lebensdauer. Ihre Helligkeit nimmt bei zunehmender Nutzung ab. Außerdem kann ein so genannter Bildschatten auftreten, wenn ein einzelnes Standbild über einen längeren Zeitraum angezeigt wird. Ein Bildschatten ist ein Phänomen, bei dem das Bild auf einem LCD-Monitor sichtbar bleibt, nachdem das Gerät ausgeschaltet wurde. -
Seite 18: Montage (Für Kunden)
Montage (für Kunden) WARNUNGT: Weitere Informationen finden Sie unter „WARNUNG 7“. Bitte wenden Sie sich an Ihren Händler, der Ihnen möglicherweise qualifizierte Techniker empfehlen kann. Der Kunde trägt die Verantwortung für die Anbringung an einer Wand oder einer Decke sowie für die Beauftragung eines qualifizierten Technikers. Wartung •... -
Seite 19: Montage (Für Qualifizierte Servicekräfte)
„Wichtige Informationen“. Bei der Anbringung an einer Wand oder Decke ist Folgendes zu beachten: • Wenn Sie Montagezubehör verwenden, das nicht von NEC geprüft ist, muss es der VESA-kompatiblen Montagemethode (FDMIv1) entsprechen. Spalt • NEC empfiehlt Montageadapter, die der Norm UL1678 für Nordamerika entsprechen. -
Seite 20: Befestigen Eines Sicherungsseils
Befestigen eines Sicherungsseils WARNUNGT: Weitere Informationen finden Sie unter „WARNUNG 9“. ORSICHTT: Weitere Informationen finden Sie unter „VORSICHT 7“. HINWEIST: Üben Sie beim Aufstellen keinen Druck auf die LCD-Bildschirmoberfläche aus. Der Monitor darf an keiner Stelle gedrückt oder geschoben werden. Lehnen Sie sich nicht auf den Monitor. Dies kann zu Verformungen oder Beschädigungen des Monitors führen. -
Seite 21: Ausrichtung
Ausrichtung • Wenn Sie den Monitor im Hochformat verwenden, ist er (von vorn gesehen) gegen den Uhrzeigersinn zu drehen, sodass die rechte Seite zur oberen Seite wird und sich die linke Seite am unteren Rand befindet. • Wird er in der falschen Ausrichtung installiert, kann sich Wärme im Gerät stauen. Dies kann die Lebensdauer des Geräts beeinträchtigen. -
Seite 22: Belüftungsanforderungen
Monitor ist. So vermeiden Sie Kratzer auf dem LCD-Panel. Stellen Sie sicher, dass sich nichts auf dem Tisch befindet, was den Monitor beschädigen kann. Wenn Sie Montagezubehör verwenden, das nicht NEC-konform und -geprüft ist, muss es dem VESA-Standard Flat Display Mounting Interface (FDMI) entsprechen. -
Seite 23: Anbringen Und Entfernen Des Optionalen Standfußes
Anbringen und Entfernen des optionalen Standfußes WARNUNGT: Weitere Informationen finden Sie unter „WARNUNG 8“. ORSICHTT: Weitere Informationen finden Sie unter „VORSICHT 5“. Folgen Sie den zusammen mit dem Standfuß oder der Halterung gelieferten Installationsanweisungen. Verwenden Sie ausschließlich die vom Hersteller empfohlenen Vorrichtungen. HINWEIST: •... -
Seite 24: Kapitel 2 Die Teile Und Ihre Funktionen
Die Teile und ihre Funktionen Kapitel 2 Inhalt dieses Kapitels: > „Bedienfeld“ auf Seite 21 > „Anschlüsse“ auf Seite 22 > „Fernbedienung“ auf Seite 24 Deutsch-20... -
Seite 25: Bedienfeld
Bedienfeld Monitor im Querformat Links Rechts Monitor im Hochformat Links Rechts Taste ⏻ (Netztaste) Taste INPUT Schaltet den Monitor ein bzw. in den Standby-Modus. INPUT: Durchläuft die verfügbaren Eingabequellen, wenn Siehe Seite das OSD-Menü geschlossen ist. [DisplayPort1], [DisplayPort2], [HDMI1], [HDMI2], Taste MENU/EXIT [OPTION]* , [COMPUTE MODULE]*... -
Seite 26: Anschlüsse
Anschlüsse HDMI EXTERNAL SPEAKER USB-A SERVICE LAN 1 LAN 2 DisplayPort DisplayPort DisplayPort HDMI IN 1 AUDIO OUT USB-B REMOTE IN 1 IN 2 (ARC) HDMI IN 2 HDMI OUT Wechselstromeingang (AC IN) HDMI IN 1/2 (HDMI1 (ARC)/HDMI2) Hier wird das mitgelieferte Netzkabel angeschlossen. Eingang für HDMI-Signale. - Seite 27 Griff Schlitz für Diebstahlsicherung Dieser Schlitz ist für eine Diebstahlsicherung vorgesehen, die kompatibel mit Drahtseilen und anderer Ausrüstung von Kensington ist. HINWEIST: Informationen zu den Produkten finden Sie auf der Kensington-Website. Schild & Steckplatz für Raspberry Pi-Rechnermodul Steckplatz für den Einbau einer Schnittstellenplatine für das Raspberry Pi-Rechnermodul und eines Raspberry Pi- Rechnermoduls.
-
Seite 28: Fernbedienung
Fernbedienung Taste ENT Dient zum Auswählen. Zur Verwendung mit einer Zusatzplatine. Die Funktion hängt davon ab, welche Zusatzplatine im Monitor installiert ist. Einige Tasten werden für CEC (Consumer Electronics Control) verwendet. Taste DISPLAY Blendet das Informations-OSD ein bzw. aus. Siehe Seite Entsperrt die Tasten der Fernbedienung, wenn diese in [SPERR EINSTELLUNGEN] im Menü... - Seite 29 Taste MUTE Taste ACTIE PICTURE Schaltet die Audio- und Videoausgabe des Monitors stumm. Wählt im aktivierten Mehrfachbildmodus das aktive Bild aus. Drücken Sie die Taste erneut, um die Stummschaltung Siehe Seite der Audio- und Videoausgabe des Monitors aufzuheben. Einzelheiten finden Sie unter „STUMMEINSTELLUNG“...
-
Seite 30: Kapitel 3 Anschließen Von Geräten
Anschließen von Geräten Kapitel 3 Inhalt dieses Kapitels: > „Anschlussübersicht“ auf Seite 27 > „Herstellen einer Verbindung mit einem Computer“ auf Seite 28 > „Herstellen einer Verbindung mit einem Mediengerät mit HDMI“ auf Seite 28 > „HDMI-CEC-Befehl“ auf Seite 30 >... -
Seite 31: Anschlussübersicht
Anschlussübersicht Gepunktete Linien = anderes Signal USB-Geräte wie USB- Durchgezogene Linien = Videosignal Kamera, USB- Computer Speichergerät Gestrichelte Linien = Audiosignal (RS-232C) oder USB- Farbsensor* EXTERNAL SPEAKER SERVICE LAN 1 LAN 2 HDMI IN 1 AUDIO OUT DisplayPort DisplayPort DisplayPort USB-B REMOTE IN 1... -
Seite 32: Herstellen Einer Verbindung Mit Einem Computer
Herstellen einer erbindung mit einem Computer Herstellen einer erbindung mit einem Computer über HDMI • Bitte verwenden Sie ein HDMI-Kabel mit dem HDMI-Logo. • Nach dem Einschalten des Monitors kann es einen Moment dauern, bis das Signal erscheint. • Bei einigen Grafikkarten oder -treibern wird das Bild möglicherweise nicht richtig angezeigt. •... -
Seite 33: Anschluss An Ein Audiogerät Mit Arc-Funktion
Anschluss an ein Audiogerät mit ARC-Funktion Wenn Sie ein Audiogerät mit ARC-Funktion über das beigelegte HDMI-Kabel mit ARC-Unterstützung an den Anschluss HDMI1 (ARC) anschließen, wird der Ton des Monitors über das Audiogerät ausgegeben. • Der über HDMI1 (ARC) ausgegebene Ton kann nicht über das OSD-Menü gesteuert werden. •... -
Seite 34: Hdmi-Cec-Befehl
HDMI-CEC-Befehl Schließen Sie ein HDMI-CEC-kompatibles Gerät an den HDMI-Anschluss an. HDMI-CEC- OSD-Menü Erklärung Einstellung Befehlsbezeichnung CEC (Consumer One Touch Play (One- Wird ein HDMI-CEC-kompatibles Gerät Electronics Control) Touch-Wiedergabe) eingeschaltet, wird der über ein HDMI-Kabel mit dem Gerät verbundene Monitor ebenfalls INPUT-ADVANCED: INPUT SIGNAL SETTINGS automatisch eingeschaltet. -
Seite 35: Interne Videoquellen
HINWEIST: • Die optionale Schnittstellenplatine für das Raspberry Pi-Rechnermodul DS1-IF20CE sowie das Raspberry Pi-Rechnermodul sind separat erhältlich. Weitere Informationen erhalten Sie bei einem autorisierten NEC- Händler. Der Einbau muss von einem qualifizierten Techniker durchgeführt werden. Versuchen Sie nicht, die Schnittstellenplatine für das Rechnermodul und das Raspberry Pi-Rechnermodul selbst einzubauen. -
Seite 36: Grundlegende Bedienung
Grundlegende Bedienung Kapitel 4 Inhalt dieses Kapitels: > „Stromversorgung EIN und AUS“ auf Seite 33 > „Reichweite der Fernbedienung“ auf Seite 34 > „Verwendung der Energiesparfunktionen“ auf Seite 34 > „Anzeigen des Informations OSD“ auf Seite 35 > „Wechseln zwischen den Bildmodi“ auf Seite 35 >... -
Seite 37: Stromversorgung Ein Und Aus
Stromversorgung EIN und AUS Drücken Sie die Taste ⏻ am Bedienfeld oder die Taste POWER ON an der Fernbedienung, um den Monitor einzuschalten. Die Betriebs-LED des Monitors zeigt den aktuellen Status des Monitors an. Informationen zur Betriebsanzeige finden Sie in der folgenden Tabelle. -
Seite 38: Reichweite Der Fernbedienung
Reichweite der Fernbedienung Richten Sie die Vorderseite der Fernbedienung bei der Tastenbenutzung auf den Fernbedienungssensor des Monitors. Sie können die Fernbedienung bis zu etwa 7 m Entfernung vom Fernbedienungssensor entfernt einsetzen. Bis zu einer Entfernung von 3,5 m kann die Fernbedienung in einem horizontalen bzw. -
Seite 39: Anzeigen Des Informations Osd
Anzeigen des Informations OSD Das Informations OSD bietet Informationen zur Eingangsquelle, Bildgröße, IP-Adresse, Monitor-ID usw. Drücken Sie die Taste DISPLAY auf der Fernbedienung, um das Informations OSD aufzurufen. Eingangsname MONITOR ID:1 HDMI1 IP ADDRESS: 192.168.0.10 3840 x 2160@60Hz Informationen zur Auflösung HDR-Informationen Kommunikationsinfo* * Wird angezeigt, wenn [KOMMUNIKATIONSINFO.] auf [EIN]... -
Seite 40: Festlegen Des Seitenverhältnisses
Festlegen des Seitenverhältnisses Drücken Sie die Taste ASPECT auf der Fernbedienung, um durch die verfügbaren Optionen für das aktuelle Eingangssignal zu blättern. Für DisplayPort1, DisplayPort2, OPTION (DisplayPort)* ➙ ➙ ➙ • [VOLLBILD] [1:1] [ZOOM] [NORMAL] Für HDMI1, HDMI2, OPTION (TMDS)* , COMPUTE MODULE* ➙... -
Seite 41: Verwenden Von Punkt-Zoom
erwenden von Punkt-Zoom Die Funktion PUNKT ZOOM erhöht die Bildgröße und streckt das Bild gleichzeitig horizontal und vertikal. Das Bild kann bis auf das 10-fache vergrößert werden. 1. Drücken Sie die Taste SET/POINT ZOOM auf der Fernbedienung. Ein Lupensymbol wird auf dem Bildschirm angezeigt. 2. -
Seite 42: Osd-Steuerungen (On-Screen-Display)
OSD-Steuerungen (On-Screen-Display) HINWEIST: Je nach Modell oder optionalem Zubehör sind einige Funktionen möglicherweise nicht verfügbar. Eingangsquelle Hauptmenüsymbole PICTURE: Hauptmenüeintrag PICTURE MODE NATIVE BACKLIGHT RETAIL VIDEO BLACK LEVEL CONFERENCING Einstellungen GAMMA HIGHBRIGHT COLOR TRANSPORTATION Untermenü CONTRAST CUSTOM BACKLIGHT DIMMING SPECTRAVIEW ENGINE ADVANCED Select Goto Adjustment... - Seite 43 Im Folgenden finden Sie eine kurze Zusammenfassung, welche Steuerungen sich in unter den einzelnen Menüoptionen befinden. Eine Tabelle mit allen Optionen finden Sie unter „Liste der OSD-Steuerelemente“ auf Seite EINGABET: Wählen Sie Einstellungen für die Eingangssignalquelle aus. BILDT: Wählen Sie einen der Standardbildmodi aus, passen Sie die Farbeinstellungen manuell an, passen Sie das Seitenverhältnis an, und passen Sie andere Einstellungen in Bezug auf das Bild an.
-
Seite 44: Erweiterte Bedienung
Erweiterte Bedienung Kapitel 5 Inhalt dieses Kapitels: > „Erstellen eines Energiezeitplans“ auf Seite 41 > „Erweiterte Farbeinstellung“ auf Seite 42 > „Verwenden anderer Bildmodi“ auf Seite 48 > „Konfigurieren der Sicherheit und Sperren der Monitorbedienelemente“ auf Seite 49 Deutsch-40... -
Seite 45: Erstellen Eines Energiezeitplans
Erstellen eines Energiezeitplans Mithilfe der Zeitplan-Funktion kann der Bildschirm so konfiguriert werden, dass er zu verschiedenen Zeiten automatisch eingeschaltet wird und in den Standby-Modus wechselt. So programmieren Sie den ZeitplanT: 1. Öffnen Sie das Menü [ZEITPLAN]. Markieren Sie mit den Tasten and auf der Fernbedienung die SCHEDULE: Option [ZEITPLAN-EINSTELLUNGEN]. -
Seite 46: Erweiterte Farbeinstellung
Erweiterte Farbeinstellung Die SpectraView Engine (SVE) ist ein individuelles Modul für die Farbverarbeitung, das in den Monitor integriert ist. Es kombiniert die individuelle Charakterisierung und Kalibrierung des Monitors während der Produktion mit der Temperatur- und Zeitüberwachung und bietet einen unvergleichlichen Grad an Farbsteuerung, Genauigkeit und Stabilität. Es ist eine anpassbare Korrektur für die Gleichmäßigkeit der Farben verfügbar;... - Seite 47 5. Wählen Sie für [VOREINST] eine der Voreinstellungsoptionen aus. Wählen Sie den Eintrag unter [VOREINST] aus, der sich am besten für den angezeigten Inhalt oder die Anwendung eignet. Jeder [BILDMODUS] enthält die Einstellungen [LUMINANZ], [SCHWARZ] (Schwarzwert), [GAMMA], [WEISS (K)] (Farbtemperatur), [WEISS (x, y)] (Weißpunkt – CIE x, y), [RED] (Rot, primär – CIE x, y), [GREEN] (Grün, primär – CIE x, y) und [BLUE] (Blau, primär –...
- Seite 48 DICOM GSDF (Grayscale Standard Display Function) wird in der Regel für die medizinische Bildgebung verwendet. Programmable: Mit Hilfe einer optionalen NEC-Software kann eine programmierbare Gammakurve geladen werden. Custom: INDIV.: Der Gammawert kann im Bereich von 0,5 bis 4,0 in Schritten von 0,1 ausgewählt werden.
-
Seite 49: Verwenden Der Einzelkalibrierung
• Die ursprünglichen werksseitigen Messwerte können jederzeit wiederhergestellt werden. • Um diese Funktion mit dem Farbsensor NEC MDSVSENSOR 3 verwenden zu können, ist der Zugang zum USB-Serviceanschluss (2 A) jedes Monitors erforderlich. Sorgen Sie bei der Installation der Monitore für ausreichenden Zugang. -
Seite 50: So Öffnen Sie Das Fenster Einzelkalibrierung Mit Der Fernbedienungt
Farbsensor erfasst wurden. Diese Messwerte werden zur Referenz für alle Farbeinstellungen im Monitor. Wenn ein Farbsensor NEC MDSVSENSOR 3 am USB-Serviceanschluss (2 A) des Monitors angeschlossen ist, erfasst der Monitor Messwerte, und der Monitor wird automatisch kalibriert. Platzieren Sie den Farbsensor in der Mitte des Bildschirms, und befolgen Sie die Anweisungen in den angezeigten Meldungen. -
Seite 51: Weißkopie
Weißkopie Mit dieser Funktion können in einer Installation mit mehreren Monitoren die Luminanz und der Weißpunkt von einem anderen Monitor „kopiert“ werden. Bei diesem Vorgang wird die Farbe eines Monitors gemessen, und die gemessenen Werte werden in dem angepassten Monitor eingestellt. Dies empfiehlt sich, wenn ein Farbabgleich eines Monitors mit den benachbarten Monitoren ausgeführt werden soll, ohne alle Monitore neu zu kalibrieren. -
Seite 52: Verwenden Anderer Bildmodi
erwenden anderer Bildmodi Wenn die SpectraView Engine im OSD-Menü ausgeschaltet ist, stehen verschiedene Bildmodi zur Verfügung. Diese Bildmodi wurden bereits mit den Einstellungen wie in der untenstehenden Tabelle „Bildmodus-Typen“ beschrieben konfiguriert. So wechseln Sie die BildmodiT: Drücken Sie die Taste PICTURE MODE auf der Fernbedienung, um die Modi zu durchlaufen, oder wählen Sie den Modus im OSD-Menü... -
Seite 53: Konfigurieren Der Sicherheit Und Sperren Der Monitorbedienelemente
Konfigurieren der Sicherheit und Sperren der Monitorbedienelemente Im Normalbetrieb kann der Monitor von jeder Person über die Fernbedienung oder das Monitorbedienfeld gesteuert werden. Sie können das Verwenden und Ändern von Monitoreinstellungen durch Unbefugte verhindern, indem Sie die Sicherheitsoptionen und Sperreinstellungen aktivieren. In diesem Abschnitt werden die folgenden Sicherheits- und Sperrfunktionen behandelt: •... -
Seite 54: Festlegen Eines Kennworts Für Den Monitor
Festlegen eines Kennworts für den Monitor Dieser Schritt ist nur erforderlich, wenn Sie das Kennwort ändern möchten. PROTECT: PASSWORD: POWER SAVE SETTINGS THERMAL MANAGEMENT o o o o SECURE MODE: SCREEN SAVER START-UP LOCK POWER ON DELAY CONTROL LOCK SECURITY SETTINGS LOCK SETTINGS CHANGE PASSWORD ALERT MAIL... -
Seite 55: Sperren Der Tasten
Sperren der Tasten Die Sperreinstellungen verhindern, dass der Monitor auf Betätigung der Tasten auf der IR-Fernbedienung oder dem Monitorbedienfeld reagiert. Wenn Sie die Tasten sperren, können einige Tasten so konfiguriert werden, dass sie entsperrt bleiben, damit Benutzer die Einstellungen anpassen können. Zum Sperren und Entsperren der Tasten muss kein Kennwort eingegeben werden. -
Seite 56: Sperren Der Tasten Des Bedienfelds
Sperren der Tasten des Bedienfelds Durch die Option [SCHLÜSSEL] in [SPERR EINSTELLUNGEN] wird verhindert, dass der Monitor über die Tasten am Bedienfeld gesteuert werden kann. Durch Aktivieren der Option [SCHLÜSSEL] werden nicht die Tasten der Fernbedienung gesperrt. PROTECT: POWER SAVE SETTINGS SELECT THERMAL MANAGEMENT MODE... -
Seite 57: Kapitel 6 Installation Mit Mehreren Bildschirmen
Installation mit mehreren Kapitel 6 Bildschirmen Inhalt dieses Kapitels: > „Verbinden mehrerer Monitore“ auf Seite 54 > „Video Out-Anschluss“ auf Seite 57 > „Festlegen der Fernbedienungs-ID-Funktion“ auf Seite 58 Deutsch-53... -
Seite 58: Verbinden Mehrerer Monitore
erbinden mehrerer Monitore In Installationen mit mehreren Monitoren können Monitore sowohl mit Kommunikations- als auch mit Videoanschlüssen verbunden werden. Durch Verkettung der Videoanschlüsse wird eine Videowand erstellt, in der ein Einzelbild über alle Monitore in Kacheln wiedergegeben werden kann. Wenn mehrere Monitore miteinander zu einer Videowand verbunden werden sollen, sind Kommunikations- und Videokabelanschlüsse erforderlich, deren Konfiguration sorgfältig durchdacht werden muss. - Seite 59 3. Mit [H EINSTELLUNG] und [V EINSTELLUNG] in [FLIESENRASTER] können Sie das ausgewählte Quadrat genau an die gewünschte Anzeigeposition verschieben. 4. Wählen Sie unter [TILE MATRIX] die Option [EIN] aus. Für den Monitor unten: Wiederholen Sie dieselben Schritte. BeispielT: unter [POSITION] wird 3 ausgewählt Nach der individuellen Einstellung wird das 1x2-Bild (Hochformat) dargestellt (siehe unten).
- Seite 60 • Video-Verkettung. Wir empfehlen dringend, für alle verketteten Monitore dasselbe Monitormodell zu verwenden. Die POSITION der MONITORE unterscheidet sich von der ID. Siehe Abbildung 1. ID:1 ID:2 ID:3 ID:6 ID:5 ID:4 H MONITORE: 3 V MONITORE: 3 POSITION: 4, 5, 6 ID:7 ID:8 ID:9...
-
Seite 61: Video Out-Anschluss
ideo Out-Anschluss DisplayPort1 DisplayPort2 HDMI1 HDMI2 OPTION Anschluss DisplayPort1 DisplayPort2 HDMI1 (ARC) HDMI2 DisplayPort-Steckplatz TMDS-Steckplatz COMPUTE MODULE DisplayPort Nein Nein Nein Nein HDMI : Wird [DP-ZU-HDMI-KONVERTIER] auf [FREIGEBEN] festgelegt, kann als DisplayPort-Eingabe eine HDMI-Ausgabe genutzt werden. DP und HDMI können nicht gleichzeitig ausgegeben werden. HINWEIST: •... -
Seite 62: Festlegen Der Fernbedienungs-Id-Funktion
Festlegen der Fernbedienungs-ID-Funktion Mithilfe der Fernbedienung können Sie über den so genannten FERNBEDIENUNGS-ID-Modus bis zu 100 einzelne MultiSync- Monitore steuern. Der FERNBEDIENUNGS-ID-Modus arbeitet in Verbindung mit der Monitor-ID und ermöglicht die Steuerung von bis zu 100 einzelnen MultiSync-Monitoren. Wenn beispielsweise viele Monitore in einem Bereich verwendet werden, würde eine Fernbedienung im normalen Modus gleichzeitig Signale an alle Monitore übertragen (siehe Abbildung 1). -
Seite 63: Kapitel 7 Externe Steuerung
Externe Steuerung Kapitel 7 Inhalt dieses Kapitels: > „Steuern des Monitors über RS-232C“ auf Seite 60 > „Steuern des Monitors über LAN“ auf Seite 61 > „Befehle“ auf Seite 68 > „Wiedergabenachweis“ auf Seite 69 Anschließen eines externen Geräts Es gibt zwei Möglichkeiten, externe Geräte zum Steuern des Monitors anzuschließen. •... -
Seite 64: Steuern Des Monitors Über Rs-232C
Steuern des Monitors über RS-232C Sie können diesen Monitor steuern, indem Sie einen Computer mit RS-232C-Anschluss (über Nullmodemkabel) anschließen. Folgende Funktionen können beispielsweise vom Computer aus gesteuert werden: • Einschalten oder Standby. • Wechseln zwischen Eingangssignalen. • Stummschaltung EIN oder AUS. Anschluss Monitor und Computer. -
Seite 65: Pinbelegung
PINBELEGUNG RS-232C-Eingang/Ausgang Pin-Nr. Bezeichnung D-SUB, 9-polig (monitorseitig) Dieser Monitor verwendet RXD-, TXD- und GND-Leitungen für die RS-232C-Steuerung. Steuern des Monitors über LAN Anschluss an ein Netzwerk Die Verwendung eines LAN-Kabels ermöglicht Ihnen die Festlegung der Netzwerkeinstellungen und Alarm-E-Mail-Einstellungen mithilfe einer HTTP-Serverfunktion. Um eine LAN-Verbindung zu verwenden, müssen Sie eine IP-Adresse zuweisen. -
Seite 66: Http-Browser
Wenn der Hostname in die Datei HOSTS des verwendeten Computers eingetragen wurde, können Sie über diesen Hostnamen und einen kompatiblen Browser auf die Netzwerkeinstellungen des Monitors zugreifen. Beispiel 1: Wenn der Hostname des Monitors auf „pd.nec.co.jp“ gesetzt wurde, erfolgt der Zugriff auf die Netzwerkeinstellung durch Angabe von „http://pd.nec.co.jp/index.html“ als Adresse oder in der URL-Eingabespalte. Beispiel 2: Wenn die IP-Adresse des Monitors „192.168.73.1“... -
Seite 67: Betrieb
Betrieb Rufen Sie die folgende Adresse auf, um den Bildschirm HOME (START) anzuzeigen. http://<IP-Adresse des Monitors>/index.html Klicken Sie auf die einzelnen Links in der linken Spalte unter HOME (START). REMOTE CONTROL (FERNBEDIENUNG) Hiermit wird eine Betriebsart aktiviert, in der der Monitor ähnlich wie mit den Tasten der Fernbedienung gesteuert werden kann. OSD-Menüeinstellungen in den Web-Steuerelementen des Monitors Wählen Sie einen der Links auf der linken Seite der Web-Steuerelemente des Monitors aus, um die im OSD-Menü... -
Seite 68: Netzwerkeinstellungen
Netzwerkeinstellungen Klicken Sie in der linken Spalte unter HOME (START) auf NETWORK (NETZWERK). IP SETTING Wählen Sie eine Option zum Festlegen des Eintrags für [IP ADDRESS] (IP-ADRESSE) aus. (IP-EINSTELLUNG) AUTO (AUTOMATISCH): Es wird automatisch eine IP-Adresse zugewiesen. MANUAL (MANUELL): Legen Sie für den mit dem Netzwerk verbundenen Monitor manuell eine IP-Adresse fest. -
Seite 69: E-Mail-Einstellungen
E-Mail-Einstellungen Klicken Sie in der linken Spalte unter HOME (START) auf MAIL (E-MAIL). Wenn die E-Mail-Einstellungen konfiguriert und aktiviert sind, sendet der Monitor E-Mail-Benachrichtigungen, sobald ein Fehler auftritt oder das Eingangssignal verloren geht. Der Monitor muss mit einem LAN verbunden sein, damit diese Funktion arbeitet. Alert Mail (Alarm-E-Mail) Wenn ein Fehler auftritt, sendet der Monitor eine Fehlermeldung an die E-Mail-Adressen, die in den Feldern „Recipient’s Address“... -
Seite 70: Snmp-Einstellungen
SNMP-Einstellungen Klicken Sie in der linken Spalte unter HOME (START) auf SNMP. Mithilfe des SNMP-Protokolls werden Statusinformationen abgerufen, und der Monitor kann direkt über das Netzwerk gesteuert werden. ersionT: SNMP v1 Authentifiziert durch den Community-Namen im Klartext, Trap sendet keine Bestätigungsnachricht zurück. SNMP v2c Authentifiziert durch den Community-Namen im Klartext, Trap sendet eine Bestätigungsnachricht zurück. -
Seite 71: Namenseinstellungen
Namenseinstellungen Klicken Sie in der linken Spalte unter HOME (START) auf NAME. MONITOR NAME (MONITORNAME) Hier können Sie den Namen des Monitors (bis zu 16 Zeichen) festlegen. Dieser Name wird angezeigt, wenn mit einer Anwendung wie NaViSet Administrator nach Geräten im Netzwerk gesucht wird. -
Seite 72: Rs-232C-Schnittstelle
Dieser Monitor unterstützt die in „External_Control.pdf“ aufgeführten Steuerbefehle (siehe Seite 83), darüber hinaus jedoch auch gängige ASCII-Steuerbefehle, die zum Steuern des NEC-Monitors oder -Projektors von einem angeschlossenen Computer verwendet werden können. Weitere Informationen finden Sie auf unserer Website. Parameter Eingabebefehl... -
Seite 73: Wiedergabenachweis
Wiedergabenachweis Mit dieser Funktion können nach der Selbstprüfung Meldungen zum aktuellen Status des Monitors gesendet werden. Weitere Informationen zur Funktion „Wiedergabenachweis“ (einschließlich der Selbstprüfung) finden Sie in der Datei „External_Control.pdf“. Siehe Seite Geprüftes Element Meldung EINGABE DisplayPort1/DisplayPort2/HDMI1/HDMI2/OPTION*/COMPUTE MODULE* Beispiel: (H)1920, (V)1080, (H)3840, (V)2160, „No Signal“ (Kein Signal) oder „Invalid Signal“ Auflösung (Ungültiges Signal) Audiosignal... -
Seite 74: Fehlerbehebung
Fehlerbehebung Kapitel 8 Inhalt dieses Kapitels: > „Bild- und Videosignalprobleme“ auf Seite 71 > „Hardwareprobleme“ auf Seite 72 Deutsch-70... -
Seite 75: Das Angezeigte Bild Flackert
Signaltimings eingestellt wurden und ob HINWEIST: Wenn sich das Bild längere Zeit nicht die Geräte kompatibel sind. verändert, empfiehlt NEC DISPLAY SOLUTIONS wie bei allen Anzeigegeräten, • Prüfen Sie, ob Kontaktstifte im Stecker des Signalkabels bewegte Bilder oder regelmäßig wechselnde verbogen sind oder fehlen. -
Seite 76: Hardwareprobleme
Das Bild ist instabil, unscharf oder verschwimmt Die ausgewählte Auflösung wird nicht richtig dargestellt • Das Signalkabel muss richtig mit dem Computer verbunden sein. • Überprüfen Sie das Informations-OSD, um sich zu vergewissern, dass die gewünschte Auflösung • Passen Sie die Einstellungen im Menü [BILDMODUS] ausgewählt wurde. -
Seite 77: Der Monitor Schaltet Sich Automatisch In Den Standby-Modus
erschneites Bild, schlechte Tonqualität beim USB-, RS-232C- oder LAN-Steuerung ist nicht Fernsehen möglich • Prüfen Sie die Antennen-/Kabelverbindung. Verwenden • Prüfen Sie die Verbindung über RS-232C Sie bei Bedarf ein neues Kabel. (Nullmodemkabel) oder das LAN-Kabel. Ein LAN-Kabel (Cat-5-Kabel oder besser) wird für die Verbindung Der USB-Hub funktioniert nicht benötigt. -
Seite 78: Technische Daten
Technische Daten Kapitel 9 Inhalt dieses Kapitels: > „Liste der kompatiblen Signale“ auf Seite 75 > „P435“ auf Seite 76 > „P495“ auf Seite 77 > „P555“ auf Seite 78 > „MA431“ auf Seite 79 > „MA491“ auf Seite 80 >... -
Seite 79: Liste Der Kompatiblen Signale
Liste der kompatiblen Signale Zeilenfrequenz HDMI Signalbezeichnung Auflösung DisplayPort Anmerkungen Horizontal ertikal MODUS1 MODUS2 640 x 480 31,5 kHz 60 Hz SVGA 800 x 600 37,9 kHz 60 Hz 1024 x 768 48,4 kHz 60 Hz 1280 x 720 45,0 kHz 60 Hz WXGA 1280 x 800... -
Seite 80: P435
P435 Produktspezifikationen LCD-Modul 43”/108,0 cm Diagonale Pixelabstand: 0,245 mm Auflösung: 3840 x 2160 Farbe: Mehr als 1073 Millionen Farben (je nach verwendeter Grafikkarte) Helligkeit: 700 cd/m (max.) bei 25 °C Kontrastverhältnis: 1000:1 Betrachtungswinkel: 89° (typ.) bei CR>10 Frequenz Horizontal: 15–136 kHz (HDMI)/22–134 kHz (DisplayPort) Vertikal: 23–76 Hz Pixeltakt... -
Seite 81: P495
P495 Produktspezifikationen LCD-Modul 49”/123,2 cm Diagonale Pixelabstand: 0,280 mm Auflösung: 3840 x 2160 Farbe: Mehr als 1073 Millionen Farben (je nach verwendeter Grafikkarte) Helligkeit: 700 cd/m (max.) bei 25 °C Kontrastverhältnis: 1100:1 Betrachtungswinkel: 89° (typ.) bei CR>10 Frequenz Horizontal: 15–136 kHz (HDMI)/22–134 kHz (DisplayPort) Vertikal: 23–76 Hz Pixeltakt... -
Seite 82: P555
P555 Produktspezifikationen LCD-Modul 55”/138,8 cm Diagonale Pixelabstand: 0,315 mm Auflösung: 3840 x 2160 Farbe: Mehr als 1073 Millionen Farben (je nach verwendeter Grafikkarte) Helligkeit: 700 cd/m (max.) bei 25 °C Kontrastverhältnis: 1100:1 Betrachtungswinkel: 89° (typ.) bei CR>10 Frequenz Horizontal: 15–136 kHz (HDMI)/22–134 kHz (DisplayPort) Vertikal: 23–76 Hz Pixeltakt... -
Seite 83: Ma431
MA431 Produktspezifikationen LCD-Modul 43”/108,0 cm Diagonale Pixelabstand: 0,245 mm Auflösung: 3840 x 2160 Farbe: Mehr als 1073 Millionen Farben (je nach verwendeter Grafikkarte) Helligkeit: 500 cd/m (max.) bei 25 °C Kontrastverhältnis: 1000:1 Betrachtungswinkel: 89° (typ.) bei CR>10 Frequenz Horizontal: 15–136 kHz (HDMI)/22–134 kHz (DisplayPort) Vertikal: 23–76 Hz Pixeltakt... -
Seite 84: Ma491
MA491 Produktspezifikationen LCD-Modul 49”/123,2 cm Diagonale Pixelabstand: 0,280 mm Auflösung: 3840 x 2160 Farbe: Mehr als 1073 Millionen Farben (je nach verwendeter Grafikkarte) Helligkeit: 500 cd/m (max.) bei 25 °C Kontrastverhältnis: 1100:1 Betrachtungswinkel: 89° (typ.) bei CR>10 Frequenz Horizontal: 15–136 kHz (HDMI)/22–134 kHz (DisplayPort) Vertikal: 23–76 Hz Pixeltakt... -
Seite 85: Ma551
MA551 Produktspezifikationen LCD-Modul 55”/138,8 cm Diagonale Pixelabstand: 0,315 mm Auflösung: 3840 x 2160 Farbe: Mehr als 1073 Millionen Farben (je nach verwendeter Grafikkarte) Helligkeit: 500 cd/m (max.) bei 25 °C Kontrastverhältnis: 1100:1 Betrachtungswinkel: 89° (typ.) bei CR>10 Frequenz Horizontal: 15–136 kHz (HDMI)/22–134 kHz (DisplayPort) Vertikal: 23–76 Hz Pixeltakt... -
Seite 86: Marken Und Softwarelizenz
CRESTRON und CRESTRON ROOMVIEW sind Marken oder eingetragene Marken von Crestron Electronics, Inc., in den USA und anderen Ländern. TILE COMP, MDSVSENSOR, MultiProfiler and TILE MATRIX sind Marken oder eingetragene Marken der NEC Display Solutions, Ltd. in Japan und anderen Ländern. -
Seite 87: Externe Ressourcen
Funktionen im Monitor können mit diesen Befehlen gesteuert werden. Ein einfacheres Protokoll für weniger anspruchsvolle Anwendungen ist ebenfalls verfügbar (siehe unten). Dieses Dokument kann von der Website von NEC Display Solutions für Ihre Region heruntergeladen werden. Darüber hinaus ist ein auf der Programmiersprache Python basierendes SDK (Software Development Kit) verfügbar, das dieses Kommunikationsprotokoll für die schnelle Entwicklung in eine Python-Bibliothek kapselt. - Seite 88 Microsoft Windows und Mac OS verfügbare Software kann käuflich bezogen werden; möglicherweise erfordert sie die Verwendung eines unterstützten externen Farbsensors. Wenden Sie sich an einen autorisierten NEC-Händler, oder besuchen Sie die Website von NEC Display Solutions für Ihre Region, um Informationen zum Kauf und zur Verfügbarkeit zu erhalten. Software NaiSet Administrator Diese kostenlose Software ist ein fortgeschrittenes und leistungsfähiges netzwerkbasiertes Steuerungs-,...
-
Seite 89: Liste Der Osd-Steuerelemente
Liste der OSD-Steuerelemente Anhang C Inhalt dieses Kapitels > „EINGABE“ auf Seite 86 > „BILD“ auf Seite 89 > „AUDIO“ auf Seite 95 > „ZEITPLAN“ auf Seite 96 > „STECKPLATZ“ auf Seite 97 > „NETZWERK“ auf Seite 99 > „SCHUTZ“ auf Seite 100 >... -
Seite 90: Eingabe
EINGABE MENÜ „EINGABE“ EINGANG AUSW Hiermit wird die Eingangssignalquelle ausgewählt. DisplayPort1, DisplayPort2, HDMI1, HDMI2, COMPUTE MODULE* oder OPTION* EINGABEEINSTELLUNGEN EINGANGSNAME Hiermit wird der aktuelle Eingang umbenannt. Es können individuelle Namen mit einer Länge von maximal 14 Zeichen (einschließlich Leerzeichen) festgelegt werden. Eine Kombination von Buchstaben (A-Z), Ziffern (0-9) und einigen Sonderzeichen ist zulässig. - Seite 91 MENÜ „EINGABE“ EINGANGSSIGNALINFORMATIONEN Zeigt Informationen zum Eingangssignal an. AKTUELLER EINGANG Diese Funktionen zeigen die aktuellen Einstellungen für [EINGANGSSIGNALINFORMATIONEN] für das ausgewählte Eingangssignal an. AUFLÖSUNG HINWEIS: Bei den hier aufgeführten Funktionen sind nicht für alle Anschlusseingänge Einstellungen FREQUENCY verfügbar. FARBFORMAT HDR EOTF FARBTIEFE (SIGNAL/ANZEIGE) HDCP...
- Seite 92 MENÜ „EINGABE“ SIGNALFORMAT ÜBERTASTUNG Einige Videoformate erfordern möglicherweise einen anderen Scan-Modus, damit das Bild in der besten Nur Eingänge HDMI1, Qualität angezeigt wird. HDMI2, OPTION (TMDS)* COMPUTE MODULE* VIDEOBEREICH Hiermit passen Sie den Graukeilbereich entsprechend dem anzuzeigenden Videosignal an, um die Dynamik bei Schwarz- und Weißtönen zu verbessern.
-
Seite 93: Bild
Gamma-Einstellung für HDR, typischerweise für UHD-Datenträger und Streaming-Videos. HDR-HYBRID LOG Gamma-Einstellung für HDR, typischerweise für UHD-Rundfunk. PROGRAMMIERBAR1, 2, 3 Mit Hilfe einer optionalen NEC-Software kann eine programmierbare Gammakurve geladen werden. AUTO HDR AUSW Die GAMMA-Korrektur für ein HDR-Signal wird automatisch in [HDR-ST2084 (PQ)] oder [HDR-HYBRID Nur Eingang HDMI LOG] geändert. - Seite 94 MENÜ „BILD“ KONTRAST Ändert die Bildhelligkeit im Verhältnis zum Eingangssignal. Drücken Sie die Taste + oder –, um die Einstellung anzupassen. HINTERGRUNDBEL.-ABBLD. Hiermit werden die einzelnen Gruppen der LCD-Hintergrundbeleuchtung automatisch je nach Eingangssignal angepasst. HINWEIS: • Wenn [AUTOM. HELLIGKEIT] auf [MODUS2] festgelegt ist, kann diese Funktion nicht auf [AUS] festgelegt werden.
- Seite 95 MENÜ „BILD“ GLEICHMÄßIGKEIT Diese Funktion verbessert die Farbwiedergabe und gleicht Abweichungen bei der Luminanz des Monitors aus. HINWEIS: Mit einem größeren Wert wird ein besserer Effekt erzielt; dies steigert jedoch möglicherweise den Stromverbrauch und verkürzt die Lebensdauer des Monitors. HINTERGRUNDBEL.-ABBLD. Hiermit werden die einzelnen Gruppen der LCD-Hintergrundbeleuchtung automatisch je nach Wenn [SPECTRAVIEW ENGINE] auf [EIN] Eingangssignal angepasst.
- Seite 96 MENÜ „BILD“ ADAPTIVER KONTRAST Stellt den Grad der Anpassung für dynamischen Kontrast ein. Nur Eingänge HDMI1, HDMI2, OPTION Wenn HOCH festgelegt ist, wird das Bild scharf angezeigt, jedoch wird die Helligkeit aufgrund der großen (TMDS)* , COMPUTE MODULE* Kontrastunterschiede instabil. GLEICHMÄßIGKEIT Diese Funktion verbessert die Farbwiedergabe und gleicht Abweichungen bei der Luminanz des Monitors aus.
- Seite 97 MENÜ „BILD“ HUMAN SENSING* Hiermit wird automatisch der Pegel der Hintergrundbeleuchtung und der Lautstärkepegel in Abhängigkeit davon angepasst, ob die Anwesenheit einer Person vor dem Monitor erkannt wird. HINWEIS: • Wenn [AUTOM. EINGANG ÄNDERN] auf eine andere Einstellung als [KEINE] festgelegt wird, wird diese Funktion auf [DEAKTIV.] festgelegt.
- Seite 98 MENÜ „BILD“ BILDSPIEGELUNG BILDSPIEGELUNG Ändert die Ausrichtung des Bildes nach links/rechts, oben/unten oder gedreht. Drücken Sie die Taste + oder –, um die Einstellung auszuwählen. HINWEIS: • Bei Auswahl einer Option für BILDSPIEGELUNG (mit Ausnahme von [KEINE]) werden folgende Funktionen deaktiviert: [MEHRFACHBILDMODUS], [WEITER], [PUNKT ZOOM], [DREHEN] und [TILE MATRIX].
-
Seite 99: Audio
MENÜ „BILD“ BILDGRÖSSE Hiermit legen Sie die Größe des aktiven Bilds fest. Drücken Sie die Taste SET/POINT ZOOM, um die Bildgröße einzustellen. Drücken Sie die Taste + oder CH/ZOOM+, um das Bild zu erweitern. Drücken Sie die Taste – oder CH/ZOOM–, um das Bild zu reduzieren. HINWEIS: •... -
Seite 100: Zeitplan
MENÜ „AUDIO“ EQUALIZER HÖHEN Hiermit können Sie die Höhen der Audiosignale verstärken bzw. dämpfen. Drücken Sie die Taste +, um die [HÖHEN] zu verstärken. Drücken Sie die Taste –, um die [HÖHEN] zu dämpfen. TIEFEN Hiermit können Sie die Bässe verstärken bzw. dämpfen. Drücken Sie die Taste +, um die [TIEFEN] zu verstärken. -
Seite 101: Steckplatz
STECKPLATZ MENÜ „STECKPLATZ“ OPTION* Hiermit konfigurieren Sie die Einstellungen für eine angeschlossene Zusatzplatine. STROMSTEUERUNG STROMVERSORGUNG Steuert die Stromversorgung für eine Zusatzplatine. Wählen Sie [JA] aus, und drücken Sie die Taste SET auf der Fernbedienung, um das Gerät einzuschalten. Wählen Sie [NEIN] aus, und drücken Sie die Taste SET auf der Fernbedienung, um das Gerät auszuschalten. - Seite 102 MENÜ „STECKPLATZ“ MODUL BERECHNEN* Hiermit werden die Einstellungen für eine Schnittstellenplatine für das Raspberry Pi-Rechnermodul und einen Raspberry Pi-Rechnermoduls festgelegt. STROMSTEUERUNG STROMVERSORGUNG Hiermit wird die Stromversorgung des Rechnermoduls gesteuert. Wählen Sie [JA] aus, und drücken Sie die Taste SET auf der Fernbedienung, um das Gerät einzuschalten. Wählen Sie [NEIN] aus, und drücken Sie die Taste SET auf der Fernbedienung, um das Gerät auszuschalten.
-
Seite 103: Netzwerk
NETZWERK MENÜ „NETZWERK“ NETZWERKINFORMATIONEN Die Netzwerkeinstellungen des Monitors können entweder automatisch oder manuell konfiguriert werden. IP EINST Wenn [AUTOM.] ausgewählt ist, wird die IP-Adresse automatisch vom DHCP-Server abgerufen. Bei Auswahl von [MNUEL.] müssen die Netzwerkeinstellungen manuell eingegeben werden. Erfragen Sie die Informationen bei Ihrem Netzwerkadministrator. -
Seite 104: Schutz
SCHUTZ MENÜ „SCHUTZ“ STROMSPAREINST. ENERGIESPAREN Aktiviert oder deaktiviert, dass der Monitor in den Energiesparmodus wechselt. Wenn [FREIGEBEN] ausgewählt ist, wechselt der Monitor nach Ablauf eines bestimmten Zeitraums ohne erkanntes Eingangssignal oder bei Signalverlust in den Energiesparmodus. Wenn sich der Monitor im Energiesparmodus befindet, wechselt die LED-Betriebsanzeige die Farbe. - Seite 105 MENÜ „SCHUTZ“ BILDSCHIRMSCHONER Der [BILDSCHIRMSCHONER] schützt den Monitor davor, dass sich ein Bild einbrennt. HINWEIS: • Wenn der Bildschirmschoner gestartet wird, wechselt das Seitenverhältnis des Bildes zu [VOLLBILD]. Nach Beendigung des Bildschirmschoners wird das Bild wieder auf die aktuelle Einstellung für [SEITENVERHÄLTNIS] zurückgesetzt. •...
-
Seite 106: System
SYSTEM MENÜ „SYSTEM“ MONITORINFORMATION Zeigt den Modellnamen, die Seriennummer und die Firmware-Version des Monitors an. MODELL SERIENNR. CO2-REDUZIERUNG Zeigt die geschätzte CO2-Reduzierung in kg an. Der CO2-Ausstoß in der CO2-Reduzierungsberechnung basiert auf OECD (Edition 2008). CO2-VERBRAUCH Zeigt den geschätzten CO2-Verbrauch in kg an. Dies ist eine rechnerische Annäherung, keine tatsächliche Verbrauchsmessung. - Seite 107 MENÜ „SYSTEM“ AUTO ID/IP EIN. Hiermit werden automatisch alle IDs und/oder IP-Adressen der über LAN verketteten Monitore festgelegt. Markieren Sie [START], und drücken Sie SET auf der Fernbedienung, um das Menü [AUTO ID/IP EIN.] aufzurufen. HINWEIS: • Alle Änderungen im Menü [AUTO ID/IP EIN.] müssen zuerst im Hauptmonitor vorgenommen werden.
- Seite 108 MENÜ „SYSTEM“ AUTO ID/IP ZUR. Hiermit werden alle IDs und/oder IP-Adressen der über LAN verketteten Monitore zurückgesetzt. Markieren Sie START, und drücken Sie SET auf der Fernbedienung, um das Menü [AUTO ID/IP ZUR.] aufzurufen. ELEMENT ZURÜCKS. Wählen Sie aus, welches Element bei allen Monitoren in der LAN-Kette zurückgesetzt werden soll. START ID/IP ZUR.
- Seite 109 MENÜ „SYSTEM“ KLON-EINSTELLUNG KLON-EINSTELLUNG Hiermit werden einige der Einstellungen im OSD-Menü über ein USB-Speichergerät (FAT32) oder ein LAN-Kabel zu anderen Monitoren kopiert. HINWEIS: Die Auswahl der zu kopierenden Einstellungen wird beim Ausschalten des Monitors auf die Standardeinstellungen zurückgesetzt. ZIELEINGABE Es gibt zwei Optionen, „AKTUELL“ und „ALLE“. AKTUELL: Hiermit werden nur die Daten des aktuellen Eingangs kopiert.
-
Seite 110: Informationen Des Herstellers Zu Recycling Und Energieverbrauch
> „WEEE-Zeichen (Europäische Richtlinie 2012/19/EU in der aktuellen Fassung)“ auf Seite 107 NEC DISPLAY SOLUTIONS ist dem Umweltschutz verpflichtet und betrachtet Recycling als eine der obersten Prioritäten des Unternehmens, um die Belastung der Umwelt zu verringern. Wir bemühen uns um die Entwicklung umweltfreundlicher Produkte sowie um die Definition und Einhaltung der aktuellsten Standards unabhängiger... -
Seite 111: Entsorgung Alter Nec-Geräte
Um für unsere Produkte die beste Recycling-Lösung zu gewährleisten, bietet NEC DISPLAY SOLUTIONS eine große Anzahl an Recycling-Verfahren und informiert darüber, wie das jeweilige Produkt umweltbewusst entsorgt werden kann, sobald das Ende der Produktlebensdauer erreicht wird.
