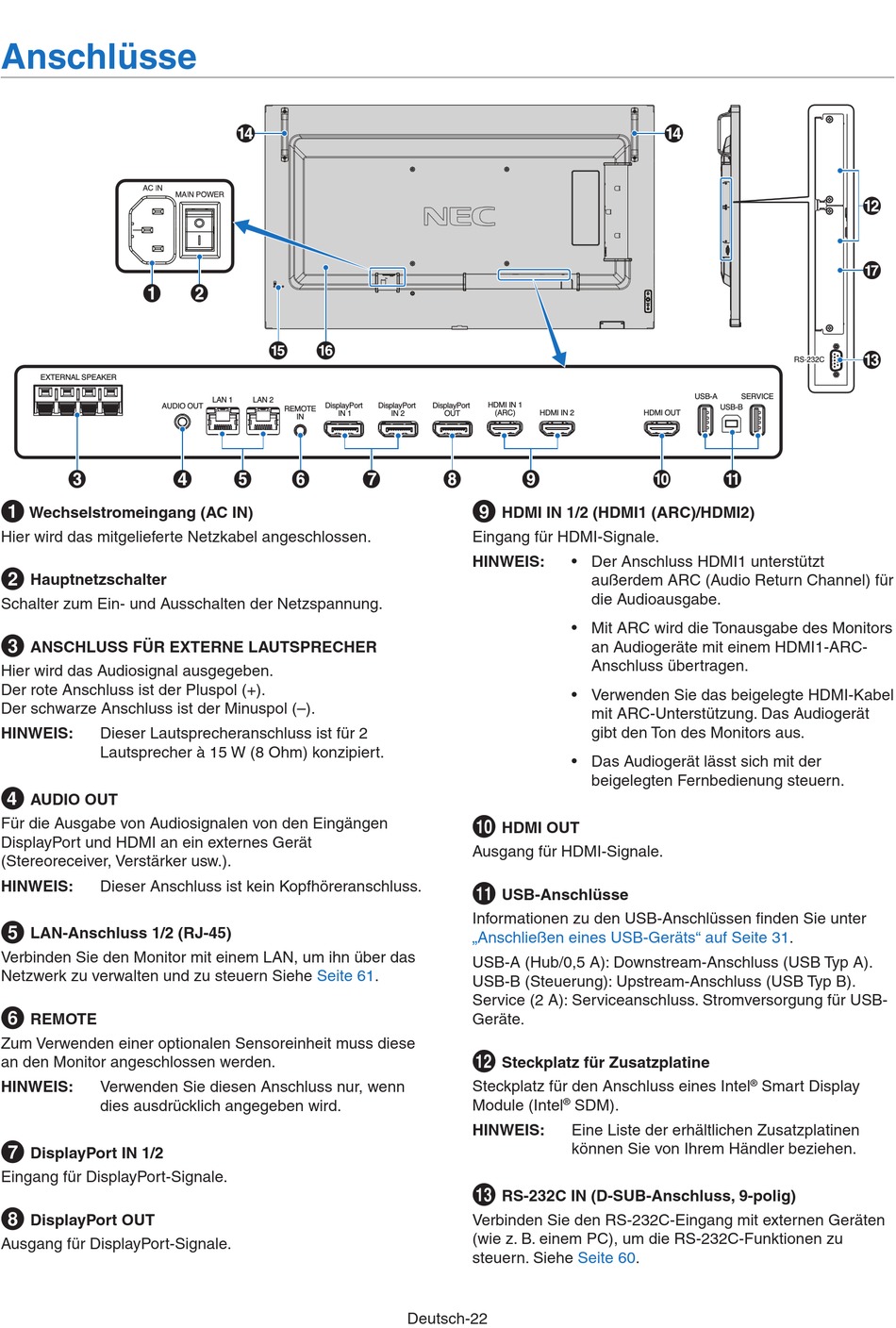

Anschlüsse
EXTERNAL SPEAKER
AUDIO OUT
1
Wechselstromeingang (AC IN)
Hier wird das mitgelieferte Netzkabel angeschlossen.
2
Hauptnetzschalter
Schalter zum Ein- und Ausschalten der Netzspannung.
3
ANSCHLUSS FÜR EXTERNE LAUTSPRECHER
Hier wird das Audiosignal ausgegeben.
Der rote Anschluss ist der Pluspol (+).
Der schwarze Anschluss ist der Minuspol (–).
HINWEIST:
Dieser Lautsprecheranschluss ist für 2
Lautsprecher à 15 W (8 Ohm) konzipiert.
4
AUDIO OUT
Für die Ausgabe von Audiosignalen von den Eingängen
DisplayPort und HDMI an ein externes Gerät
(Stereoreceiver, Verstärker usw.).
HINWEIST:
Dieser Anschluss ist kein Kopfhöreranschluss.
5
LAN-Anschluss 1/2 (RJ-45)
Verbinden Sie den Monitor mit einem LAN, um ihn über das
Netzwerk zu verwalten und zu steuern Siehe
6
REMOTE
Zum Verwenden einer optionalen Sensoreinheit muss diese
an den Monitor angeschlossen werden.
HINWEIST:
Verwenden Sie diesen Anschluss nur, wenn
dies ausdrücklich angegeben wird.
7
DisplayPort IN 1/2
Eingang für DisplayPort-Signale.
8
DisplayPort OUT
Ausgang für DisplayPort-Signale.
LAN 1
LAN 2
DisplayPort
DisplayPort
REMOTE
IN 1
IN
Seite
61.
DisplayPort
HDMI IN 1
IN 2
OUT
(ARC)
HDMI IN 2
9
HDMI IN 1/2 (HDMI1 (ARC)/HDMI2)
Eingang für HDMI-Signale.
HINWEIST:
0
HDMI OUT
Ausgang für HDMI-Signale.
!
USB-Anschlüsse
Informationen zu den USB-Anschlüssen finden Sie unter
„Anschließen eines USB-Geräts" auf Seite
USB-A (Hub/0,5 A): Downstream-Anschluss (USB Typ A).
USB-B (Steuerung): Upstream-Anschluss (USB Typ B).
Service (2 A): Serviceanschluss. Stromversorgung für USB-
Geräte.
@
Steckplatz für Zusatzplatine
Steckplatz für den Anschluss eines Intel
Module (Intel
HINWEIST:
#
RS-232C IN (D-SUB-Anschluss, 9-polig)
Verbinden Sie den RS-232C-Eingang mit externen Geräten
(wie z. B. einem PC), um die RS-232C-Funktionen zu
steuern. Siehe
Deutsch-22
HDMI
USB-A
USB-B
HDMI OUT
• Der Anschluss HDMI1 unterstützt
außerdem ARC (Audio Return Channel) für
die Audioausgabe.
• Mit ARC wird die Tonausgabe des Monitors
an Audiogeräte mit einem HDMI1-ARC-
Anschluss übertragen.
• Verwenden Sie das beigelegte HDMI-Kabel
mit ARC-Unterstützung. Das Audiogerät
gibt den Ton des Monitors aus.
• Das Audiogerät lässt sich mit der
beigelegten Fernbedienung steuern.
SDM).
®
Eine Liste der erhältlichen Zusatzplatinen
können Sie von Ihrem Händler beziehen.
Seite
60.
SERVICE
31.
