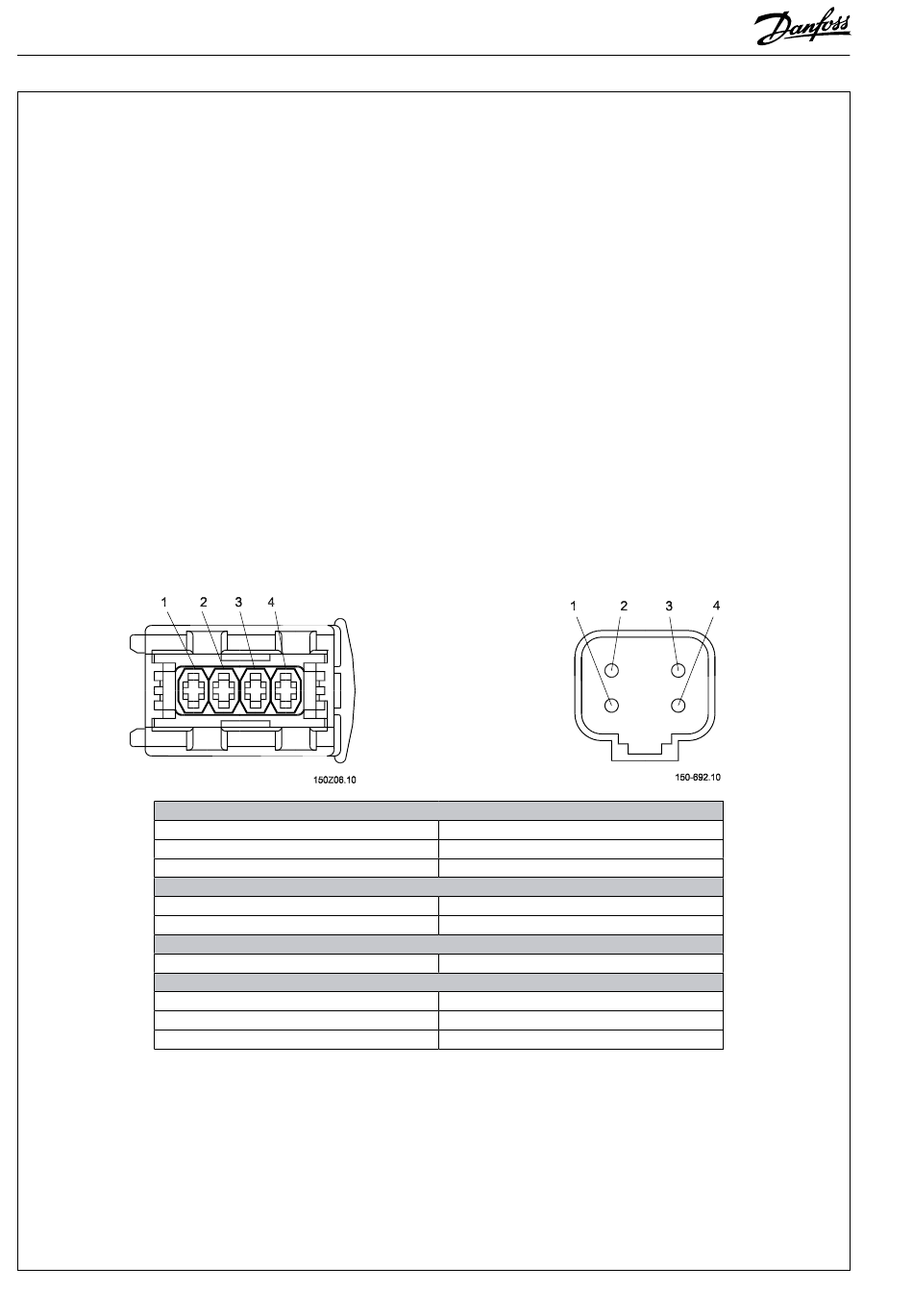

Kabeltilslutninger,
AMP udførelser:
AMP type 2-967059-1
Pin 1 CAN-lav
Pin 2 +forsyningsspænding
Pin 3 jord
Pin 4 CAN-høj
Tilsvarende stikforbindelse:
AMP type 2-965261-1
JPT contacts 2-962915-1
Lednings isolering 828904-1
Kabeltilslutninger,
Deutsch versioner:
DT04-4P-CE02
Pin 1 CAN-høj
Pin 2 CAN-lav
Pin 3 +forsyningsspænding
Pin 4 jord
Tilsvarende stikforbindelse:
Hus:
DT04-4S-CE02
Crimp:
0462-201-16141
Wedge:
W4S
Current consumtion in operational mode
Sikkerhedsfunktion
I tilfælde af fejl, lukker CAN-bus drevet ned (CAN-bus drevet slår fra).
Safety function
If a failure occurs the CAN-bus will "fail silent" (The CAN-bus driver will be disabled).
Sicherheitsfunktion
Im Falle einer Störung wird der CAN-Bus inaktiv (der CAN-Bus-Driver schaltet ab).
Fonction de sécurité
Si une défaillance apparaît, le CAN-bus "tombera silencieux" (Le CAN-bus sera désactivé).
2
Cable connections,
AMP versions:
AMP type 2-967059-1
Pin 1 CAN-Low
Pin 2 +supply voltage
Pin 3 Gnd
Pin 4 CAN-High
Mating connector assembly:
AMP type 2-965261-1
JPT contacts 2-962915-1
Wire sealing 828904-1
Cable connections,
Deutsch versions:
DT04-4P-CE02
Pin 1 CAN-High
Pin 2 CAN-Low
Pin 3 +supply voltage
Pin 4 Gnd
Mating connector assembly:
Housing: DT04-4S-CE02
Crimp:
0462-201-16141
Wedge:
W4S
AMP-version
Nominal
Minimum
Maximum
Power consumption
Versions with AMP JPT or Deutsch connector
Grade of enclosure
Range
Min.
Max.
11017212 • Rev CB • Mar 2014
Kabelanschlüsse,
AMP-Ausführungen:
AMP Typ 2-967059-1
Stift 1 CAN-Low
Stift 2 +Versorgungsspannung
Stift 3 Erde
Stift 4 CAN-High
Verbindungsstecker:
AMP Typ 2-965261-1
JPT Kontakt 2-962915-1
Drahtisolierung 828904-1
Kabelanschlüsse, Deutsch
Ausführungen:
DT04-4P-CE02
Stift 1 CAN-High
Stift 2 CAN-Low
Stift 3 +Versorgungsspannung
Stift 4 Erde
Verbindungsstecker:
Gehäuse: DT04-4S-CE02
Crimp:
0462-201-16141
Klemmkonus: W4S
Supply voltage
12 - 24 VDC
Power consumption
Temperature range
30° to 60°C [86 - 140°F]
-30°C [-22°F]
85°C [185°F]
Connecteurs de câble, versions
AMP :
AMP type 2-967059-1
Fiche 1 CAN-Bas
Fiche 2 +tension alimentation
Fiche 3 M.A.L.T.
Fiche 4 CAN-Haut
Assemblage connecteur
appareillé :
AMP type 2-965261-1
JPT contact 2-962915-1
Scellement de fil 828904-1
Connecteurs de câble, versions
allemandes :
DT04-4P-CE02
Fiche 1 CAN-Haut
Fiche 2 CAN-Bas
Fiche 3 +tension alimentation
Fiche 4 M.A.L.T.
Assemblage connecteur
appareillé :
Boîtier :
DT04-4S-CE02
Pince :
0462-201-16141
Cale :
W4S
Deutsch-version
9 V
32 V
<85 mA
<1 W
IP 65
