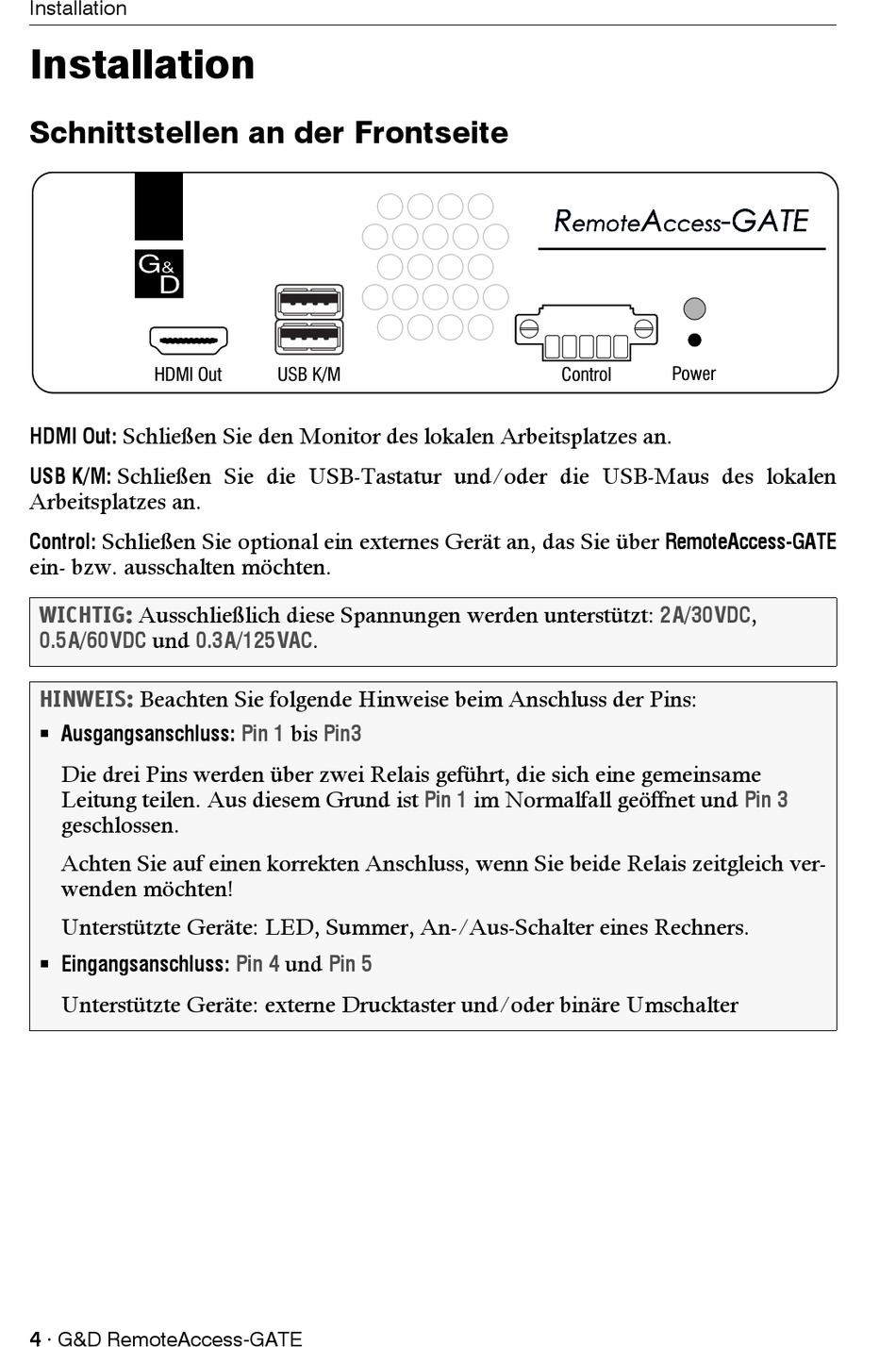

Installation
Installation
Schnittstellen an der Frontseite
HDMI Out
HDMI Out:
Schließen Sie den Monitor des lokalen Arbeitsplatzes an.
Schließen Sie die USB-Tastatur und/oder die USB-Maus des lokalen
USB K/M:
Arbeitsplatzes an.
Schließen Sie optional ein externes Gerät an, das Sie über
Control:
ein- bzw. ausschalten möchten.
WICHTIG:
Ausschließlich diese Spannungen werden unterstützt:
und
0.5 A/60 VDC
0.3 A/125 VAC
HINWEIS:
Beachten Sie folgende Hinweise beim Anschluss der Pins:
Ausgangsanschluss:
Die drei Pins werden über zwei Relais geführt, die sich eine gemeinsame
Leitung teilen. Aus diesem Grund ist
geschlossen.
Achten Sie auf einen korrekten Anschluss, wenn Sie beide Relais zeitgleich ver-
wenden möchten!
Unterstützte Geräte: LED, Summer, An-/Aus-Schalter eines Rechners.
Eingangsanschluss:
Unterstützte Geräte: externe Drucktaster und/oder binäre Umschalter
4 · G&D RemoteAccess-GATE
USB K/M
.
Pin 1
bis
Pin3
und
Pin 4
Pin 5
Control
im Normalfall geöffnet und
Pin 1
Power
RemoteAccess-GATE
,
2 A/30 VDC
Pin 3
