Produktübersicht
3

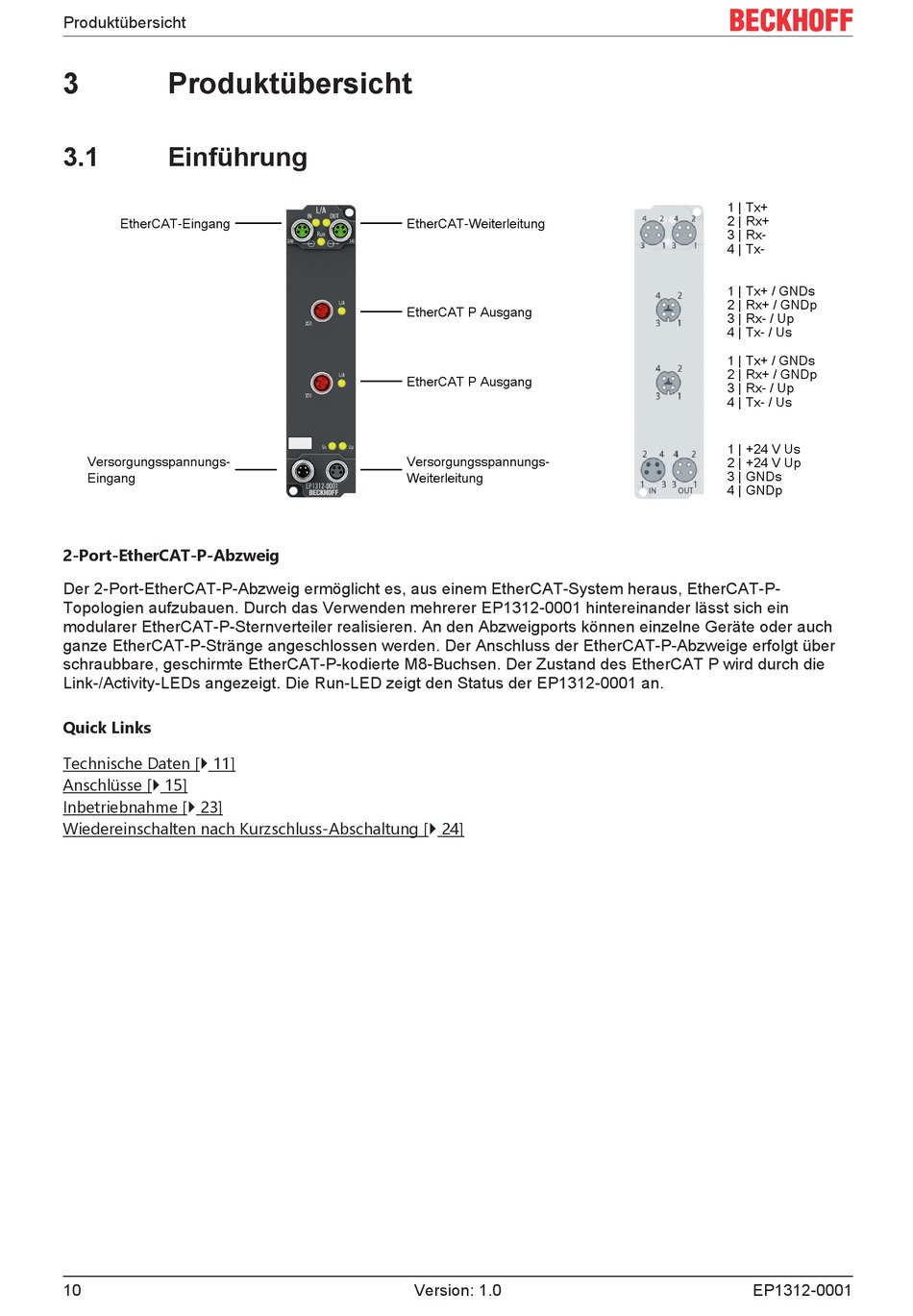

Produktübersicht
3.1
Einführung
EtherCAT-Eingang
Versorgungsspannungs-
Eingang
2-Port-EtherCAT-P-Abzweig
Der 2-Port-EtherCAT-P-Abzweig ermöglicht es, aus einem EtherCAT-System heraus, EtherCAT-P-
Topologien aufzubauen. Durch das Verwenden mehrerer EP1312-0001 hintereinander lässt sich ein
modularer EtherCAT-P-Sternverteiler realisieren. An den Abzweigports können einzelne Geräte oder auch
ganze EtherCAT-P-Stränge angeschlossen werden. Der Anschluss der EtherCAT-P-Abzweige erfolgt über
schraubbare, geschirmte EtherCAT-P-kodierte M8-Buchsen. Der Zustand des EtherCAT P wird durch die
Link-/Activity-LEDs angezeigt. Die Run-LED zeigt den Status der EP1312-0001 an.
Quick Links
Technische Daten [} 11]
Anschlüsse [} 15]
Inbetriebnahme [} 23]
Wiedereinschalten nach Kurzschluss-Abschaltung [} 24]
10
EtherCAT-Weiterleitung
EtherCAT P Ausgang
EtherCAT P Ausgang
Versorgungsspannungs-
Weiterleitung
Version: 1.0
1 |
Tx+
2 |
Rx+
3 |
Rx-
4 |
Tx-
1 |
Tx+ / GNDs
2 |
Rx+ / GNDp
3 |
Rx- / Up
4 |
Tx- / Us
1 |
Tx+ / GNDs
2 |
Rx+ / GNDp
3 |
Rx- / Up
4 |
Tx- / Us
1 |
+24 V Us
2 |
+24 V Up
3 |
GNDs
4 |
GNDp
EP1312-0001
