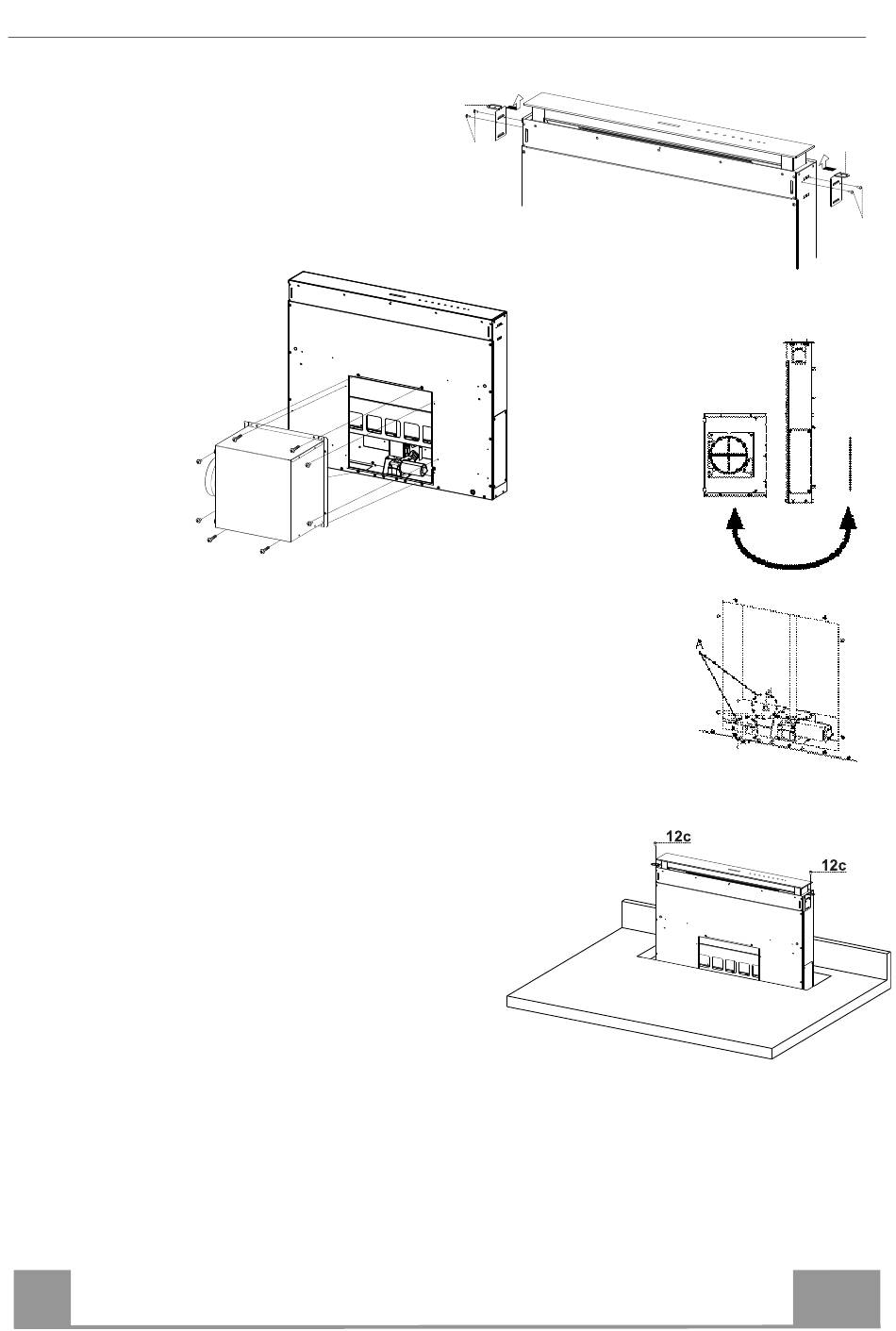

Установлення купола витяжки на опорну поверхню зверху
• Уставте кронштейни 7.2 в
отвори, як показано на
рисунку, і закріпіть їх
гвинтами 12a з комплекту.
• Конструкція
витяжки
передбачає
можливість
переднього
монтажу блока
двигуна.
• Якщо кухонні меблі розташовані інакше і блок двигуна
доводиться монтувати ззаду, то встановлений у задній
частині купола витяжки роз'єм необхідно витягнути та
встановити спереду. Кабель із кабельною лінією для
підключення до блока двигуна також необхідно буде
перемістити, використовуючи отвори, розташовані з
кожного боку (A).
• Уставте купол витяжки в робочу поверхню
зверху, використовуючи отвори, які було
заздалегідь просвердлено відповідно до
наведених у цьому документі інструкцій.
• Відрегулюйте розташування купола
витяжки щодо отвору для конфорки.
• Закріпіть купол витяжки 2 гвинтами 12c з
комплекту.
Попередження.
Якщо поверхня плити зроблена з матеріалу, у який не можна вставити гвинти 12c,
приклейте кронштейни 7.2 до поверхні за допомогою невеликої кількості силікону й
дайте йому повністю висохнути, перш ніж продовжувати монтаж.
